คำอธิบาย

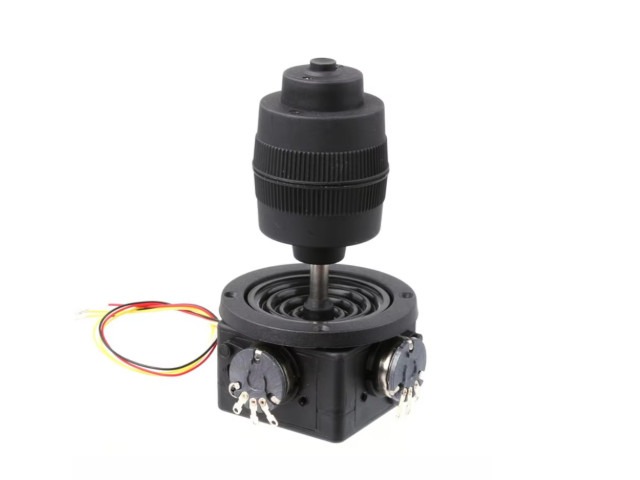

จอยสติ๊กอุตสาหกรรมแบบ 4 แกน ใช้โพเทนชิออมิเตอร์/ฮอลล์เซนเซอร์ ให้สัญญาณเสถียร ค่าความต้านทาน 5K / 10K โครงสร้างซีล เหมาะกับงานควบคุมที่ต้องการความทนทาน

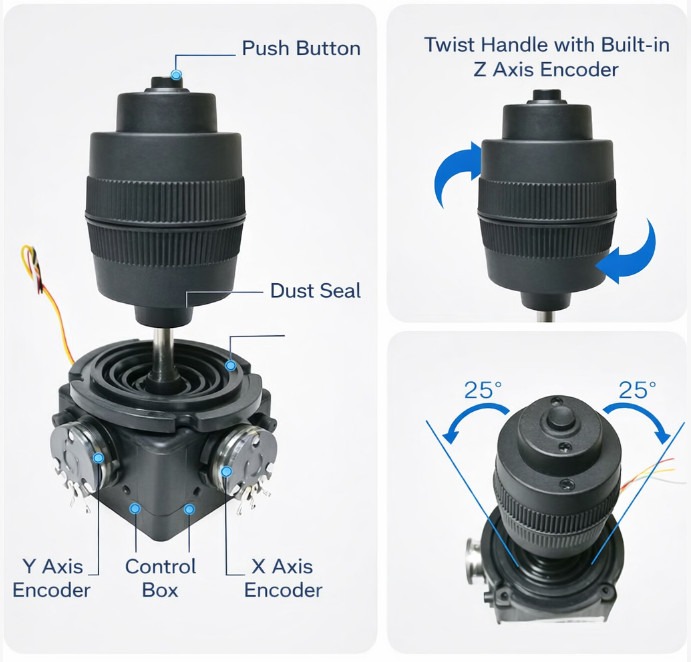

คุณสมบัติเด่น
- Model JH-D400X-R4
- ค่า Resistance 10KΩ
- ควบคุมได้ 4 ทิศทาง (4-Axis)
- มีปุ่มกด (Push Button Switch) ในตัว
- โครงสร้างแบบ Sealed ป้องกันฝุ่นและความชื้น
- ให้สัญญาณ Analog ต่อใช้งานกับ PLC / Controller ได้ตรง ๆ
- อายุการใช้งานยาว เหมาะกับงานอุตสาหกรรมและเครื่องจักร
สเปกสินค้า (Specifications)
- ประเภท: 4-Axis Joystick (Potentiometer / Hall type)
- สัญญาณเอาต์พุต: Analog
- ปุ่มกด: 1 ปุ่ม (Momentary Switch)
- โครงสร้าง: Sealed Type
- การติดตั้ง: Panel Mount
- การใช้งานไฟฟ้า: Low voltage (ตามระบบควบคุม)

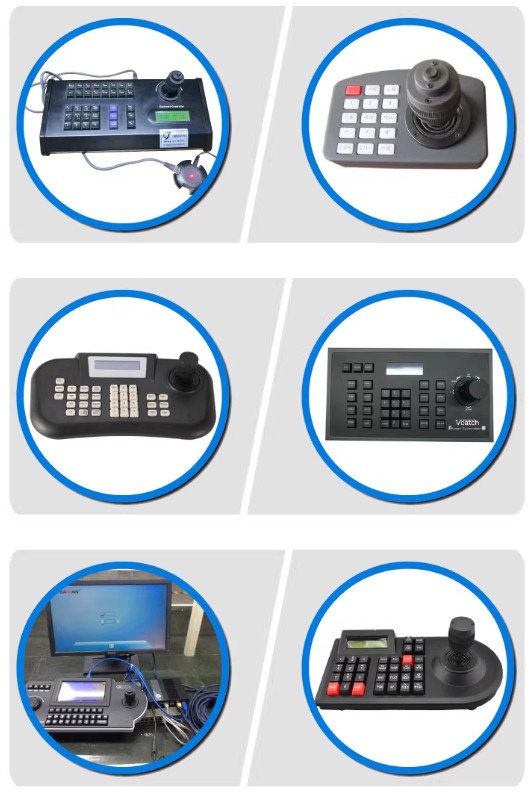

การนำไปใช้งาน
- ควบคุมการเคลื่อนที่มอเตอร์หลายแกน
- ระบบ Automation / Machine Control
- รถไฟฟ้า AGV, รถยก, เครนขนาดเล็ก
- งาน DIY ระดับอุตสาหกรรมและชุดควบคุมเฉพาะทาง

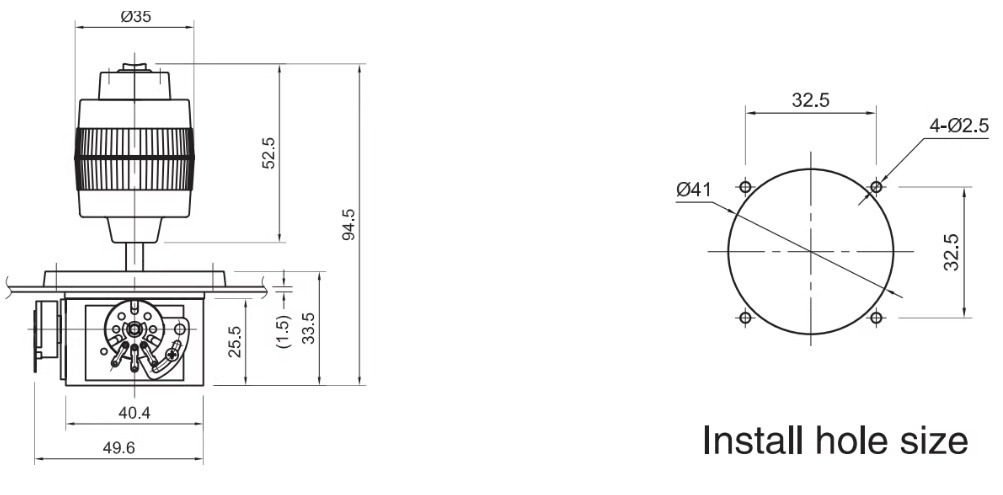

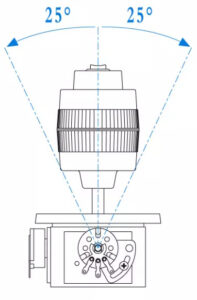

Dimension
การต่อสายแบบ 5 เส้น (5-wire connection)
- สายสีเหลือง 2 เส้น ต่อเข้ากับ สวิตช์กด (Push-button switch) ใช้สำหรับฟังก์ชันกดสั่งงาน (เช่น Enable / Reset ตามการออกแบบวงจร)
- สายที่เหลือ 3 เส้น (แดง / ขาว / ดำ) ต่อเข้ากับ Potentiometer สำหรับควบคุมการหมุนซ้าย-ขวา และฟังก์ชันรีเซ็ตของด้ามจับ
-
- สายสีดำ = Common Ground (GND)
- สายสีแดง = ขั้วไฟบวก (Positive)
- สายสีขาว = ขั้วไฟลบ (Negative)
การต่อขา Potentiometer แกน X / Y
- สายสีดำ 3 ขา ที่อยู่ตรงกลาง → เป็น Common (Center Pin / Wiper)
- สายสีแดง → ขาซ้าย (Left Pin)
- สายสีขาว → ขาขวา (Right Pin)
การทำงานคือ เมื่อหมุนแกน ค่าแรงดันจะเปลี่ยนจากฝั่งแดงไปขาว โดยอ้างอิงกราวด์ที่สายดำ
แรงดันไฟเลี้ยง
- ใช้งานที่ช่วง DC 12V
- หากระบบหลักใช้แรงดันต่างจากนี้ สามารถ แปลงแรงดันผ่าน Power Supply หรือ DC-DC Converter ได้โดยตรง
- ห้ามจ่ายเกินสเปค เพราะจะทำให้ Potentiometer และวงจรควบคุมเสียหาย
ในชุดประกอบด้วย
- 4-Axis Joystick 1 ตัว
- ปุ่มกดในตัว (ติดตั้งมากับจอย)
- น็อต/อุปกรณ์ยึด (ตามแพ็กโรงงาน)
