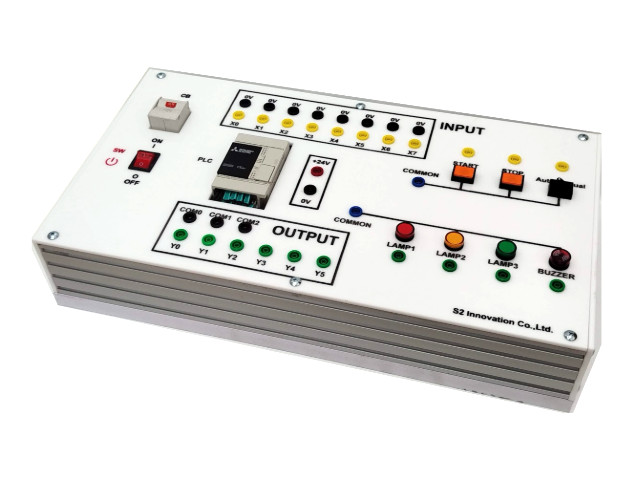

AT901 ชุดทดลอง พีแอลซี PLC Training System I/O FX3SA

คำอธิบาย

AT901 ชุดทดลองพีแอลซี PLC FX3SA Training System ใช้คู่กับ AT902 ชุดทดลองเซนเซอร์เชื่อมต่อพีแอลซี PLC Sensor Training System EXT Automation Extention IO Proximity Sensor

• แพลตฟอร์ม Mitsubishi FX3SA-14MR-CM (8DI, 6DO Relay) + PSU 24V 5A ตอบโจทย์การฝึกเขียนโปรแกรม Ladder สำหรับโรงงานจริง

ชุดทดลอง ชุดฝึก PLC Training System  เหมาะสำหรับ

1. การฝึกเขียนโปรแกรม PLC รองรับแบบฝึกหัด Ladder 10 หัวข้อ ครบทั้ง DI/DO, Timer/Counter, Latch, Interlock, Conveyor Reject
2. การฝึกเขียนโปรแกรม PLC เพื่อควบคุมอุปกรณ์เอาต์พุต
3. ทำงานร่วมกับ AT902 Sensor Board ได้เต็มระบบ รับสัญญาณ Proximity / Photoelectric / Limit switch เหมาะกับงาน Automation ขนาดเล็ก และงานทดลองเซนเซอร์ในห้อง LAB
4. ปลอดภัยสำหรับนักศึกษา มี AC Switch, IEC C14, ฟิวส์/เบรกเกอร์ ลดความเสี่ยงเกิดช็อต

ในชุดประกอบด้วย

1. 1pcs x PLC Mitsubishi FX3SA-14MR-CM
2. 1pcs x CB Circuit Breaker
3. 2pcs x 16mm Push Bottom Swith
4. 1pcs x 16mm Selector Swith
5. 3pcs x 16mm DC24V Pilot Lamp
6. 1pcs x 16mm DC24V Buzzer / Lamp
7. 2pcs x Aluminum Profile 2040T-55cm
8. 1pcs x Plastwood-20mm-30x55mm

Panel เชื่อมต่อเป็นแบบ Banana Jack 4mm

1. 1pcs x สวิตช์เพาเวอร์ Power Switch AC220V
2. 1pcs x สายไฟ AC Power Cord
3. 1pcs x Power Switch
4. 2pcs x บานาน่าแจ็ค Banana Jack ขนาด 4mm สำหรับเชื่อมต่อ DC24V GND – 0V
5. 20pcs x บานาน่าแจ็ค Banana Jack ขนาด 4mm สำหรับ Input DI X0–X7 – 0V COMMON
6. 14pcs x บานาน่าแจ็ค Banana Jack ขนาด 4mm สำหรับ Output (Relay) DO Y0–Y5 แยก COMMON COM0/COM1/COM2

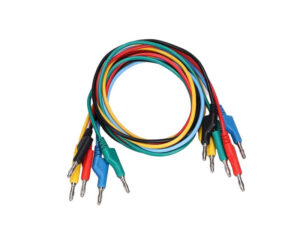

สาย Banana 1 เมตร

1. 4pcs x สาย Banana 1 เมตร – สีแดง
2. 4pcs x สาย Banana 1 เมตร – สีดำ
3. 4pcs x สาย Banana 1 เมตร – สีเขียว
4. 4pcs x สาย Banana 1 เมตร – สีน้ำเงิน
5. 4pcs x สาย Banana 1 เมตร – สีเหลือง

Download ใบงาน

• ใบงานและตัวอย่างแลดเดอร์ไดอะแกรม Worksheets and examples of ladder diagrams
