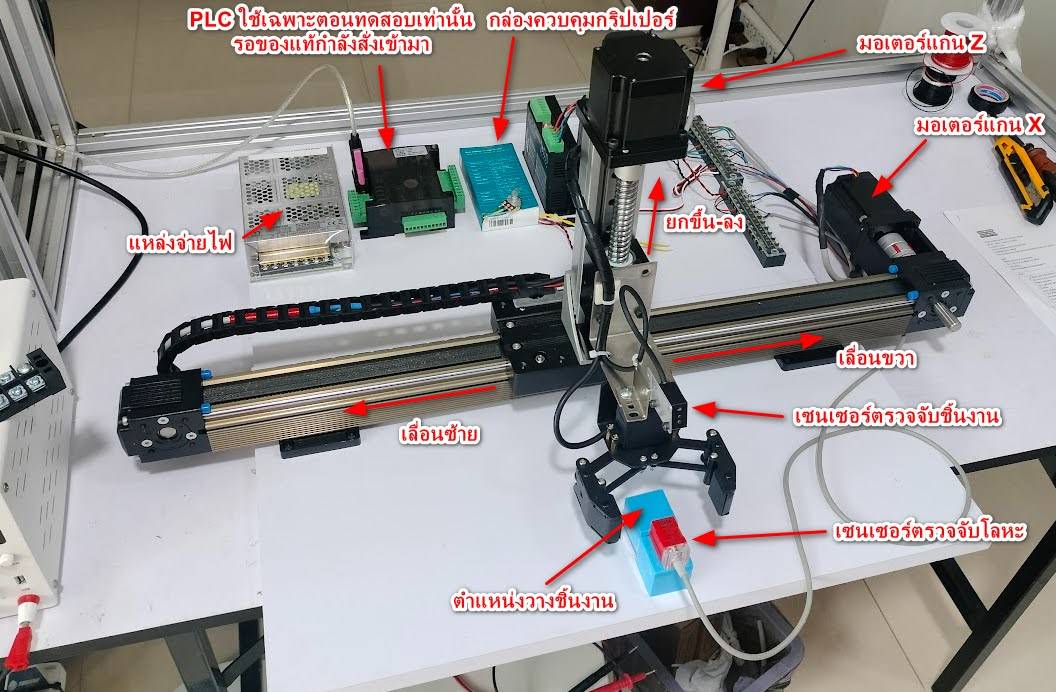

ชุดแขนกลคัดแยกไม้-เหล็กอัตโนมัติ PLC Mitsubishi FX5U รางสไลด์ 500mm ระบบแขนกลคัดแยกชิ้นงานไม้และโลหะอัตโนมัติ ควบคุมด้วย PLC Mitsubishi รองรับการตรวจจับวัสดุและสั่งงานรางสไลด์เพื่อหยิบ วาง และแยกชิ้นงานได้อย่างแม่นยำ เหมาะสำหรับงานสาธิต งานการเรียนการสอน และงานระบบอัตโนมัติเบื้องต้นในไลน์ผลิต
รายละเอียดสินค้า
ชุดระบบนี้ออกแบบสำหรับงานคัดแยกชิ้นงานโดยใช้ PLC Mitsubishi FX5U/FX3U ร่วมกับ Linear Slide รุ่น LSB502 ระยะชัก 500 มม. และ Stepper Motor NEMA23 เพื่อควบคุมการเคลื่อนที่ซ้าย–ขวาอย่างแม่นยำ ตัวระบบสามารถตรวจจับวัสดุประเภทโลหะด้วย Inductive Proximity Sensor และประยุกต์ใช้ตรรกะควบคุมเพื่อแยกชิ้นงานประเภทไม้และโลหะไปยังตำแหน่งที่กำหนด
- ควบคุมด้วย PLC Mitsubishi FX5U / FX3U
- ใช้ Linear Slide LSB502 Stroke 500 mm
- ขับเคลื่อนด้วย Stepper Motor NEMA23
- ตรวจจับโลหะด้วย Inductive Sensor
- รองรับการต่อใช้งานร่วมกับ Limit Sensor / Endstop
- เหมาะกับงาน คัดแยกชิ้นงาน, Pick & Place, ระบบสาธิตอัตโนมัติ
- สามารถต่อยอดทำ Wiring Diagram / Ladder Program / ชุดอุปกรณ์ครบระบบ ได้
หลักการทำงาน
เมื่อชิ้นงานถูกวางในตำแหน่งตรวจจับ เซนเซอร์จะทำหน้าที่ตรวจสอบประเภทวัสดุ หากเป็นโลหะ ระบบจะสั่งให้แขนกลหรือรางสไลด์เคลื่อนไปยังจุดปล่อยที่กำหนดสำหรับโลหะ หากไม่ใช่โลหะ ระบบสามารถตั้งค่าให้แยกไปอีกฝั่งสำหรับไม้หรือวัสดุอื่นได้ จากนั้นระบบจะกลับสู่ตำแหน่งเริ่มต้นเพื่อรอรอบการทำงานถัดไป
ระบบควบคุม
-
PLC Mitsubishi FX5U หรือ FX3U
ระบบเคลื่อนที่
- Linear Slide รุ่น LSB502
- ระยะชัก 500 มม.
- ระบบขับเคลื่อนแบบ Timing Belt
- Stepper Motor NEMA23 ขนาดแรงบิดประมาณ 1.2 Nm
ระบบตรวจจับ
- Inductive Proximity Sensor สำหรับตรวจจับโลหะ
- Limit Switch / Endstop สำหรับตำแหน่งซ้าย กลาง ขวา
เอาต์พุตควบคุม
- PULSE / DIR ไปยัง Stepper Driver
- Output สำหรับ Gripper หรือชุดจับชิ้นงาน
การใช้งานที่เหมาะสม
- ชุดสาธิตการเรียน PLC และ Automation
- ระบบแยกชิ้นงานในสายพานขนาดเล็ก
- งานต้นแบบ Pick & Place
- งานคัดแยกไม้ โลหะ หรือวัสดุพื้นฐาน
- โปรเจกต์แขนกลอุตสาหกรรมขนาดเล็ก
