คำอธิบาย
Servo Motor Gearbox — เกียร์มอเตอร์เกียร์ดาว / วอร์มเกียร์ สำหรับเซอร์โวมอเตอร์ ออกแบบเพื่อใช้งานกับ AC Servo Motor 750W หรือกำลังใกล้เคียง มอบแรงบิดสูง ความเงียบขณะทำงาน และ Low Backlash ที่เหมาะกับงานควบคุมตำแหน่งความละเอียดสูง (High Precision Motion Control)
จุดเด่น
- แรงบิดสูง เหมาะกับโหลดหนักและระบบ Automation
- เสียงทำงานเบา ใช้ในพื้นที่ควบคุมเสียงได้ดี
- ประสิทธิภาพสูงกว่า 95–97% (ขึ้นกับอัตราทดและจำนวนสเตจ)
- ค่าความคลอนต่ำ (Low Backlash) ช่วยให้แม่นยำ
- ตัวเรือนแข็งแรง เสถียรในการใช้งานต่อเนื่อง
- อายุการใช้งานยาวนาน 15,000–20,000 ชั่วโมง ตามสเปกเกียร์ประเภท Planetary / High Precision
- รองรับงานติดตั้งได้ทั้ง เกียร์ดาว (Planetary Gearbox) และ วอร์มเกียร์ (Worm Gearbox / Right-Angle Gearbox 90°)
ประเภทที่มีให้เลือก
- Planetary Gearbox — High Precision, รับแรงบิดสูง, Backlash ต่ำ, ใช้กับ Servo งาน Automation, CNC
- Right-Angle Gearbox 90° — ติดตั้งมุมอับ, เปลี่ยนทิศทางเพลา
- Worm Gear Reducer — เงียบ รับโหลดดี ราคาคุ้มค่า และให้มุม 90° ในตัว
ในชุดประกอบด้วย

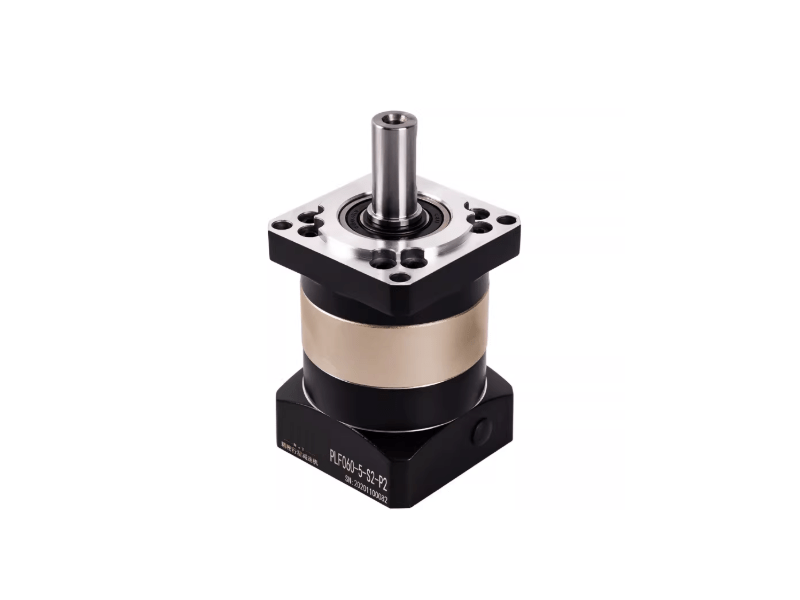

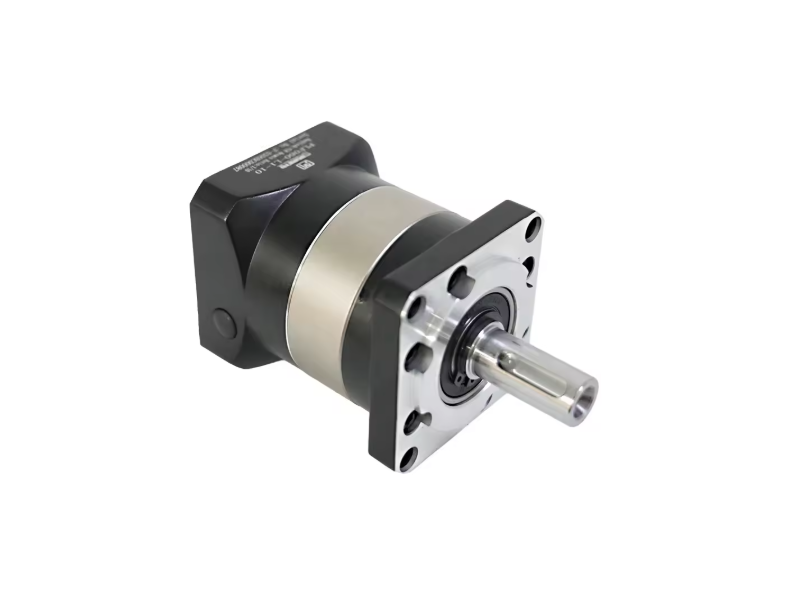

- เกียร์มอเตอร์ เกียร์ดาว วอร์มเกียร์ Planetary Gear 80mm Servo Motor
Dimension

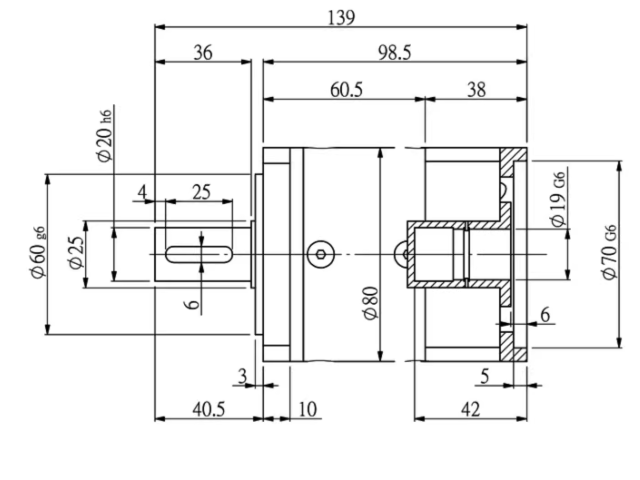

Stage 1 Gearbox PLF80-L1 : 3, 4, 5, 7, 10
- Shaft Input Diameter 19mm
- Shaft Output Diameter 25mm
- Max Input Speed 3500 rpm
- Reduction Ratio 10:1

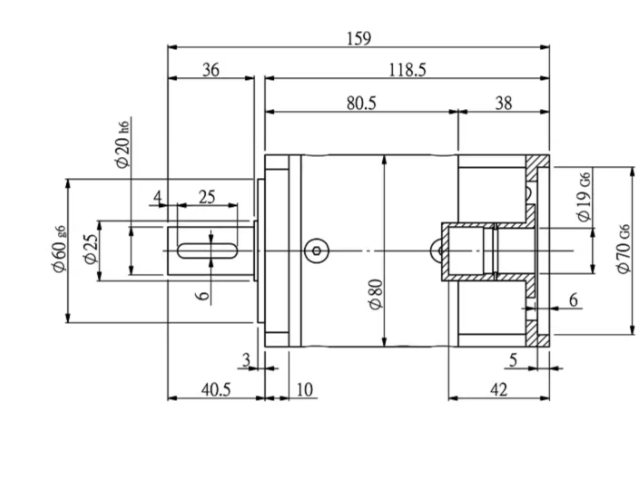

Stage 2 Gearbox PLF80-L2 : 15, 20, 25, 30, 35, 40, 50, 70, 100
- Shaft Input Diameter 19mm
- Shaft Output Diameter 25mm
- Max Input Speed 3500 rpm
- Reduction Ratio 20:1
สเปกสินค้า (Specifications) รุ่นซีรีส์ (A. Model Type)
- PLF: ฟันตรง, หน้าแปลนสี่เหลี่ยม
- PLE: ฟันตรง, หน้าแปลนกลม
- PVF: ฟันตรง, ทรงตรง, หน้าแปลนสี่เหลี่ยม
- PVE: ฟันตรง, ทรงตรง, หน้าแปลนกลม
- PLB: ฟันตรง, เพลาออกแบบรู
- PLG: ฟันเฉียง, ตัวเรือนสี่เหลี่ยม
- PLM: ฟันเฉียง, ตัวเรือนกลม
- PLX: ฟันเฉียง, หน้าแปลนกลม
- PLMG: ฟันเฉียง, ทรงตรง, ตัวเรือนสี่เหลี่ยม
- PLMX: ฟันเฉียง, ทรงตรง, หน้าแปลนกลม
รูปแบบเพลาออก (D. Output Type)
- S0: หน้าแปลนกลม
- S1: เพลาเรียบ
- S2: เพลาร่องลิ่ม
- S3: เพลาแบบรู
ค่า Backlash (E. Backlash)
- P2: มาตรฐาน 7–10 arcmin (ฟันตรง)
- P0: ความแม่นยำสูง 3–5 arcmin (ฟันเฉียง)
- P: พิเศษ 1–3 arcmin (สั่งผลิต)
การนำไปใช้งาน
- ระบบเซอร์โวมอเตอร์
- เครื่อง CNC และเครื่องจักรอัตโนมัติ
- เครื่องแพ็คกิ้ง
- ระบบลำเลียง
- งานที่ต้องการแรงบิดสูงและควบคุมตำแหน่งแม่นยำ
