คำอธิบาย
Servo Motor Gearbox — เกียร์มอเตอร์เกียร์ดาว / วอร์มเกียร์ สำหรับเซอร์โวมอเตอร์ ออกแบบเพื่อใช้งานกับ AC Servo Motor 750W หรือกำลังใกล้เคียง มอบแรงบิดสูง ความเงียบขณะทำงาน และ Low Backlash ที่เหมาะกับงานควบคุมตำแหน่งความละเอียดสูง (High Precision Motion Control)
จุดเด่น
- แรงบิดสูง เหมาะกับโหลดหนักและระบบ Automation
- เสียงทำงานเบา ใช้ในพื้นที่ควบคุมเสียงได้ดี
- ประสิทธิภาพสูงกว่า 95–97% (ขึ้นกับอัตราทดและจำนวนสเตจ)
- ค่าความคลอนต่ำ (Low Backlash) ช่วยให้แม่นยำ
- ตัวเรือนแข็งแรง เสถียรในการใช้งานต่อเนื่อง
- อายุการใช้งานยาวนาน 15,000–20,000 ชั่วโมง ตามสเปกเกียร์ประเภท Planetary / High Precision
- รองรับงานติดตั้งได้ทั้ง เกียร์ดาว (Planetary Gearbox) และ วอร์มเกียร์ (Worm Gearbox / Right-Angle Gearbox 90°)
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| Product Code | GM0PLF80-L2-00 |
| Model | PLF80-L2 |
| Type | Planetary Reducer Gearbox |
| Frame Size | 80mm |
| Stage | L2 / 2 Stage |
| Ratio ที่พบบ่อย | 15, 20, 25, 30, 40, 50, 70, 100 |
| ใช้กับมอเตอร์ | Servo / Stepper Motor ขนาดใกล้เคียง 80mm |
| งานที่เหมาะ | Automation, CNC, Conveyor, Positioning |
ตัวอย่างรหัส:
PLF 080 L2 10 S2 P2 750 T1
| ลำดับ | โค้ด | ความหมาย |
|---|---|---|
| 1 | PLF | ซีรีส์เกียร์ทด (Reducer Series) |
| 2 | 080 | ขนาดหน้าแปลนเกียร์ / Frame Size |
| 3 | L2 | จำนวนสเตจเกียร์ (Stage) |
| 4 | 40 | อัตราทด (Ratio) |
| 5 | S2 | รูปแบบเพลาขาเข้า |
| 6 | P2 | ระดับความแม่นยำ (Backlash Grade) |
| 7 | 750 | กำลัง Servo Motor ที่รองรับ |
| 8 | T1 | รูปแบบหน้าแปลนมอเตอร์ |
ในชุดประกอบด้วย
ในชุดประกอบด้วย
- เกียร์มอเตอร์ Planetary Reducer Gearbox 80mm Motor PLF80-L2

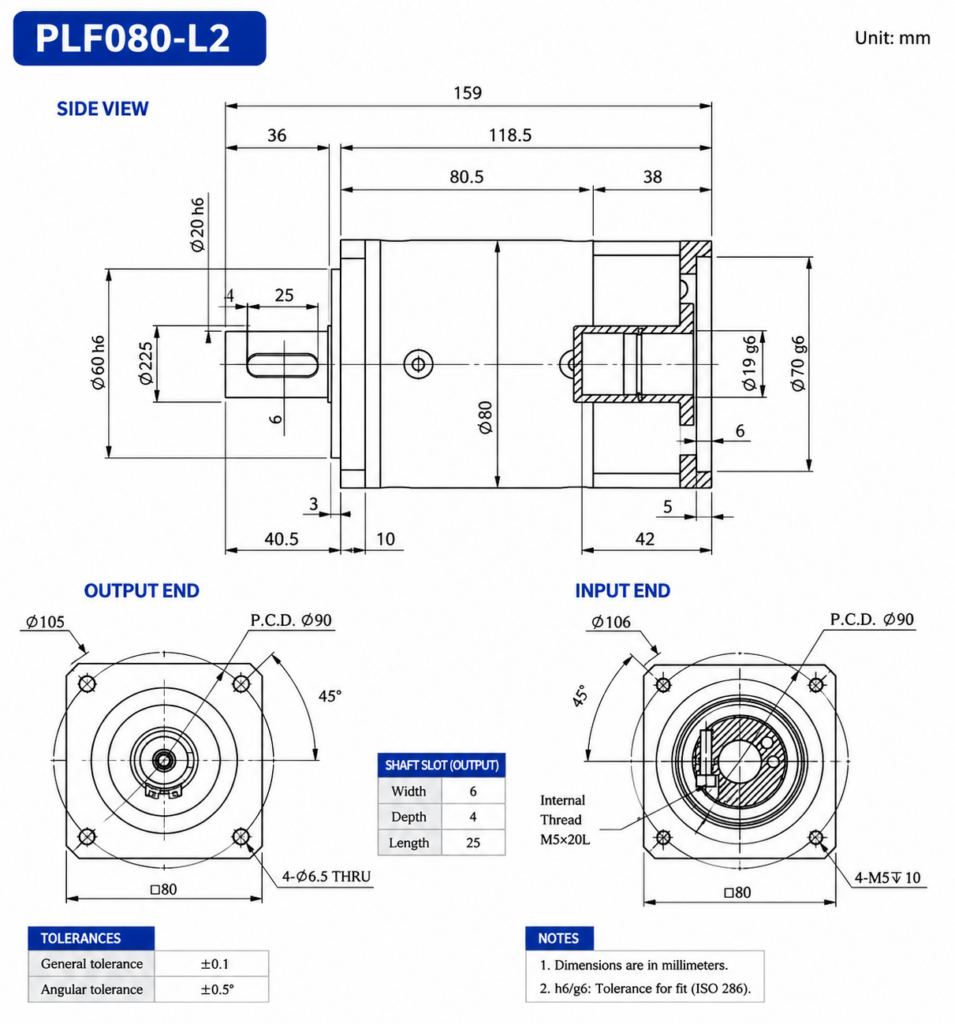

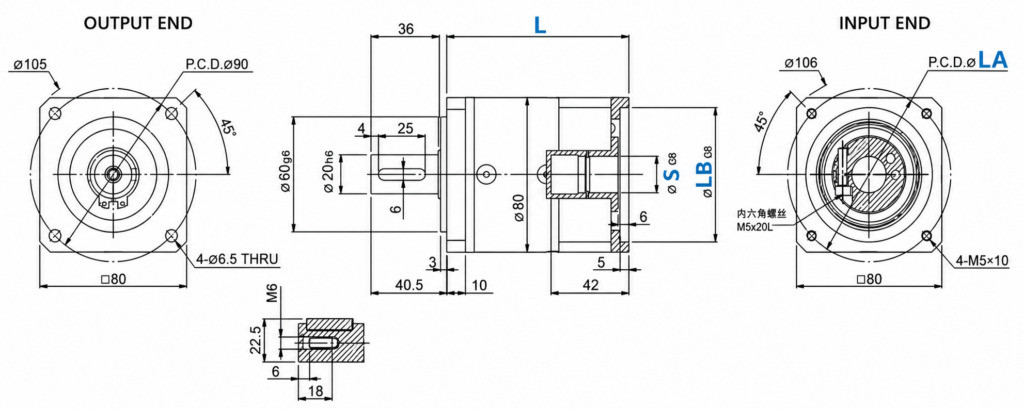

Dimension
Stage 2 Gearbox PLF80-L2 : 15, 20, 25, 30, 35, 40, 50, 70, 100
- Shaft Input Diameter 19mm
- Shaft Output Diameter 20mm
- Max Input Speed 3500 rpm
รุ่นซีรีส์ (A. Model Type)
- PLF: ฟันตรง, หน้าแปลนสี่เหลี่ยม
- PLE: ฟันตรง, หน้าแปลนกลม
- PVF: ฟันตรง, ทรงตรง, หน้าแปลนสี่เหลี่ยม
- PVE: ฟันตรง, ทรงตรง, หน้าแปลนกลม
- PLB: ฟันตรง, เพลาออกแบบรู
- PLG: ฟันเฉียง, ตัวเรือนสี่เหลี่ยม
- PLM: ฟันเฉียง, ตัวเรือนกลม
- PLX: ฟันเฉียง, หน้าแปลนกลม
- PLMG: ฟันเฉียง, ทรงตรง, ตัวเรือนสี่เหลี่ยม
- PLMX: ฟันเฉียง, ทรงตรง, หน้าแปลนกลม
รูปแบบเพลาออก (D. Output Type)
- S0: หน้าแปลนกลม
- S1: เพลาเรียบ
- S2: เพลาร่องลิ่ม
- S3: เพลาแบบรู
ค่า Backlash (E. Backlash)
- P2: มาตรฐาน 7–10 arcmin (ฟันตรง)
- P0: ความแม่นยำสูง 3–5 arcmin (ฟันเฉียง)
- P: พิเศษ 1–3 arcmin (สั่งผลิต)
การนำไปใช้งาน
- ระบบเซอร์โวมอเตอร์
- เครื่อง CNC และเครื่องจักรอัตโนมัติ
- เครื่องแพ็คกิ้ง
- ระบบลำเลียง
- งานที่ต้องการแรงบิดสูงและควบคุมตำแหน่งแม่นยำ
PLF Specification
| Parameter | PLF40 | PLF60 | PLF80 | PLF90 | PLF120 | PLF160 |
|---|---|---|---|---|---|---|
| Max Torque | 1.5 × Rated Torque | 1.5 × Rated Torque | 1.5 × Rated Torque | 1.5 × Rated Torque | 1.5 × Rated Torque | 1.5 × Rated Torque |
| Emergency Stop Torque | 2 × Rated Torque | 2 × Rated Torque | 2 × Rated Torque | 2 × Rated Torque | 2 × Rated Torque | 2 × Rated Torque |
| Max Radial Load (N) | 185 | 240 | 400 | 450 | 1240 | 2250 |
| Max Axial Load (N) | 150 | 220 | 420 | 430 | 1000 | 1500 |
| Torsional Stiffness (Nm/arcmin) | 0.7 | 1.8 | 4.7 | 4.85 | 11 | 56 |
| Max Input Speed (rpm) | 8000 | 8000 | 6000 | 6000 | 6000 | 4000 |
| Normal Input Speed (rpm) | 4500 | 4000 | 3500 | 3500 | 3500 | 3000 |
| Noise (dB) | ≤55 | ≤58 | ≤60 | ≤60 | ≤65 | ≤70 |
| Life Time (h) | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 |
| Efficiency Full Load | L1 ≥96%, L2 ≥94% | L1 ≥96%, L2 ≥94% | L1 ≥96%, L2 ≥94% | L1 ≥96%, L2 ≥94% | L1 ≥96%, L2 ≥94% | L1 ≥96%, L2 ≥94% |
| IP Grade | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Working Temp | -10°C to 90°C | -10°C to 90°C | -10°C to 90°C | -10°C to 90°C | -10°C to 90°C | -10°C to 90°C |
| Weight L1 (kg) | 0.43 | 0.98 | 2.3 | 3.12 | 7.08 | 15.5 |
| Weight L2 (kg) | 0.65 | 1.26 | 2.97 | 3.82 | 8.7 | 17 |
