คำอธิบาย
เซ็นเซอร์อินฟราเรดแบบพาสซีฟ (PIR) ใช้สำหรับตรวจจับการเคลื่อนไหวของมนุษย์หรือสัตว์ โดยตรวจจับการเปลี่ยนแปลงของพลังงานอินฟราเรด (Infrared Radiation) ที่แผ่ออกมาจากวัตถุ เมื่อมีการเคลื่อนไหวผ่านบริเวณตรวจจับ เซ็นเซอร์จะส่งสัญญาณดิจิทัล HIGH ที่ขาเอาต์พุต สามารถนำไปใช้งานร่วมกับ Arduino, ESP32, ESP8266, Raspberry Pi และไมโครคอนโทรลเลอร์อื่น ๆ ได้อย่างสะดวก เหมาะสำหรับระบบรักษาความปลอดภัย ระบบเปิดไฟอัตโนมัติ และระบบ Smart Home
การต่อสาย (Terminal Pin)
| Pin | สีสาย | รายละเอียด |
|---|---|---|
| 1 | สีเขียว | Signal Output (OUT) |
| 2 | สีแดง | VCC DC 3–5V |
| 3 | สีดำ | GND |
คุณสมบัติ
- เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR รุ่น HC-SR501
- แรงดันไฟเลี้ยง DC 3–5V
- เอาต์พุตดิจิทัล (Digital Output)
- เมื่อมีการเคลื่อนไหว ขา OUT จะเป็น HIGH
- ปรับเวลาหน่วง (Delay Time) ได้
- ปรับความไวในการตรวจจับได้
- รองรับโหมด Trigger แบบ Single และ Repeat
- ระยะตรวจจับประมาณ 3–7 เมตร (ขึ้นอยู่กับการปรับตั้ง)
- มุมตรวจจับประมาณ 120°
- ใช้งานร่วมกับ Arduino, ESP32, ESP8266, Raspberry Pi และไมโครคอนโทรลเลอร์ทั่วไป
การใช้งาน
- ระบบเปิด-ปิดไฟอัตโนมัติ
- ระบบกันขโมย
- ระบบ Smart Home
- ตรวจจับการเคลื่อนไหวภายในห้อง
- โครงงาน Arduino และ IoT
ในชุดประกอบด้วย

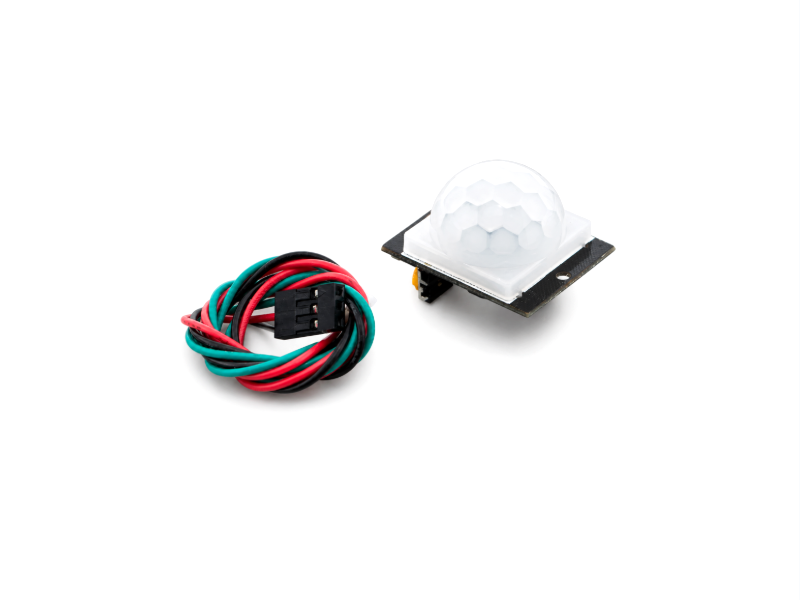

- 1 × โมดูลเซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR Sensor Module (HC-SR501)
- 1 × สาย JST 3 Pin ความยาว 30 ซม.
