คำอธิบาย

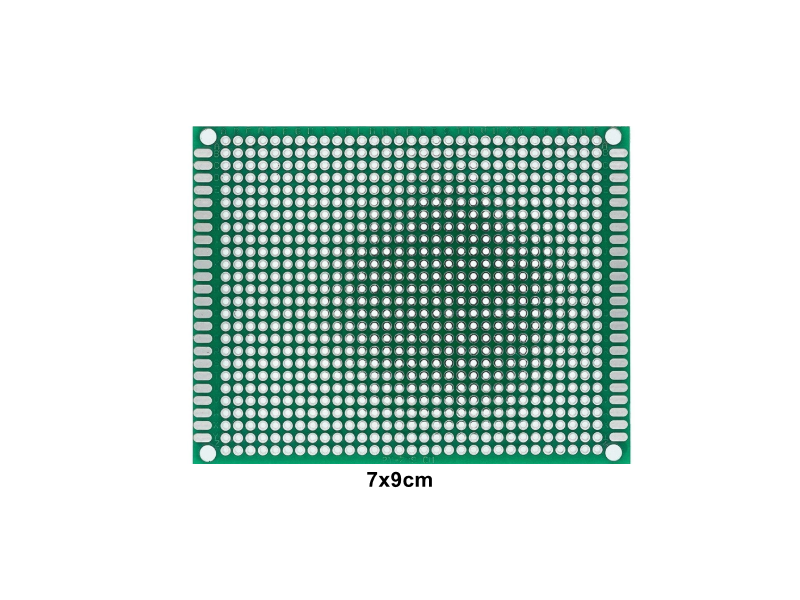

แผ่นวงจรต้นแบบ PCB สองหน้าคุณภาพสูง เคลือบดีบุกเชื่อมต่อง่าย ทนความร้อน เหมาะสำหรับงานทดลอง ประกอบวงจร DIY และงานอิเล็กทรอนิกส์ต้นแบบทุกระดับ
คุณสมบัติเด่น
- แผ่นวงจรแบบสองหน้า (Double-Sided) มี Pad รองรับการบัดกรีทั้งสองด้าน เพิ่มความแข็งแรงในการยึดขาอุปกรณ์
- ผลิตจากวัสดุใยแก้ว FR-4 แข็งแรง ทนความร้อน ไม่บิดงอง่าย
- รูเจาะผ่านการชุบโลหะ (Plated-Through Hole: PTH) เคลือบดีบุกคุณภาพสูง ช่วยให้บัดกรีติดง่าย ตะกั่วไหลสม่ำเสมอ
- มีการสกรีนตัวอักษรและตัวเลขระบุพิกัดแถว/คอลัมน์ ช่วยให้จัดวางตำแหน่งและไล่วงจรได้สะดวก แม่นยำ
- ระยะห่างระหว่างรูมาตรฐาน 2.54 มม. รองรับการใช้งานร่วมกับไอซีมาตรฐาน (DIP), Pin Header, คอนเนคเตอร์ และอุปกรณ์อิเล็กทรอนิกส์ทั่วไป
- มีรูยึดน็อตทั้ง 4 มุม สะดวกต่อการติดตั้งลงกล่องหรือยึดกับโครงสร้างโปรเจกต์
สเปกสินค้า (Specifications)
- ชนิดบอร์ด: Through-Hole Prototype PCB Board (2 ด้าน / Double-Sided)
- วัสดุฐาน (Material): FR-4 Glass Fiber Board
- ความหนาของแผ่น PCB: 1.6 มม.
- ระยะพิทช์รูเจาะ (Pitch): 2.54 มม. (0.1 นิ้ว)
- เส้นผ่านศูนย์กลางรูเจาะ (Hole Diameter): ประมาณ 1.0 มม.
- เส้นผ่านศูนย์กลางรูยึดมุม (Mounting Hole Diameter): ประมาณ 3.0 – 3.2 มม.
- ผิวสัมผัส (Surface Finish): เคลือบดีบุกป้องกันสนิม (Tinned / HASL)
- สีของหน้าบอร์ด: สีเขียว สกรีนลายตารางสีขาว
การนำไปใช้งาน
- ใช้สำหรับการต่อวงจรทดลองและสร้างโครงงานต้นแบบ (Prototyping) โดยไม่ต้องสั่งทำแผ่น PCB เฉพาะ
- เหมาะสำหรับงานโปรเจกต์ Arduino, ESP32, ESP8266, Raspberry Pi และไมโครคอนโทรลเลอร์ต่างๆ
- ใช้เป็นบอร์ดแปลงขั้วต่อ เชื่อมต่อเซนเซอร์ หรือประกอบวงจรขับมอเตอร์และภาคจ่ายไฟขนาดเล็ก
- เหมาะสำหรับงานเรียนรู้ทางอิเล็กทรอนิกส์ โครงงานนักศึกษา และงานประดิษฐ์ DIY
Dimension
- ความกว้าง: 70 มม. (7 ซม.)
- ความยาว: 90 มม. (9 ซม.)
- ความหนา: 1.6 มม.
ในชุดประกอบด้วย
- แผ่น PCB ไข่ปลา 2 หน้า ขนาด 7×9 ซม. จำนวน 1 ชิ้น
Prototype PCB 1oz FR4 สองหน้า PTH ชุบดีบุก 40 แผ่นใน 5 ขนาด
- – 10 ชิ้น 2 x 8 ซม. (168 จุดบัดกรี) เมทริกซ์ 6 x 28 PTH
- – 10 ชิ้น 3 x 7 ซม. (240 จุดบัดกรี) เมทริกซ์ 10 x 24 PTH
- – 8 ชิ้น 4 x 6 ซม. (280 จุดบัดกรี) เมทริกซ์ 14 x 20 PTH
- – 8 ชิ้น 5 x 7 ซม. (432 จุดบัดกรี) เมทริกซ์ 18 x 24 PTH
- – 4 ชิ้น 7 x 9 ซม. (806 จุดบัดกรี) เมทริกซ์ 26 x 31 PTH
