คำอธิบาย
เสายึดแผงวงจร PCB ผลิตจาก Nylon 66 แบบล็อกสองชั้น ติดตั้งง่ายโดยไม่ต้องใช้เครื่องมือ ช่วยยึดบอร์ดให้แน่นและไม่หลุดง่าย
คุณสมบัติเด่น
- ติดตั้งแบบกดล็อก ไม่ต้องใช้สกรูหรือเครื่องมือ
- หัวล็อกสองชั้น ช่วยยึดแผงวงจรได้แน่น
- สามารถติดตั้งและถอดออกได้ด้วยมือ
- ผลิตจาก Nylon 66 เป็นฉนวนไฟฟ้าและน้ำหนักเบา
- ผ่านมาตรฐานการหน่วงไฟ UL 94V-2 และ RoHS
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| รุ่น | CS-0610 |
| ประเภท | Plastic Isolation Pillar / PCB Spacer |
| รูปแบบการติดตั้ง | แบบกดล็อก หัวจรวด |
| วัสดุ | UL Nylon 66 สีธรรมชาติ |
| ระดับการหน่วงไฟ | UL 94V-2 |
| มาตรฐาน | RoHS Compliant |
| บรรจุ | 100 ชิ้นต่อแพ็ก |
การนำไปใช้งาน
เหมาะสำหรับใช้รองและยึดแผงวงจร PCB ภายในตู้ควบคุม อุปกรณ์อิเล็กทรอนิกส์ เครื่องจักร และชุดทดลอง โดยต้องเจาะรูบนแผงวงจรและฐานติดตั้งตามขนาดที่กำหนดก่อนกดเสาล็อกเข้าตำแหน่ง

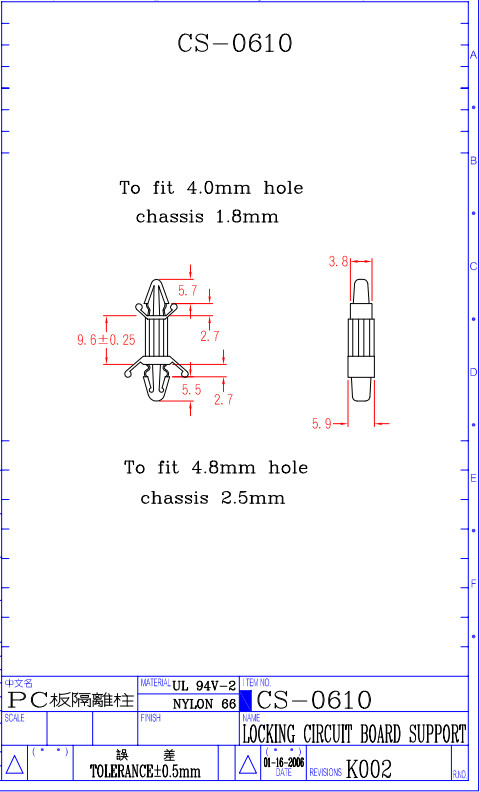

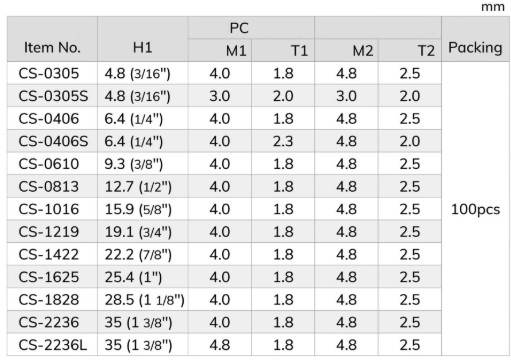

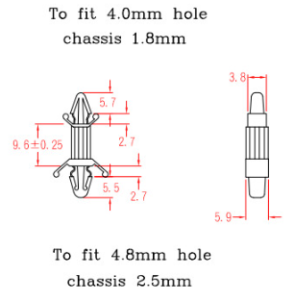

Dimension
| ตำแหน่ง | ขนาด |
|---|---|
| ความสูงระหว่างบอร์ด H1 | 9.3 mm หรือประมาณ 3/8 นิ้ว |
| รูติดตั้งบน PCB M1 | Ø 4.0 mm |
| ความหนา PCB ด้านบน T1 | ไม่เกิน 1.8 mm |
| รูติดตั้งบนฐาน M2 | Ø 4.8 mm |
| ความหนาฐานด้านล่าง T2 | ไม่เกิน 2.5 mm |
หมายเหตุ: ขนาดเรียกโดยทั่วไปคือ 9.5 mm ส่วนระยะ H1 ตามแบบสินค้าคือ 9.3 mm
