คำอธิบาย

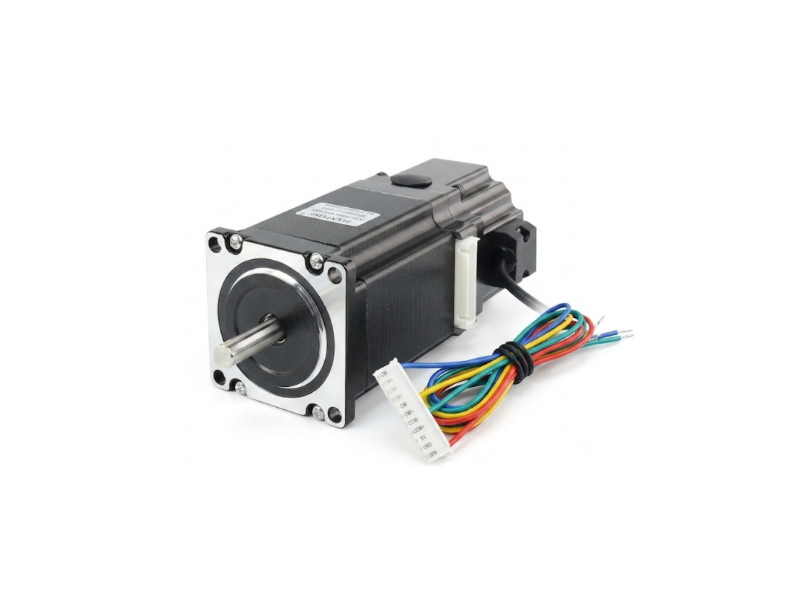

มอเตอร์สเต็ปเปอร์แบบมีเบรค Nema23 Brake Stepper Motor
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
|---|---|
| รุ่น | 23HS11228-YC-PD
57HS112-YC-PD 57BYGH112P280 3.0Nm with Break |
| ประเภทมอเตอร์ | NEMA23 Stepper Motor |
| ขนาดเฟรม | 57 × 57 mm (Nema23) |
| ความยาวตัวมอเตอร์ L | 112 mm |
| Step Angle | 1.8° |
| แรงดันใช้งาน | 24VDC |
| กระแสใช้งาน | 2.8A/phase |
| Torque (แรงบิด) | ประมาณ 260 N·cm หรือ 2.60 Nm |
| เฟส | 2 Phase |
| Brake | มี Permanent Magnet Brake (ชนิดไม่หน่วงเวลา – without delay time) Voltage 24V |
| ประเภทแม่เหล็ก | Permanent Magnet |
| การหมุน | Bipolar operation |
| การใช้งานร่วมกับไดร์ฟ | ใช้กับ Stepper Driver ที่รองรับกระแส 2.8A และแรงดัน 24V เช่น DM542, DM556 (รุ่นที่รองรับ), เป็นต้น |
ในชุดประกอบด้วย
- Stepper Motor HANPOSE 57HS-YC-PD พร้อมเบรกแม่เหล็กถาวร
- สายไฟมอเตอร์และสายเบรก (ตามมาตรฐานโรงงาน)
Dimension
- ความยาวตัวมอเตอร์ L 112 mm
ตารางสรุปเปรียบเทียบ Stepper Motor NEMA23 พร้อมเบรก
| รุ่น | ความยาวตัวมอเตอร์ (ประมาณ) | Holding Torque | เบรก |
เหมาะกับงานแบบไหน
|
| 57BYGH76P280 | ~76 mm | 1.89 Nm | มี |
งานทั่วไป, โหลดปานกลาง
|
| 57BYGH100P280 | ~100 mm | 2.6 Nm | มี |
งานยก, Z-axis, บอลสกรู
|
| 57BYGH112P280 | ~112 mm | 3.0 Nm | มี |
งานหนัก, ต้องค้างตำแหน่งนิ่ง
|
