คำอธิบาย

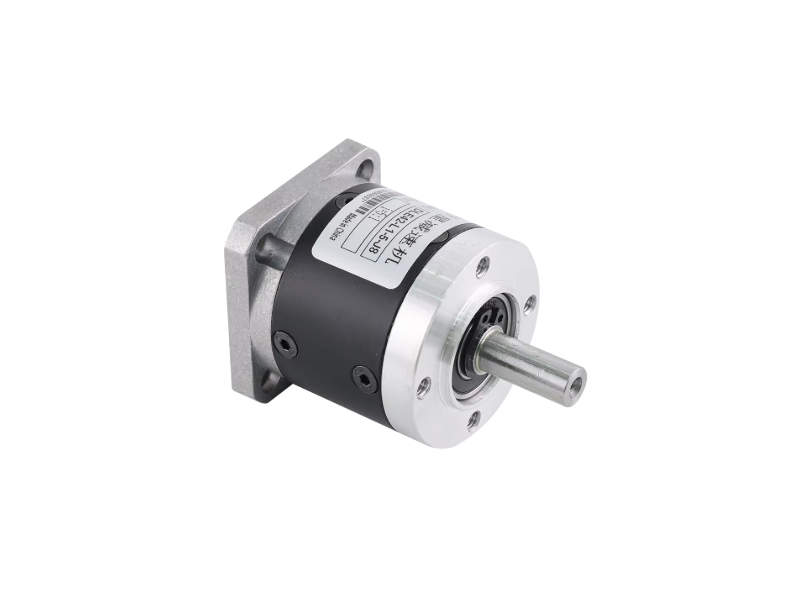

HanPose DLE42-42HG เป็นชุดเกียร์ดาวเคราะห์ (Planetary Gearbox) สำหรับติดตั้งกับ Stepper Motor NEMA17 ขนาดหน้าแปลน 42×42 mm เหมาะสำหรับงานที่ต้องการแรงบิดสูง ลดความเร็ว และเพิ่มความละเอียดในการควบคุมตำแหน่ง
สเปก
- ความเร็วอินพุตพิกัด: 3000 rpm
- ความเร็วอินพุตสูงสุด: 4000 rpm
- แรงในแนวรัศมี (Input): 180 N
- แรงในแนวแกน (Output): 150 N
- ประสิทธิภาพ: ≥95%
- อุณหภูมิใช้งาน: -15 ถึง +80°C
- การหล่อลื่น: จาระบีสังเคราะห์
- อายุการใช้งาน: 20,000 ชั่วโมง
- น้ำหนัก: ประมาณ 0.24 kg (±3%)
- Backlash: 20
- การติดตั้ง: ได้ทุกทิศทาง
ข้อมูลทางเทคนิค
| รายการ | Specification |
|---|---|
| รุ่น | DLE42-42HG |
| ขนาดหน้าแปลน | NEMA17 (42 × 42 mm) |
| ชนิดเกียร์ | Planetary Gearbox |
| Shaft | D Shaft |
| Shaft Diameter | 8 mm |
| Output Bearing | Ball Bearing |
อัตราทดและแรงบิดเอาต์พุต
| รุ่น | อัตราทด | Moment of Inertia (Kg·cm²) | Rated Output Torque |
|---|---|---|---|
| DLE42-L1-03-J8 | 3:1 | 0.092 | 6 Nm |
| DLE42-L1-04-J8 | 4:1 | 0.092 | 6 Nm |
| DLE42-L1-05-J8 | 5:1 | 0.091 | 5 Nm |
| DLE42-L1-08-J8 | 8:1 | 0.090 | 4 Nm |
| DLE42-L1-10-J8 | 10:1 | 0.090 | 3 Nm |

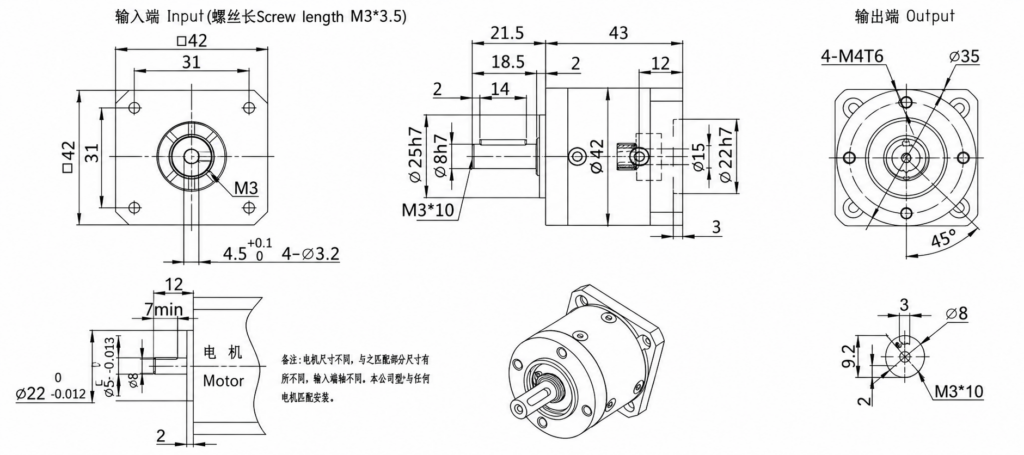

Dimension ขนาดติดตั้ง
- หน้าแปลน 42 × 42 mm
- รูยึด 4 รู Ø3.2 mm
- ระยะรูยึด 31 × 31 mm
- เพลาอินพุตสำหรับมอเตอร์ Ø5 mm
- หน้าแปลนเอาต์พุต Ø42 mm
- เพลาเอาต์พุต Ø8 h7
- หน้าแปลนเอาต์พุตยึดด้วย 4 × M4 ลึก 6 mm
