คำอธิบาย

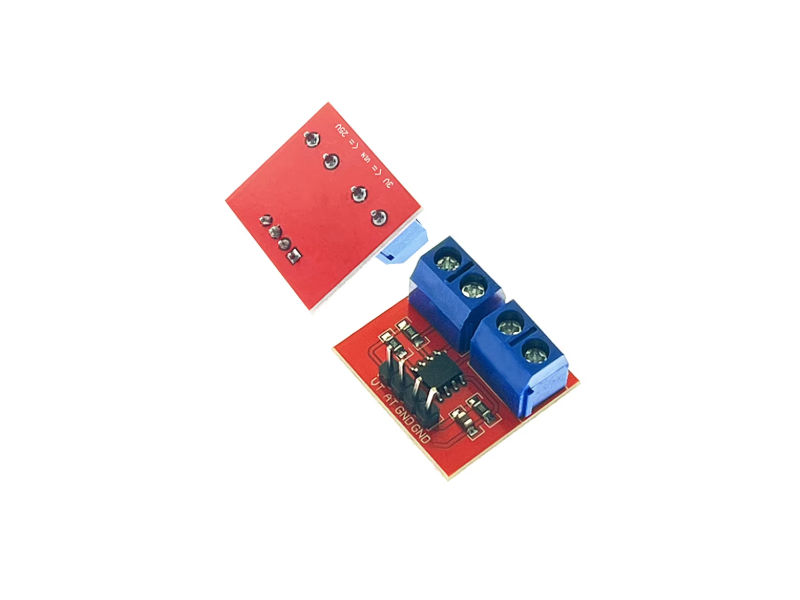

โมดูล MAX471 สำหรับวัดแรงดันไฟฟ้าและกระแสไฟฟ้ากระแสตรง (DC) บนบอร์ดเดียวกัน รองรับแรงดันสูงสุด 25V และกระแสสูงสุด 3A ใช้ชิป MAX471 พร้อมวงจรแบ่งแรงดัน (Voltage Divider) ในตัว สามารถส่งสัญญาณ Analog ไปยัง Arduino, ESP32, STM32 และไมโครคอนโทรลเลอร์อื่น ๆ ได้โดยตรง เหมาะสำหรับงานตรวจวัดแบตเตอรี่ แหล่งจ่ายไฟ และระบบ IoT
คุณสมบัติเด่น
- วัดแรงดันและกระแสไฟฟ้า DC ได้พร้อมกัน
- ใช้ชิป MAX471 สำหรับตรวจวัดกระแสโหลด
- วงจรแบ่งแรงดันในตัว ลดแรงดันอินพุตลง 5 เท่า
- รองรับไมโครคอนโทรลเลอร์ที่ใช้ ADC 5V และ 3.3V
- เอาต์พุตเป็นสัญญาณ Analog อ่านค่าได้ง่าย
- เหมาะสำหรับ Arduino, ESP32, STM32 และ Raspberry Pi (ผ่าน ADC)
- ขนาดกะทัดรัด ติดตั้งง่าย
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| รุ่น | MAX471 Voltage Current Sensor Module |
| Current Sensor IC | MAX471 |
| แรงดันไฟฟ้าที่วัดได้ | DC 3–25V (ระบบ ADC 5V) |
| แรงดันไฟฟ้าที่วัดได้ (3.3V MCU) | DC 3–16.5V |
| กระแสที่วัดได้ | DC 0–3A |
| Voltage Divider Ratio | 5 : 1 |
| Analog Output | Voltage Output / Current Output |
| ADC Resolution (10-bit, 5V) | 4.89mV/Step |
| Minimum Detectable Input Voltage | ประมาณ 24.45mV |
| เหมาะสำหรับระบบ | 5V และ 3.3V MCU |
หลักการทำงาน
- วงจรแบ่งแรงดัน (Resistor Divider) ลดแรงดันอินพุตลงในอัตราส่วน 5:1 เพื่อให้สามารถวัดแรงดันได้สูงกว่าแรงดันอ้างอิงของ ADC
- ชิป MAX471 ใช้สำหรับตรวจวัดกระแสไฟฟ้าของโหลด และส่งค่าออกเป็นสัญญาณ Analog
- เมื่อต่อกับ Arduino ที่ใช้ ADC 10 บิต (0–1023) และแรงดันอ้างอิง 5V จะมีความละเอียดประมาณ 4.89mV ต่อ 1 ขั้นของ ADC
Dimension
- ขนาดโมดูล 19.5 × 20.3 mm
ในชุดประกอบด้วย
- 1 × โมดูลวัดแรงดันและกระแสไฟฟ้า MAX471 Voltage Current Sensor Module
