คำอธิบาย

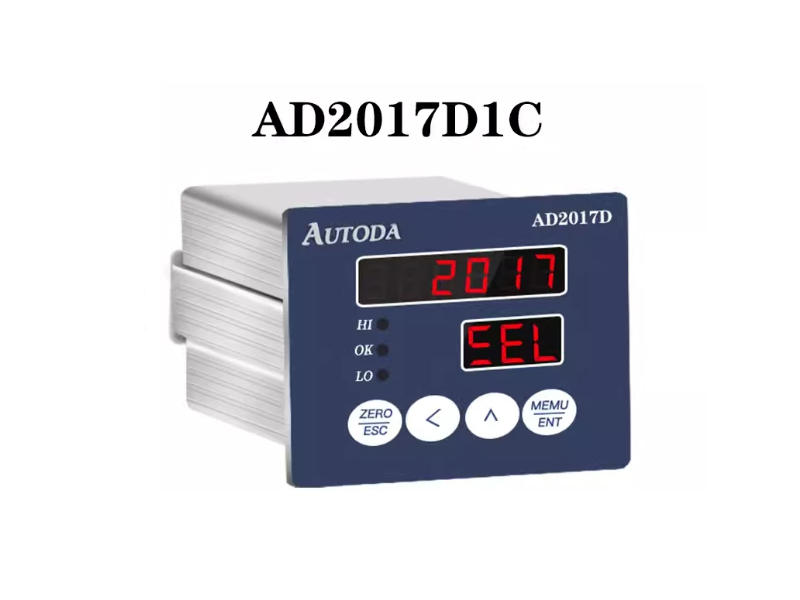

AD2017D1 เป็นเครื่องแสดงผลและควบคุมค่าน้ำหนักหรือแรงจาก Load Cell แบบ Strain Gauge รองรับการแสดงผล LED สองแถว การตั้งค่า Low/OK/High, Analog Output และการสื่อสาร RS485 Modbus RTU หรือ RS232 ตามรุ่นย่อย
สเปกหลัก
- ไฟเลี้ยง: DC24V
- Load Cell Excitation: DC5V
- รองรับ Load Cell 350Ω สูงสุด 4 ตัวแบบขนาน
- ช่วงสัญญาณอินพุต: −3.6 ถึง +3.6mV/V
- แสดงผลสูงสุด: 999999
- ความเร็ว A/D: สูงสุด 100 ครั้ง/วินาที
- Digital Input: 2 ช่อง
- Digital Output: 3 ช่อง
- Analog Output: 4–20mA หรือ 0–10V ตามรุ่น
- Communication: RS485 Modbus RTU หรือ RS232
- ขนาดช่องเจาะ: 61 × 46mm
การต่อ Load Cell แบบ 4 สาย
| Load Cell | AD2017D1 |
|---|---|
| EXC+ | EX+ |
| EXC− | EX− |
| SIG+ | SN+ |
| SIG− | SN− |
| Shield | SHD |
ควรตรวจสอบสีสายจาก Datasheet ของ Load Cell โดยตรง เพราะสีสายแต่ละยี่ห้ออาจไม่เหมือนกัน
รุ่นย่อยและออปชันฮาร์ดแวร์
| รุ่นย่อย | การสื่อสารและเอาต์พุต |
|---|---|
| AD2017D1-A | RS485 |
| AD2017D1-B | RS485 + Transistor Output |
| AD2017D1-C | RS485 + Transistor Output + 4–20 mA |
| AD2017D1-D | RS485 + Transistor Output + 0–10 V |
| AD2017D1-E | RS232 |
| AD2017D1-F | RS232 + Transistor Output |
| AD2017D1-G | RS232 + Transistor Output + 4–20 mA |
| AD2017D1-H | RS232 + Transistor Output + 0–10 V |
การต่อ RS485
| AD2017D1 | PLC / Converter |
|---|---|
| T/A | A+ |
| R/B | B− |
ค่าตั้งต้นการสื่อสารคือ 9600, 8N1, Slave Address 1
Modbus Register สำคัญ
| Address | รายการ |
|---|---|
| 0 | ตำแหน่งทศนิยม |
| 1–2 | ค่าน้ำหนัก 32-bit |
| 3 | สถานะ Stable / Zero / Low / Mid / High |
| 4 | สถานะ Load Cell |
| 5 | สถานะ Input / Output |
| 6–7 | Peak Value |
| 8–9 | Low Limit |
| 10–11 | Mid Limit |
| 12–13 | High Limit |
| 14 | Division |
| 15–16 | Full Scale |
รองรับ Function Code 03H สำหรับอ่านข้อมูล และ 10H สำหรับเขียนข้อมูล
ตัวอย่างคำสั่งอ่านค่าน้ำหนัก
01 03 00 01 00 02 95 CBอ่านข้อมูลตั้งแต่ Address 1 จำนวน 2 Register ค่าน้ำหนักเป็นข้อมูล Signed 32-bit และต้องนำตำแหน่งทศนิยมจาก Address 0 มาคำนวณค่าจริง
วิธีใช้งานเบื้องต้น
- ต่อไฟ DC24V และ Load Cell
- ตั้งหน่วย ทศนิยม และ Full Scale
- ทำ Zero ขณะไม่มีน้ำหนัก
- วางตุ้มน้ำหนักมาตรฐาน
- ป้อนค่าน้ำหนักและยืนยัน Calibration
- ตั้งค่า Low และ High ตามต้องการ
- ตั้ง RS485 และทดลองอ่านค่าน้ำหนักผ่าน Modbus
ข้อควรระวัง: ห้ามถอดหรือต่อ Load Cell ขณะเปิดเครื่อง และควรเดินสาย Load Cell แยกจากสายไฟ AC มอเตอร์ และอินเวอร์เตอร์เพื่อลดสัญญาณรบกวน
