คำอธิบาย
ข้อมูลจำเพาะทั่วไป

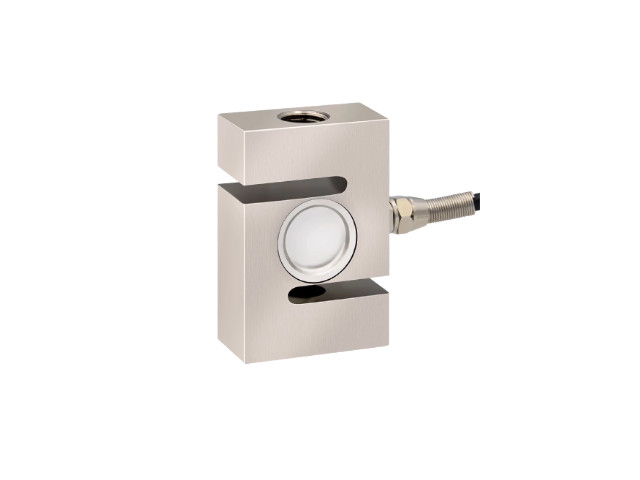

- รุ่น: AT8312B
- ระดับความแม่นยำ: C3
- Capacity load รุ่น AT8312B :
- AT8312B-100kg
- AT8312B-200kg
- AT8312B-300kg
- AT8312B-500kg
- AT8312B-1T
- AT8312B-2T
- วัสดุ: โลหะผสม (Alloy Steel)
- ระดับการป้องกัน: IP66
ค่าทางไฟฟ้าและความไว
- Output Sensitivity: 2.0 ± 0.004 mV/V
- Zero Output: ±0.02 mV/V
- Input Resistance: 350 ± 15 Ω
- Output Resistance: 350 ± 5 Ω
- Excitation Voltage: 5 – 12 V (สูงสุด 15V)
- Insulation Resistance: ≥ 5000 MΩ / 100 VDC
ความแม่นยำและการตอบสนอง
- Non-linearity: 0.03% F.S.
- Repeatability: 0.03% F.S.
- Creep (30 min): 0.03% F.S.
- Hysteresis: 0.03% F.S.
- Temperature Effect on Sensitivity: 0.02% F.S./10°C
- Temperature Effect on Zero: 0.03% F.S./10°C
เงื่อนไขการทำงาน
- Operating Temp Range: -20 ~ +55°C
- Compensated Temp Range: -10 ~ +40°C
- Safe Overload: 150% F.S.
- Ultimate Overload: 200% F.S.
ขนาดสายไฟ
- Type B: φ5.0 × 3.5 m

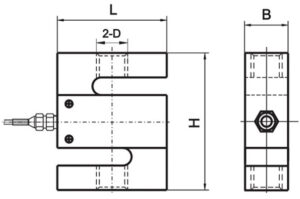

ตารางขนาดและพิกัดน้ำหนัก Load Cell รุ่น AT8312
| รุ่น | พิกัดน้ำหนัก | L (mm) | H (mm) | B (mm) | D (เกลียว) |
| AT8312B | 50kg–300kg | 50.8 | 76.2 | 19.05 | M12×1.75 |
| AT8312B | 500kg | 50.8 | 76.2 | 25.4 | M12×1.75 |
| AT8312B | 1T | 50.8 | 76.2 | 25.4 | M16×2 |
| AT8312B | 2T | 50.8 | 76.2 | 25.4 | M16×2 |

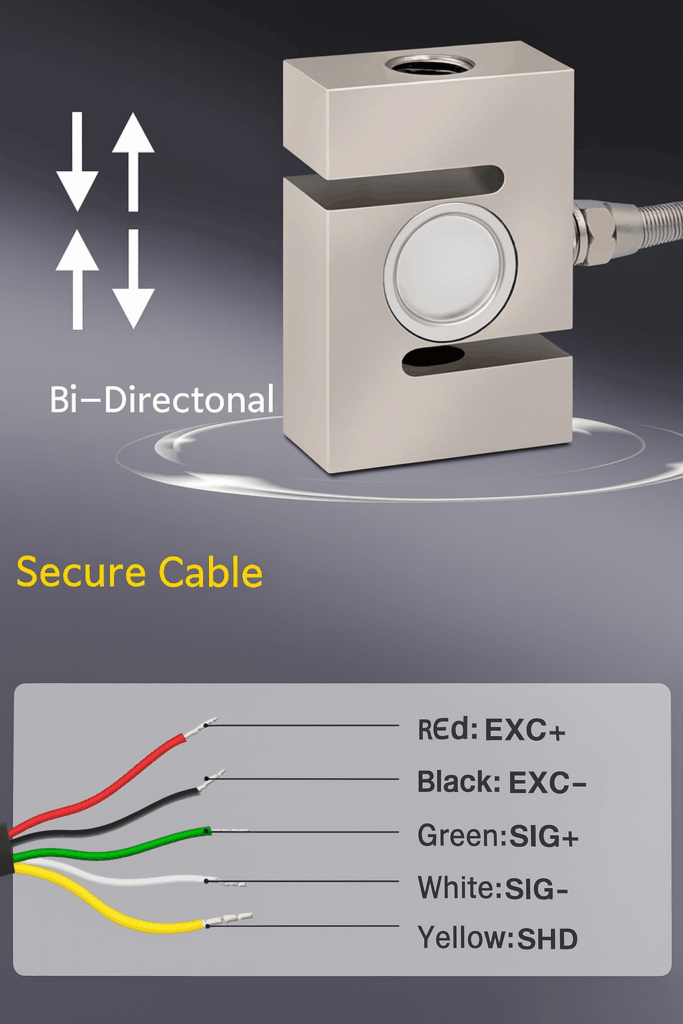

Wiring
ลักษณะการใช้งานที่นิยมของ S-type Load Cell
| ประเภทงาน | ตัวอย่างการใช้งาน | รูปแบบแรง |
|---|---|---|
| ระบบชั่งน้ำหนัก | ชั่งน้ำหนักถังไซโล, Hopper, Reactor, แท่นชั่ง | กด (Compression) |
| งานแขวนโหลด | เครื่องชั่งแขวน, รอกยกของ, Crane scale | ดึง (Tension) |
| เครื่องทดสอบแรง | เครื่องทดสอบแรงดึง/แรงกด (Tensile & Compression Tester) | ดึง/กด |
| ระบบควบคุมอัตโนมัติ | ควบคุมน้ำหนักในไลน์การผลิต, เครื่องบรรจุ | ดึง/กด |
| งานควบคุมแรงกด-แรงดึงโครงสร้าง | แรงเค้นโครงสร้างสะพาน, โครงสร้างค้ำยัน ฯลฯ | ดึง/กด |
