คำอธิบาย

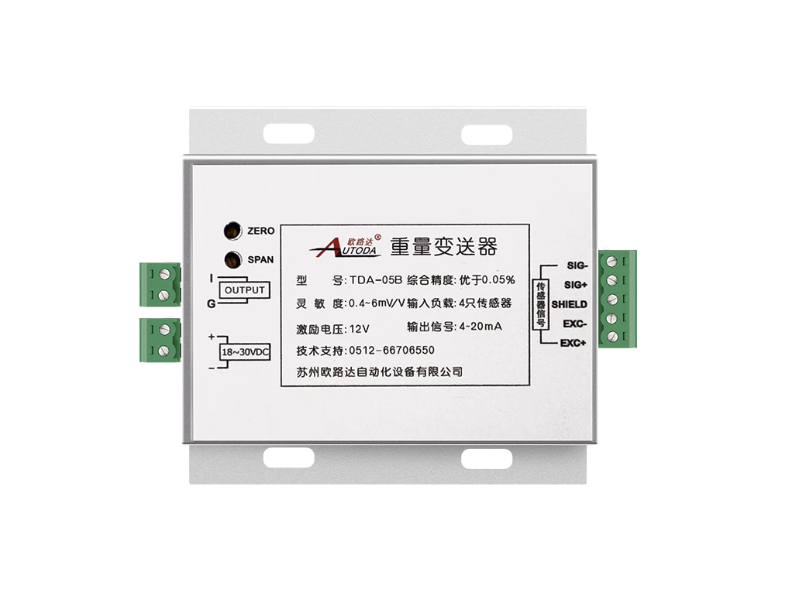

LCPATC ตัวแปลงและส่งสัญญาณ Transmitter and Signal amplifier Converter TDA05 แปลงสัญญาณเซ็นเซอร์เป็นสัญญาณอะนาล็อก โหลดเซลล์ต่อเข้า PLC
การชั่งน้ำหนักโหลดอินพุต การวัดแรง แรงบิด และเซ็นเซอร์บริดจ์
4-20mA Analog Output
- Supply voltage 18~30VDC or 15~24VAC
- Input sensitivity 0.8mV/V~6mV/V
- Sensor excitation voltage DC5V / DC12V
- Comprehensive accuracy 0.05% FS
- Sampling frequency ≥1KHz
- Operating temperature -30 ℃~~ 85 ℃
- Protection level IP64
- Drive capability 1-4 350Q sensors
- Applicable sensor Suitable for various bridge sensors such as pressure, tensile pressure, torque, tension, weighing, etc.
การต่อสายของ Weight Transmitter รุ่น TDA-05A/B
| Terminal | ความหมาย | ต่อกับ Load Cell |
|---|---|---|
| EXC+ | ไฟเลี้ยงบวก | E+ |
| EXC- | ไฟเลี้ยงลบ | E- |
| SIG+ | สัญญาณบวก | S+ |
| SIG- | สัญญาณลบ | S- |
| SHIELD | สาย Shield | สายกราวด์/Shield |
ถ้าเป็น Load Cell แบบ 6 สาย ให้จัมพ์
- EX+ กับ SN+
- EX- กับ SN- ก่อนเข้าตัว Transmitter
- ควรใช้สาย Shielded Cable
- หลีกเลี่ยงเดินสายใกล้ไฟ AC
- ถ้าต่อหลาย Load Cell ขนานกัน ควรใช้รุ่นที่ sensitivity (mV/V) เท่ากัน
ไฟเลี้ยงTransmitter:
| Terminal | ความหมาย |
|---|---|
| PWR+ | ไฟบวก |
| PWR- | ไฟลบ |
Setting
- Zero
- Span

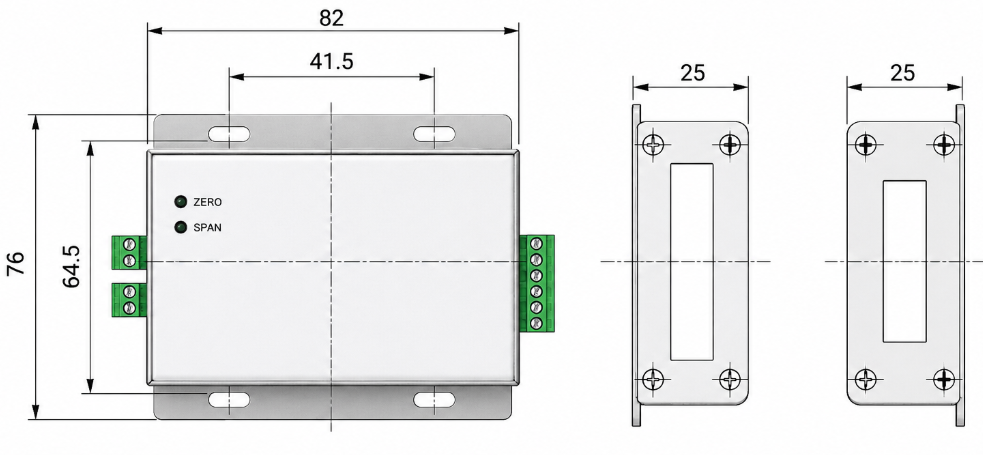

Dimension
Wiring Terminal Output
