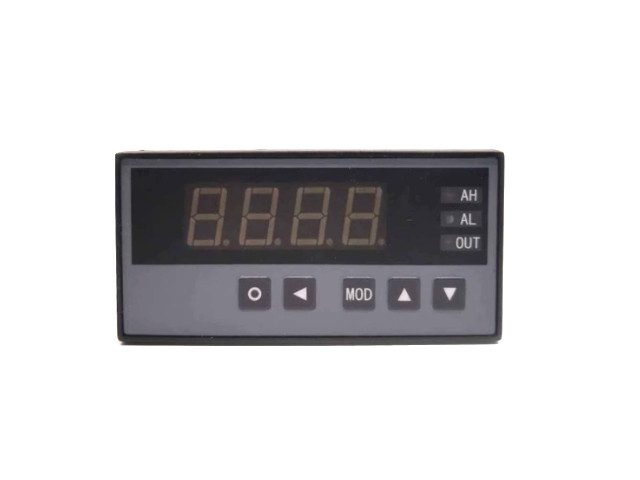

LP5RA2 เครื่องวัด Linear PositionSensors Display 5 DiXSA-XSA-LH2RT2AC

LP5RA2 เครื่องวัด Linear PositionSensors Display 5 DiXSA-XSA-LH2RT2AC

รหัสสินค้า: LP5RA2 หมวดหมู่: ป้ายกำกับ:

คำอธิบาย

คุณสมบัติเด่น:

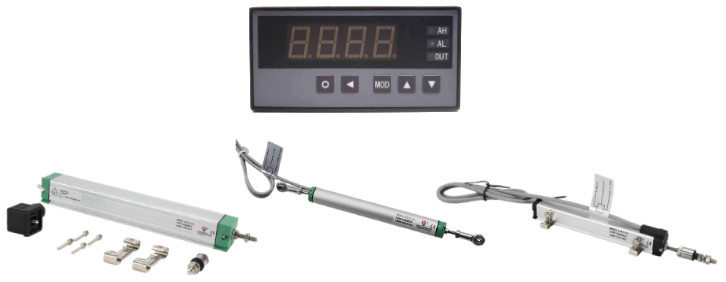

  • รองรับเซ็นเซอร์: Potentiometer, Draw-wire, Magnetostrictive, LVDT, Eddy Current
  • ความแม่นยำสูงระดับ 0.05
  • ความเร็วในการวัดและควบคุม 100 ครั้ง/วินาที

ความเข้ากันได้ ของอุปกรณ์

  • KTC1 / LWH เซ็นเซอร์วัดระยะแบบเชิงเส้น (Draw-wire หรือ Linear Potentiometer)

ขนาด:

  • CH ขนาดตัวเครื่อง: 96 × 48 × 112 mm ขนาดเจาะติดตั้ง: 92 × 45 mm

แผงแสดงผล:

  • 1 = รุ่นพื้นฐาน LED 4 หลัก
  • 2 = รุ่นพื้นฐาน LED 5 หลัก

ประเภทสัญญาณอินพุต:

  • R =  ตัวต้านทาน (500Ω～20KΩ)
  • V = สัญญาณแรงดัน
    • V1 = 0-5V
    • V2 = 0-10V
  • I = สัญญาณกระแส 4-20mA

ตัวเลือกแจ้งเตือน:

  • T2 = 2 จุดแจ้งเตือน

การส่งออก (Output) – (ออปชัน):

  • A = กระแส 4-20mA
  • V1 = แรงดัน 0-5V
  • V2 = แรงดัน 0-10V
  • RS = โปรโตคอล MODBUS-RTU (RS485)

แหล่งจ่ายไฟ:

  • AC 220V
  • DC 24V

Ordering Code ตัวเลือกสำหรับการสั่งผลิต (โค้ดรุ่น):

หมวด โค้ด รายละเอียด
รุ่น XSA- ความแม่นยำ 0.05 / 100Hz
ขนาดตัวเครื่อง LH 96 × 48 × 112 mm (เจาะช่อง 92 × 45 mm)
จอแสดงผล 1 / 2 1 = LED 4 หลัก, 2 = LED 5 หลัก
อินพุต R / V1 / V2 / I R = Potentiometer, V1 = 0–5V, V2 = 0–10V, I = 4–20mA
เอาต์พุตแจ้งเตือน (ออปชัน) T2 มี 2 จุดแจ้งเตือน
สัญญาณส่งออก (ออปชัน) A / V1 / V2 / RS A = 4–20mA, V1 = 0–5V, V2 = 0–10V, RS = RS485 (MODBUS-RTU)
ไฟเลี้ยง AC 220V / DC 24V เลือกได้ตามระบบที่ใช้

Model Code: XSA-LH____

ส่วน ความหมาย
XSA ซีรีส์ XSA (0.2 ระดับความแม่นยำ, 10 ครั้ง/วินาที)
LH ขนาดตัวเครื่อง: 96×48×112 mm / เจาะช่อง 92×45 mm
1 หรือ 2 จำนวนหลักแสดงผล: 1 = 4 หลัก, 2 = 5 หลัก
R หรือ I ประเภทอินพุต: R = Potentiometer (ตัวต้านทาน), I = กระแส DC (4–20mA)
T2 มีฟังก์ชัน Alarm 2 จุด (T2)
AC หรือ DC แหล่งจ่ายไฟ: AC = AC220V, DC = DC24V

🧩 โมเดลทั้งหมด:

📘 รุ่นแสดงผล 4 หลัก (4-digit display)

รหัสสินค้า อินพุต Alarm แหล่งจ่ายไฟ
XSA-LH1RAC Potentiometer ✖ AC220V
XSA-LH1RDC Potentiometer ✖ DC24V
XSA-LH1RT2AC Potentiometer ✔ 2 จุด AC220V
XSA-LH1RT2DC Potentiometer ✔ 2 จุด DC24V
XSA-LH1IAC 4–20mA ✖ AC220V
XSA-LH1IDC 4–20mA ✖ DC24V
XSA-LH1IT2AC 4–20mA ✔ 2 จุด AC220V
XSA-LH1IT2DC 4–20mA ✔ 2 จุด DC24V



📗 รุ่นแสดงผล 5 หลัก (5-digit display)

รหัสสินค้า อินพุต Alarm แหล่งจ่ายไฟ
XSA-LH2RAC Potentiometer ✖ AC220V
XSA-LH2RDC Potentiometer ✖ DC24V
XSA-LH2RT2AC Potentiometer ✔ 2 จุด AC220V
XSA-LH2RT2DC Potentiometer ✔ 2 จุด DC24V
XSA-LH2IAC 4–20mA ✖ AC220V
XSA-LH2IDC 4–20mA ✖ DC24V
XSA-LH2IT2AC 4–20mA ✔ 2 จุด AC220V
XSA-LH2IT2DC 4–20mA ✔ 2 จุด DC24V
