คำอธิบาย

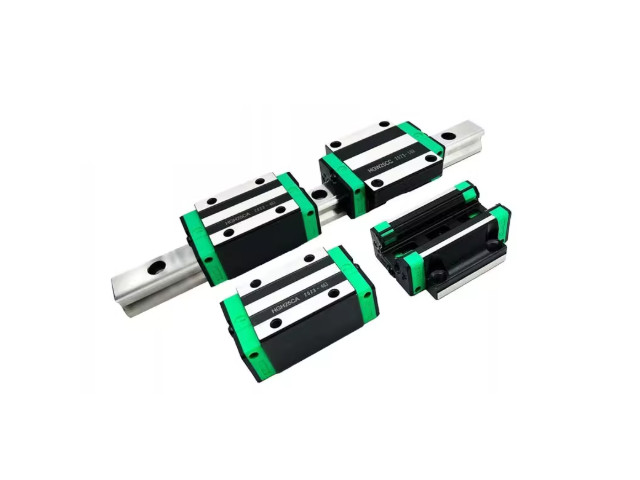

บล็อครางสไลด์ Linear Block, Sliding Block สำหรับรางสไลด์ (Linear Rail) ในอุตสาหกรรม
- ระบบร่องลูกปืน 4 แถว ให้ความแข็งแรงสูง รับแรงได้ทุกทิศทาง
- ดีไซน์ Self-Aligning ช่วยชดเชยพื้นผิวติดตั้งไม่เรียบ เดินเรียบ ติดตั้งง่าย
- บล็อก–ราง ใช้ร่วมกันได้ (Interchangeable)
- มี Retainer กันลูกปืนหลุดเมื่อถอดบล็อกจากราง
- เหมาะสำหรับ CNC, Automation, เครื่องจักรโหลดสูง
Specifications
- HGH20CA
- Accuracy class H
- Materiai Bearing steel
- Guide Width Diameter 20mm
- Carriage Type Square
- Linear Guideway Sliding Block
-
ใช้กับราง HGR20 (กว้าง 20 mm สั่งความยาวได้)
ในชุดประกอบด้วย
- 1set x บล็อครางสไลด์ Linear Guideway Sliding Block HGH20CA

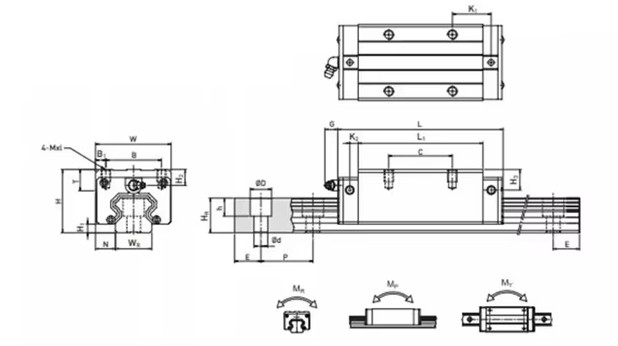

Dimension HGH20CA – Block Specifications
- Installation Height (H) 30 mm
- Block Width (W) 44 mm
- Base Width (B) 32.0 mm
- Hole Pitch (C) 36 mm
- L1 50.5 mm
- Block Length (L) 77.5 mm
- Mounting Screw (M × l) M5 × 6
- Dynamic Load Cdyn 17,750 N
- Static Load C0 27,760 N
รุ่นอื่นในซีรีส์ HG (ย่อ)
- HGH15CA → Cdyn 11,380 N
- HGH20CA → 17,750 N
- HGH20HA → 21,180 N
- HGH25CA → 26,480 N
- HGH30CA → 38,740 N
- HGH35CA → 49,520 N
- HGH45CA → 77,570 N
- HGH55CA → 114,440 N
- HGH65CA → 163,630 N
