คำอธิบาย

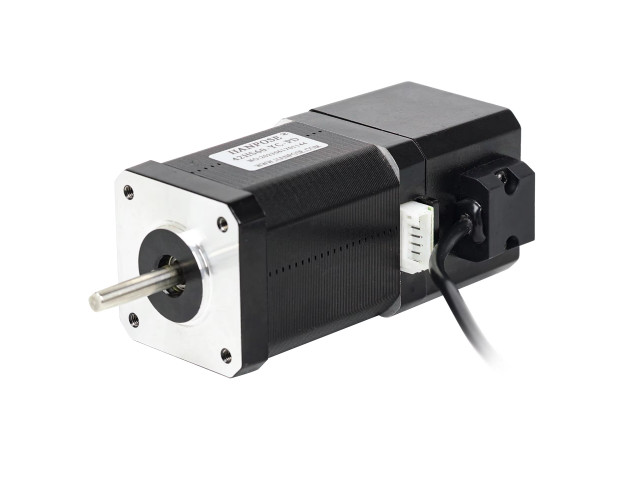

มอเตอร์สเต็ปเปอร์แบบลิเนียร์สกรูลีด Lead Screw Linear Nema17 Stepper Motor 42HT80-T1002-300-YC-PD Hanpose
ข้อมูลทางเทคนิค (Technical Parameters)
- Hanpose
- Model 42HS80-YC-PD
- Motor length 80mm
- Step angle 1.8°
- Rated current 2.5A
Drawing
High flex cable
มอเตอร์รุ่น 42HT80-T1002-300-YC-PD จาก HANPOSE เป็น Stepper Motor แบบมี Lead Screw (Linear Stepper Motor)
| รายการ | ค่า |
|---|---|
| ประเภทมอเตอร์ | Stepper Motor 2 เฟส |
| มุมก้าว (Step Angle) | 1.8°/step |
| กระแสต่อเฟส (Rated Current) | 2.5A |
| ความต้านทาน (Resistance) | 1.75Ω ±10% |
| ความเหนี่ยวนำ (Inductance) | 3.4mH ±20% |
| แรงดันใช้งาน (Rated Voltage) | 4.4V |
| แรงบิดยึด (Holding Torque) | 0.9 Nm |
| อุณหภูมิใช้งาน | -20°C ถึง +50°C |
| ระดับฉนวน (Insulation) | Class B |
| ความต้านทานฉนวน | ≥100MΩ @ 500VDC |
| อุณหภูมิที่เพิ่มขึ้น (Heat Rise) | 80K |
สเปค Lead Screw
| รายการ | ค่า |
|---|---|
| เส้นผ่านศูนย์กลาง (Diameter) | 10 mm |
| ระยะเกลียว (Lead) | 2 mm |
| ระยะเคลื่อนที่ต่อ 1 Step | 0.01 mm/step |
| ความยาว Lead Screw | 300 mm |
| ห้ามรับโหลดแนวรัศมี (Radial Load) | ✔️ ห้ามโดยเด็ดขาด |
การต่อสาย (Wiring)
| สีของสาย | ขั้ว |
|---|---|
| ดำ (Black) | A+ |
| เขียว (Green) | A- |
| แดง (Red) | B+ |
| น้ำเงิน (Blue) | B- |
⚠️ คำเตือน/คำแนะนำในการใช้งาน
- ห้ามให้ Lead Screw รับแรงในแนวรัศมี
- ห้ามจับหรือหนีบเกลียวด้วยวัตถุแข็ง
- เกลียวมีการทาน้ำมันเฉพาะ หากต้องการเติม กรุณาติดต่อผู้ผลิต
- ห้ามแกะหรือถอดชิ้นส่วนมอเตอร์ด้วยตัวเอง
- ควรจับที่ตัวมอเตอร์เมื่อเคลื่อนย้าย ห้ามจับสายไฟ
