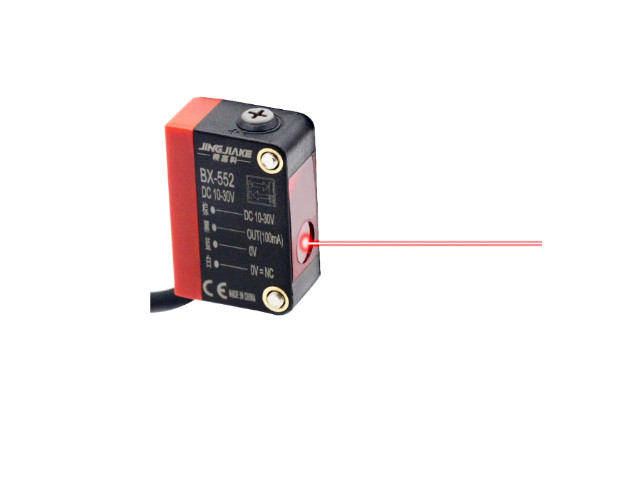

SL5001 เลเซอร์เซนเซอร์ตรวจจับวัตถุ Laser Sensor 500mm Adjust NPN NO+NC BX-552N

คำอธิบาย

Diffuse Mode Sensor เลเซอร์เซ็นเซอร์ตรวจจับวัตถุ ตัวรับและส่งในตัวเดียวกัน อาศัยวัตถุที่ต้องการนับเป็นตัวสะท้อนลำแสงกลับมายังตัวรับเซนเซอร์ ใช้ตรวจจับวัตถุในสายการผลิต และใช้เป็นอุปกรณ์การตรวจนับในระบบอัตโนมัติ เป็นเซนเซอร์ประเภทประเภทตรวจจับโดยตรงไม่ต้องสัมผัสชิ้นงาน

ข้อมูลด้านเทคนิค

• แรงดันใช้งาน DC12-24V
• ระยะตรวจจับ 10-500mm (ปรับระยะได้) Adjust turn Potentiometer
• Red laser Class II Laser (660nm)
• ขนาดจุด Spot size 1-2mm
• เอาต์พุต 2 Output
  • NPN NO+NC
• เวลาตอบสนอง Response Time 5ms
• ความถี่ Switching frequency 50-100Hz
• Effect of environmental illumination Incandescent lamp: below 3000Lx
• การติดตั้ง สกรูยึด M3 x 2pcs
• IP65
• ความยาวสาย Standard cable length: 2M

Wiring

1. แหล่งจ่ายไฟ น้ำตาล +V
2. น้ำเงิน GND 0V ขั้วลบของแหล่งจ่ายไฟ (–V)
3. เอาต์พุต สายสีดำ สัญญาณออก Output
4. สายขาว ใช้เลือก โหมด NO หรือ NC
   1. ถ้าต่อกับสายดำ → NC (สัญญาณออกปกติ, สัญญาณหายตอนตรวจจับ)
   2. ถ้าไม่ต่อ ลอยสาย → NO (สัญญาณออกเฉพาะตอนตรวจจับ)

ในชุดประกอบด้วย

• 1pcs x Sensor Laser สายยาว 1 เมตร
• 1pcs x Sensor Bracket + 1pcs x Screw Driver
• 1set x Screw

Dimension
