สเต็ปมอเตอร์ Kinco Stepper Motor 2S42Q-0240 2S42Q-0348

สเต็ปมอเตอร์ Kinco Stepper Motor 2S42Q-0240 2S42Q-0348

หมวดหมู่: ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

Kinco Stepper Motor 2S42Q-0240 2S42Q-0348

Stepper Motor (สเต็ปเปอร์มอเตอร์)

แบ่งตามขนาดหน้าแปลน:

  • 42 Series – ขนาดเล็ก ใช้ทั่วไป เช่น 2S42Q-0348
  • 57 Series – ขนาดกลาง กำลังมากขึ้น
  • 86, 110, 130 Series – ขนาดใหญ่ ใช้กับโหลดสูง

มีทั้งแบบ 2 เฟส และ 3 เฟส, ส่วนใหญ่เป็น Hybrid Stepper Motor ใช้แรงบิดสูง มีความละเอียดแม่นยำ รองรับ microstepping

Stepper Driver (ไดรเวอร์ขับมอเตอร์) แบ่งตามคุณสมบัติ:

  • CM Series – ไดรเวอร์ทั่วไปแบบ Pulse (PUL+DIR หรือ CW/CCW)
  • 2CM/3CM Series – ไดรเวอร์ 2/3 เฟส สำหรับ microstepping
  • FM Series – รองรับ Fieldbus (CANopen, RS485, EtherCAT)
  • CM422B/C – ไดรเวอร์ขนาดเล็ก รองรับ RS485 / CAN / Pulse

โมเดลยอดนิยม

Motor Torque (Nm) Current (A) Length (mm) Recommended Drivers
2S42Q-0348 0.34 0.7 / 1.4 48 2CM545, CM422B, FM860
2S57Q-0956 0.9 1.96 / 3.92 56 2CM560, 2CM860, CM880
2S86Q-3465 3.4 2.9 / 6.0 65 CM880, FM880

ข้อมูลจำเพาะ 42 Series

2S42Q-0240

  • แฟลนจ์ขนาด 42 mm, Step angle 1.8º
  • กระแสเฟส (Series/Parallel): 0.4 A / 0.4 A
  • แรงบิดยึด (Holding torque): ประมาณ 0.22 Nm
  • มอเตอร์ยาว 40 mm, น้ำหนัก ~0.28 kg, สายออก 8 เส้น

2S42Q-0348

  • แฟลนจ์ขนาด 42 mm, step angle 1.8º
  • กระแสเฟส (Series/Parallel): 0.7 A / 1.4 A
  • แรงบิดยึด: ประมาณ 0.34 Nm
  • ยาว 48 mm, น้ำหนัก ~0.36 kg, สายออก 8 เส้น

รุ่น 348 ให้แรงบิดสูงกว่าและมอเตอร์ใหญ่ขึ้นเล็กน้อย ขณะที่ 240 เหมาะกับโหลดเบา และกินไฟต่ำกว่า

  • เหมาะสำหรับใช้ร่วมกับ Driver 2CMxxx, CM422, CM880, FM860 เป็นต้น

Datasheet

แนะนำการเลือก Driver

ขึ้นกับ:

  • กระแสมอเตอร์ (Series / Parallel)
  • ระบบควบคุม: PULSE / RS485 / CAN / EtherCAT
  • ขนาดโหลด และความละเอียดที่ต้องการ

เช่น:

  • CM422B: ขนาดเล็ก ใช้กับมอเตอร์ 42, 57 series, รองรับ RS485 + PULSE
  • CM880C: รองรับ EtherCAT, มีกำลังสูง ใช้กับมอเตอร์ 86 series

Wiring & DIP Settings

ทุกรุ่นมี DIP switch สำหรับตั้งค่า: ตัวอย่าง: 2CM545 รองรับ 8 ระดับกระแส และ 15 ระดับ subdivision

  • Subdivision (ความละเอียด)
  • กระแส
  • Pulse mode (PUL+DIR, CW/CCW)

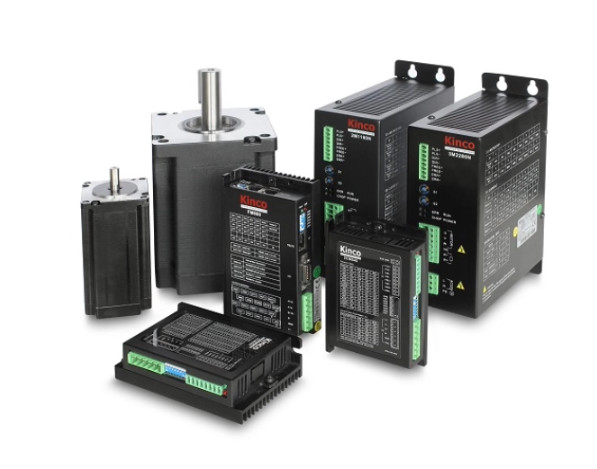

Kinco Stepper Motor Driver Series

Applicable Models:
2M2280N, 2M1180N, 2M880N, 2H1160, 3M2280N, 3M458, CM880A

Main Features:

  • รองรับสัญญาณควบคุม Pulse + Direction (PUL/DIR) หรือ CW/CCW
  • มีระบบ Pulse Dynamic Filtering ทำให้การทำงานที่ความเร็วต่ำมีความเรียบเนียน
  • รองรับ แรงดันอินพุตกว้าง (Wide Voltage Input) เพื่อให้การเดินสายไฟง่ายขึ้น
  • ระบบอัตโนมัติในการ ปรับจูนพารามิเตอร์การควบคุมให้เหมาะกับมอเตอร์แต่ละรุ่น ช่วยให้การขับเคลื่อนนุ่มนวล
  • ขนาดกะทัดรัด ประหยัดพื้นที่ติดตั้ง
  • รองรับสเต็ปเปอร์มอเตอร์แบบ 2 เฟส และ 3 เฟส (ขึ้นกับรุ่น)
  • ใช้งานได้กับระบบ PLC, Motion Controller, CNC, หรือ Arduino/ESP32 ผ่านสัญญาณ Pulse

เหมาะสำหรับการใช้งาน

  • เครื่องจักรอัตโนมัติ (Automation Machines)
  • หุ่นยนต์เชิงอุตสาหกรรม (Robotics, XYZ Tables)
  • ระบบควบคุมการเคลื่อนที่ (CNC, Pick & Place, Labeling, Cutting Machine)
  • เครื่องมือทดลองทางการศึกษา (PLC/IoT Motion Lab)
Series Phase Model Peak Current (A) Voltage Subdivision (Microstep) Weight (kg) Dimension (mm)
CM Series – 2-Phase Subdivision Type
2-Phase 2CM525 0.3 – 2.5 24 – 50 VDC 200 – 25,600 0.25 118 × 75.5 × 25.4
2-Phase 2CM545 1 – 4.5 24 – 50 VDC 200 – 25,600 0.25 118 × 75.5 × 25.4
2-Phase 2CM560 1.8 – 6 24 – 50 VDC 200 – 25,600 0.25 118 × 75.5 × 25.4
2-Phase 2CM860 1.8 – 6 24 – 70 VDC 200 – 25,600 0.25 118 × 75.5 × 25.4
2-Phase 2CM880 2.4 – 8 24 – 70 VDC 200 – 25,600 0.253 118 × 75.5 × 34
2-Phase 2CM0870 2.4 – 7.2 18 – 80 VAC 400 – 51,200 0.696 151 × 97.5 × 57.5
CM Series – 3-Phase Subdivision Type
3-Phase 3CM880 2.4 – 8 24 – 70 VDC 400 – 25,600 0.253 118 × 75.5 × 34
CM Series – 2 & 3-Phase Universal Type
2 & 3-Phase CM422B 0.1 – 2.5 12 – 40 VDC 200 – 65,535 0.11 93 × 56 × 21
2 & 3-Phase CM422C 0.1 – 2.5 12 – 40 VDC 200 – 65,535 0.11 93 × 56 × 21
2 & 3-Phase CM880A 0.15 – 8 24 – 70 VDC 200 – 65,535 0.29 108 × 75.5 × 34 (with teeth)
2 & 3-Phase CM880B 0.15 – 8 24 – 70 VDC 200 – 65,535 0.253 118 × 75.5 × 34 (with teeth)
2 & 3-Phase CM880C 0.15 – 8 24 – 70 VDC 200 – 65,535 0.253 118 × 75.5 × 34 (with teeth)
M Series – 2-Phase Subdivision Type
2-Phase 2M412 0.2 – 1.2 12 – 40 VDC 400 – 51,200 0.13 76 × 60 × 35.2
M Series – 2-Phase Half-Step Type
2-Phase 2H1160 2.5 – 6.5 60 – 123 VAC 200 – 400 1.77 200 × 123 × 86.5
M Series – High Power Subdivision Type
2-Phase 2M1180N 4.5 – 8 77 – 123 VAC 400 – 25,600 1.50 201 × 147 × 66
2-Phase 2M2280N 4.5 – 8 220 VAC ± 15% 400 – 25,600 — —
M Series – 3-Phase Subdivision Type
3-Phase 3M2280N 2.8 – 8 220 VAC ± 15% 400 – 20,000 — —
