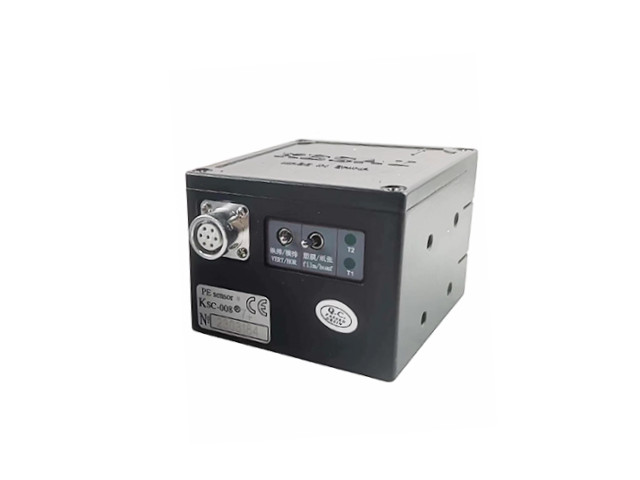

KSC-008 Recognition Distance Sensor เซนเซอร์สี / ใช้สำหรับการตรวจจับวัตถุสี Applicable to Transparent Plastic Film KSC008 เป็นเซ็นเซอร์สำหรับจับมาร์กสีบนงานพิมพ์, ฟิล์ม, กระดาษ, บรรจุภัณฑ์ จุดเด่นคือมีสวิตช์แยกวัสดุ ทำให้ใช้งานได้ทั้ง ฟิล์มใส / ฟิล์มมันวาว และ กระดาษด้าน-ผิวหยาบ ควรรักษาระยะอ่านที่ 8–12 mm แหล่งกำเนิดแสงต้องระบุ (ฟ้า / ขาว) ตอนสั่งซื้อ
- Color Mark Sensor KESAI KSC-008-W = Light Source White Light
ข้อมูลด้านเทคนิค
- แสงสีขาว Light Source White Light (แจ้งก่อนสั่งซื้อ)
- Supply Voltage DC10 – 30V
- Sensor Detection Distance 3~18mm
- Dimension 30.4 x 53 x 80 mm
1.ระยะตรวจจับ (Detection Distance)
- ช่วงการตรวจจับ: 3–18 mm
- ระยะที่แนะนำเพื่อเสถียรภาพ: ประมาณ 10 mm Switch for different material
2.สวิตช์เลือกวัสดุ flim/bumf (Material Selection Switch) ออกแบบมาเพื่อให้สัญญาณนิ่งที่สุดตามผิววัสดุที่ต่างกัน
Switch (A) Film Mode ใช้กับวัสดุผิวมันวาวหรือโปร่งใส เช่น
- OPP Film
- Foil
- Strong glossy paper
Switch (B) Paper Mode ใช้กับวัสดุผิวด้านหรือสะท้อนแสงน้อย เช่น
- Corrugated paper (กระดาษลูกฟูก)
- Wallpaper
- Pearl film
- Brown kraft paper
ตัวเซ็นเซอร์รองรับงานพิมพ์แบบ แนวตั้ง (Vertical) และ แนวนอน (Horizontal)
Vertical Mark (แนวตั้ง)
- ระบบมี ฟังก์ชัน Auto Adjust อัตโนมัติ
- แต่ต้อง เพิ่มระยะห่างระหว่างเซ็นเซอร์กับวัสดุ
- ถ้าเข้าใกล้เกินไป เซ็นเซอร์จะ ไม่สามารถตรวจจับสัญญาณได้
Horizontal Mark (แนวนอน)
- แนะนำให้ใช้เป็นค่าเริ่มต้น
- การอ่านสัญญาณ เสถียรกว่า เหมาะกับงานทั่วไป
- ใช้ได้กับฟิล์ม/กระดาษส่วนใหญ่โดยไม่ต้องปรับระยะเพิ่ม
- ต้องให้ แนวลำแสงตั้งฉากกับชิ้นงานหรือแผ่นสะท้อน (Keep beam axis straight)
- ระยะติดตั้งที่เหมาะสม: ประมาณ 10 mm
- ให้ปรับตำแหน่งให้ลำแสงตกตรงกลางมาร์กสีชัดที่สุด
ไฟแสดงสถานะสัญญาณ (Signal Indicator)
T1 Signal Indicator – ไฟสถานะสัญญาณจุดตรวจจับชุดที่ 1
T2 Signal Indicator – ไฟสถานะสัญญาณจุดตรวจจับชุดที่ 2
