คำอธิบาย
เครื่องแยกสัญญาณ 4-20mA แบบ 1 อินพุต 2 เอาต์พุต KB1-31-111 Isolation Signal Transmitter 1I+2O อุปกรณ์แยกสัญญาณและกระจายสัญญาณกระแส 4-20mA จาก 1 ช่องสัญญาณอินพุต ไปยัง 2 ช่องสัญญาณเอาต์พุตแบบ Isolated เหมาะสำหรับเชื่อมต่อ PLC, HMI, Data Logger, SCADA และระบบควบคุมอุตสาหกรรม ช่วยลดปัญหา Ground Loop และสัญญาณรบกวน เพิ่มความเสถียรในการส่งข้อมูลระยะไกล
คุณสมบัติเด่น
- รับสัญญาณอินพุตกระแส 4-20mA จำนวน 1 ช่อง
- ส่งสัญญาณเอาต์พุตกระแส 4-20mA จำนวน 2 ช่อง
- แยกวงจรอิสระระหว่าง Power Supply, Input, Output 1 และ Output 2
- ลดผลกระทบจาก Ground Loop และสัญญาณรบกวน
- ความแม่นยำสูง ±0.5% F.S
- ตอบสนองรวดเร็ว < 0.01 วินาที
- ใช้ไฟเลี้ยง DC24V
- ติดตั้งบนราง DIN Rail 35mm ได้ทันที
- เหมาะสำหรับงาน PLC, DCS, SCADA และระบบควบคุมอัตโนมัติ
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| Model | KB1-31-111 |
| Product Type | Isolation Signal Transmitter |
| Input Channels | 1 Channel |
| Input Signal | DC 4-20mA |
| Output Channels | 2 Channels |
| Output Signal | DC 4-20mA |
| Accuracy | ±0.5% F.S |
| Response Time | <0.01s (10~90%) |
| Power Supply | DC24V ±10% |
| Current Consumption | ≤20mA |
| Isolation | Power / Input / Output1 / Output2 Independent Isolation |
| Mounting Method | 35mm DIN Rail |
| Operating Principle | Signal Isolation & Signal Splitting |
การนำไปใช้งาน

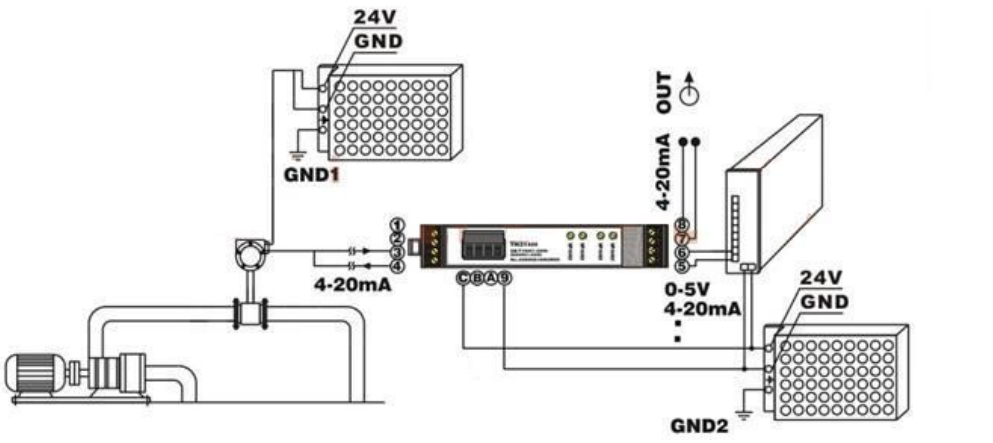

- แยกสัญญาณ 4-20mA จากเซนเซอร์ไปยัง PLC และ Data Logger พร้อมกัน
- ส่งสัญญาณจาก Transmitter ตัวเดียวไปยังหลายระบบควบคุม
- ป้องกันสัญญาณรบกวนในระบบโรงงานอุตสาหกรรม
- ใช้เชื่อมต่อเครื่องมือวัดกับระบบ SCADA
- ใช้งานร่วมกับ Pressure Transmitter, Flow Meter, Level Transmitter และ Temperature Transmitter
- กระจายสัญญาณจากเซนเซอร์ 1 ตัวไปยัง PLC สองชุดแบบอิสระ
KB1-31 111
สัญญาณอินพุต
- 1ช่อง สัญญาณกระแส 4-20mA
สัญญาณเอาท์พุต
- 2ช่อง สัญญาณกระแส 4-20mA

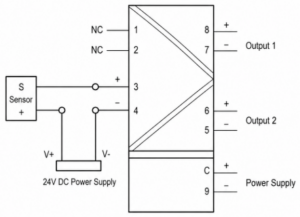

Wiring for 4-20mA 2Wire Sensor

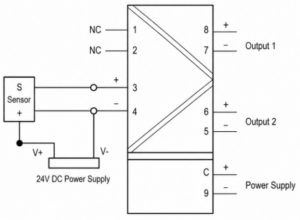

Wiring for 4-20mA 3Wire Sensor

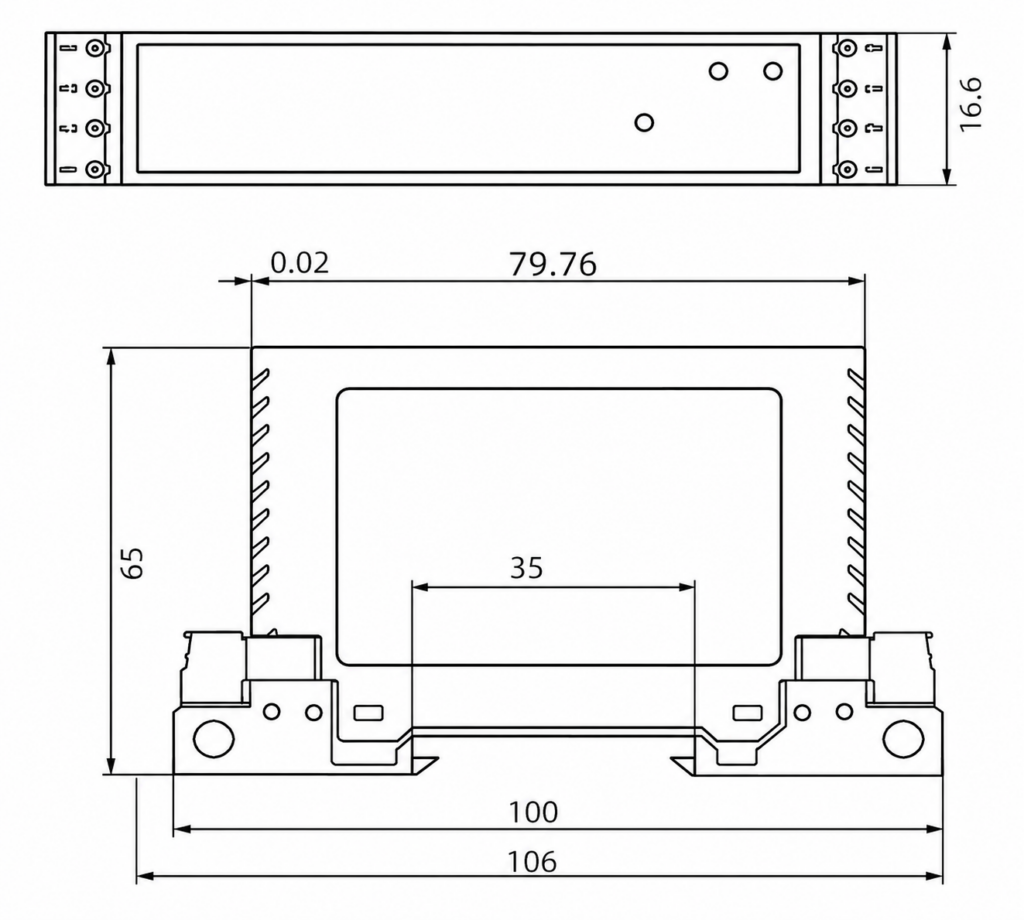

Dimension

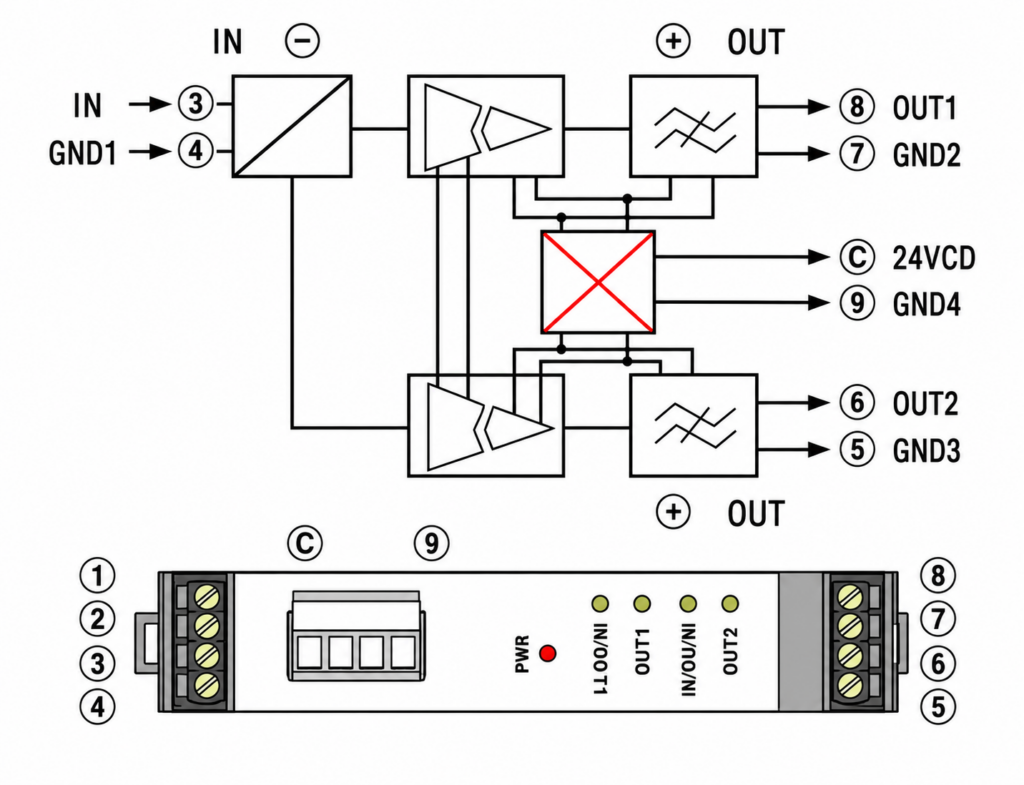

Terminal PinOut
ในชุดประกอบด้วย
- 1pcs x KB1-31 เครื่องส่งสัญญาณ KB1-31-111-4-20mA Isolation Signal Transmitter 1I+2O
ตารางรุ่น KB1-31 (1 In / 2 Out)
| ลำดับ | รหัสสินค้า | Input | Output 1 | Output 2 |
| 1 | KB1-31-111 | 4~20mA | 4~20mA | 4~20mA |
| 2 | KB1-31-112 | 4~20mA | 4~20mA | 0~20mA |
| 3 | KB1-31-11A | 4~20mA | 4~20mA | 0~5V |
| 4 | KB1-31-11C | 4~20mA | 4~20mA | 1~5V |
| 5 | KB1-31-11D | 4~20mA | 4~20mA | 0~10V |
| 175 | KB1-31-DCD | 0~10V | 1~5V | 0~10V |
KB Series รุ่นอื่นๆที่มีจำหน่าย
| Series | ประเภทสัญญาณอินพุต | จำนวนอินพุต I | จำนวนเอาต์พุต O | เอาต์พุต | รองรับ MODBUS | หมายเหตุ |
| KB1-30 | DC (4-20mA, 0-10V) | 1 | 1 | Analog (4–20mA ) | – | รุ่นพื้นฐาน ใช้ทั่วไป |
| KB1-31 | DC (4-20mA, 0-10V ) | 1 | 2 | Analog (4–20mA ) | – | แยก 1 สัญญาณ ออกเป็น 2 ช่อง |
| KB1-40 | AC Current (0-1A, 0-5A) | 1 | 1 | Analog (4–20mA ) | – | วัดกระแสไฟฟ้ากระแสสลับ |
| KB1-44 | AC Voltage (0-500V) | 1 | 1 | Analog (4–20mA ) | – | วัดแรงดันไฟฟ้ากระแสสลับ |
| KB2-32 | DC (4-20mA, 0-10V ) | 2 | 2 | Analog (4–20mA ) | – | สำหรับงาน 2 Channel |
| KBM-30 | DC (4-20mA, 0-10V ) | 1 | MODBUS RTU | Digital (RS485 MODBUS) | รองรับ MODBUS | ใช้ส่งสัญญาณผ่าน RS485 |
| KBM-50 | RTD (Pt100) | 1 | MODBUS RTU | Digital (RS485 MODBUS) | รองรับ MODBUS | ส่งค่าอุณหภูมิแบบ RTD ผ่าน RS485 |
| KBM-52 | Thermocouple (K, J ) | 1 | MODBUS RTU | Digital (RS485 MODBUS) | รองรับ MODBUS | ส่งค่าอุณหภูมิแบบเทอร์โมคัปเปิล ผ่าน RS485 |
ใช้งานอย่างไร?
- หากต้องการ แยกสัญญาณ 1 → 2 → ใช้ KB1-31
- หากต้องการเชื่อมต่อกับ PLC/SCADA ผ่าน RS485 → ใช้ KBM-30 /KBM-50 / KBM-52
- หากต้องการวัดกระแสหรือแรงดัน ไฟฟ้ากระแสสลับ → ใช้ KB1-40 / KB1-44
- หากมี 2 Input/2 Output แบบแยกอิสระ → ใช้ KB2-32
