คำอธิบาย

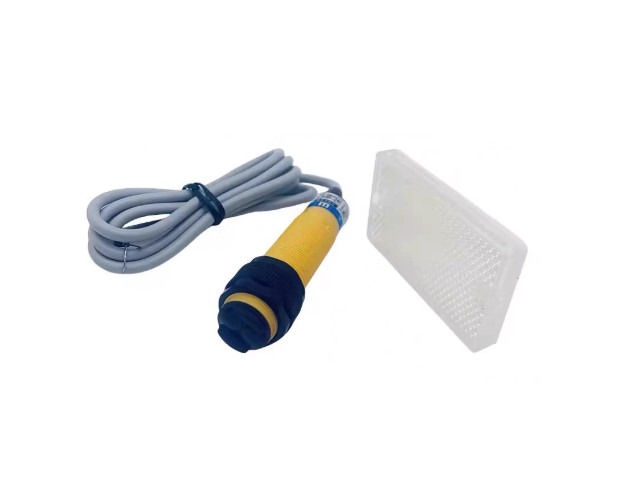

Photoelectric Sensor Retro-reflective เซนเซอร์อินฟราเรดตรวจจับวัตถุระยะไกล Photoelectric Infrared Sensor Switch โฟโต้สวิตช์ (Photo Switch) ใช้ตรวจจับวัตถุ ระยะตรวจจับเซนเซอร์ ใช้งานสายการผลิต และใช้เป็นอุปกรณ์การตรวจนับในระบบอัตโนมัติ เป็นเซนเซอร์ประเภทประเภท Retro-Reflective ตรวจจับโดย ทำงานร่วมกับแผ่นสะท้อน Reflectors สามารถตรวจจับการเปลี่ยนแปลง ได้โดยไม่ต้องสัมผัสชิ้นงาน
ข้อมูลด้านเทคนิค
- Retro-Reflective Type ทำงานร่วมกับแผ่นสะท้อน Reflectors Plate
- Output NPN-NO
- แรงดันไฟฟ้าอินพุต 6-36Vdc
- ระยะตรวจจับ 200cm (ปรับระยะได้)
- Response time < 2ms
- การติดตั้ง เจาะรู เส้นผ่าศูนย์กลาง 18 mm
ในชุดประกอบด้วย
- 1pcs x Infrared Photo Electric Sensor

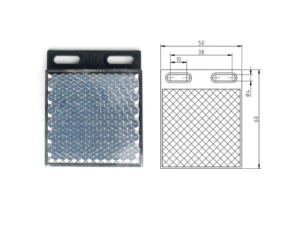

- 1pcs x แผ่นสะท้อนลำแสง Sensor reflector
การต่อสาย การต่อใช้งาน Infrared photoelectric sensor
- สายสีน้ำตาล ไฟเลี้ยง + VCC
- สายสีน้ำเงิน กราวด์ GND
- สายสีดำ สัญญาณออก Signal Output
ข้อควรระวัง
เชื่อมต่อ Sensor โหลดที่กินกระแสมากกว่า 300mA ให้ใช้การต่อผ่านรีเลย์ขนาดเล็ก
Dimension (mm)
Photoelectric Sensor type
ตัวอย่างโปรแกรมใช้ Arduino + Photoelectric Sensor
ตารางเปรียบเทียบแต่ละรุ่น
| รุ่น | แหล่งจ่าย | จำนวนสาย | ชนิดเอาต์พุต | การทำงาน |
|---|---|---|---|---|
| E3F-R2N1 | DC | 3-wire | NPN | NO (ปกติเปิด) |
| E3F-R2N1 Short Style | DC | 3-wire | NPN | NO |
| E3F-R2N2 | DC | 3-wire | NPN | NC (ปกติปิด) |
| E3F-R2P1 | DC | 3-wire | PNP | NO |
| E3F-R2P2 | DC | 3-wire | PNP | NC |
| E3F-R2Y1 | AC | 2-wire | — | NO |
| E3F-R2Y2 | AC | 2-wire | — | NC |
| E3F-R2N3 | DC | 4-wire | NPN | NO + NC ในตัวเดียว (เลือกใช้ได้) |
| E3F-R2P3 | DC | 4-wire | PNP | NO + NC ในตัวเดียว |
