คำอธิบาย
กล้องอุตสาหกรรม USB Camera 2MP AR0234 MFV ELP Global Shutter
กล้อง USB Global Shutter พร้อม Trigger สำหรับงานอุตสาหกรรม (AR0234)
กล้องอุตสาหกรรมความเร็วสูง ใช้เซ็นเซอร์ Aptina AR0234 แบบ Global Shutter ความละเอียด 2.3MP (1920×1200) ออกแบบมาสำหรับงานที่ต้องการจับภาพวัตถุเคลื่อนที่เร็วโดยไม่เกิดอาการภาพบิด (Rolling Shutter Distortion) และ รองรับพินอินพุต Trigger บนฮาร์ดแวร์โดยตรง เหมาะสำหรับระบบตรวจสอบในสายการผลิตและระบบอัตโนมัติ
จุดเด่น
- ใช้เซ็นเซอร์ Aptina AR0234 แบบ Global Shutter ให้ภาพคมชัด ลดภาพบิดเบี้ยวขณะถ่ายวัตถุเคลื่อนที่เร็ว
- ความละเอียดสูงสุด 1920 × 1200 (2.3MP) รองรับงานตรวจจับภาพที่ต้องการรายละเอียดสูง
- รองรับอัตราเฟรมสูงสุด 90fps ที่ 1920 × 1200 / 1080P และสูงสุด 120fps ในบางความละเอียด
- รองรับ Hardware Trigger สำหรับสั่งจับภาพแบบแม่นยำในระบบ Machine Vision และ Automation
- รองรับ Flash Sync Output สำหรับใช้งานร่วมกับไฟ Strobe หรือแสงภายนอก
- เชื่อมต่อผ่าน USB 2.0 มาตรฐาน UVC Plug & Play ใช้งานได้ทันที ไม่ต้องติดตั้ง Driver เพิ่ม
- รองรับ Windows, Linux, macOS, Android, Raspberry Pi และ NVIDIA Jetson
- มีเลนส์ให้เลือกหลายระยะ 2.1mm / 2.8mm / 3.6mm / 6mm / 8mm / 12mm / 16mm / 25mm ตามลักษณะงาน
- เหมาะสำหรับ Machine Vision, Barcode/QR Code Reading, OCR, Motion Capture, AGV, Robotics และ Industrial Automation
เหมาะสำหรับงาน
- Machine Vision & Industrial Inspection
- ระบบ Conveyor / Automation Line
- หุ่นยนต์, AGV, Robot Vision
- งานถ่ายภาพความเร็วสูง และระบบ Trigger-based Camera
AR0234 + พินอินพุต Trigger
ถ้าต้องการกล้อง USB ที่จับภาพตามจังหวะสัญญาณภายนอกได้จริง ไม่ใช่แค่สตรีมวิดีโอทั่วไป รุ่นนี้คือคำตอบสำหรับงานอุตสาหกรรมและงานตรวจสอบที่ต้องการความแม่นยำสูง

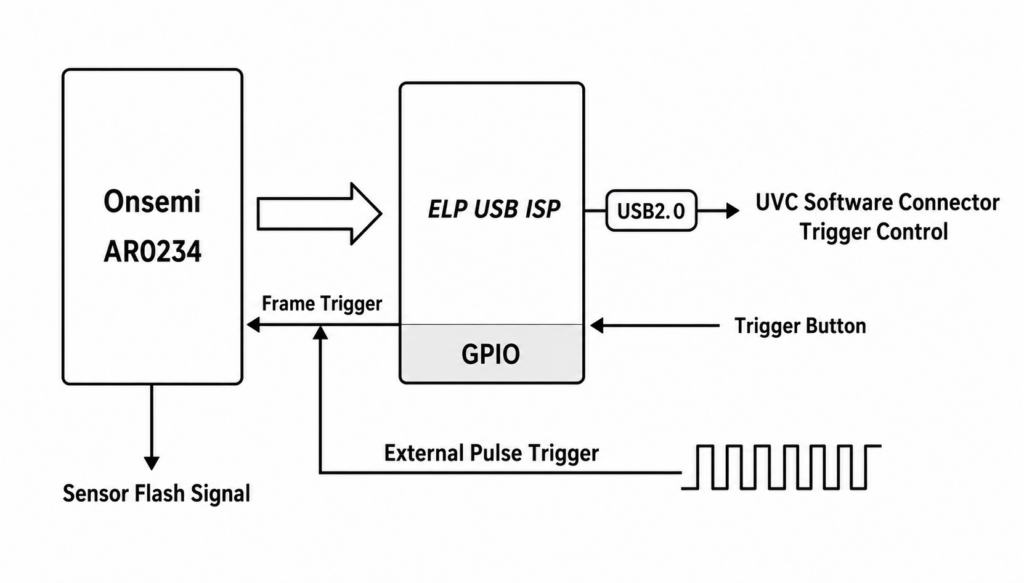

เซ็นเซอร์ AR0234 มาพร้อม พินอินพุต Trigger Frame และ พินเอาต์พุตสัญญาณ Flash (GPIO) บนบอร์ด USB ISP โดยออกแบบมาเพื่อการควบคุมการจับภาพที่แม่นยำในงานอุตสาหกรรม
- รองรับการ Trigger แบบต่อเนื่อง (Continuous Trigger)
- รองรับ Trigger เฟรมเดี่ยว (Single-frame Trigger)
- รองรับการ Trigger ผ่าน ปุ่มบนบอร์ด และการควบคุมผ่าน ซอฟต์แวร์ UVC
- สามารถเชื่อมต่อ อุปกรณ์ฮาร์ดแวร์ภายนอก เพื่อสั่ง Trigger ด้วยสัญญาณพัลส์หรือสัญญาณระดับสูง (Hardware Trigger)
- มี สัญญาณ Flash Output ที่ซิงโครไนซ์กับ Trigger โดยตรง ช่วยให้ควบคุมแฟลชหรือสโตรบได้ในระดับ ไมโครวินาที
-
จุดเด่นสำคัญ: Trigger และ Flash ทำงานที่ระดับฮาร์ดแวร์จริง เหมาะสำหรับงาน Machine Vision, Conveyor, Automation และการตรวจสอบที่ต้องการความแม่นยำของจังหวะภาพสูง
Frame Rate
| Resolution | MJPEG | YUYV |
|---|---|---|
| 1920×1200 | 90fps | 5fps |
| 1920×1080 | 90fps | 5fps |
| 1280×720 | 120fps | 10fps |
| 1024×768 | 120fps | 10fps |
| 640×480 | 120fps | 30fps |

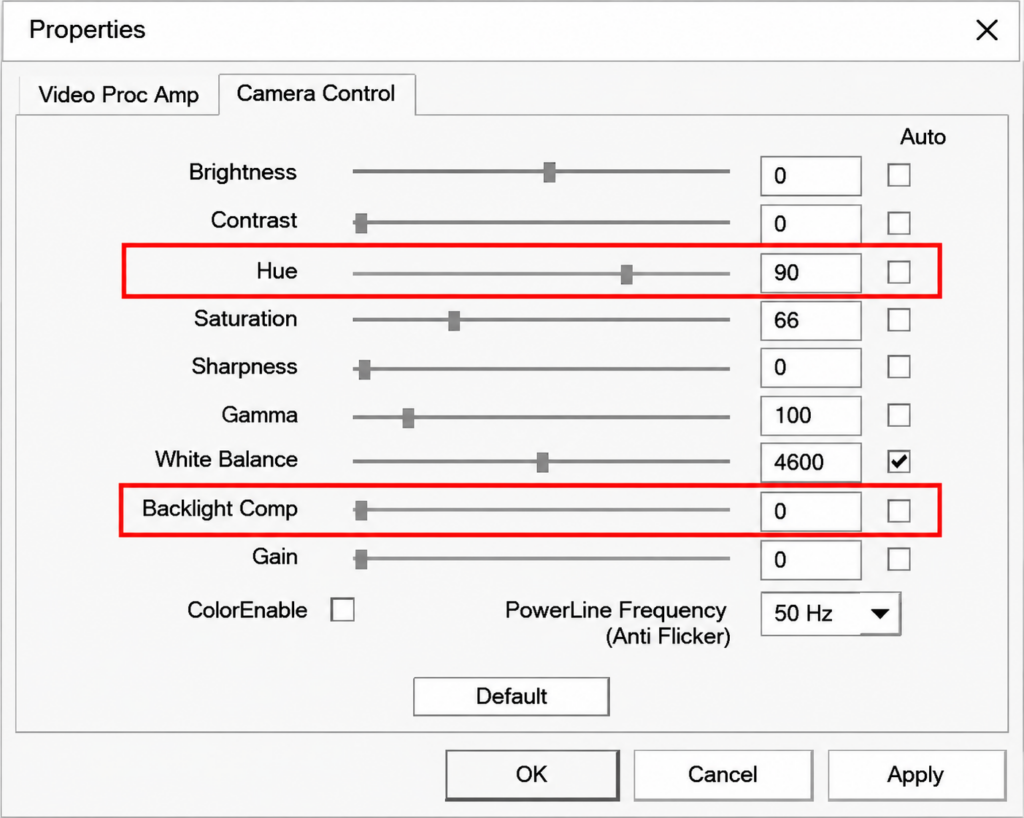

การตั้งค่าโหมด Trigger
การใช้งานโหมด Trigger ต้องตั้งค่าพารามิเตอร์ “แสงไฟ / Backlight (UVC)”
หมายเหตุ : ไม่สามารถใช้ Software Trigger และ Hardware Trigger พร้อมกันได้
โหมดการทำงาน
0) Backlight = 0 | Free-run Mode
- ไม่เปิดใช้งาน Trigger
- กล้องสตรีมวิดีโออัตโนมัติที่อัตราเฟรมสูงสุดของความละเอียดนั้น
1) Backlight = 1 | Software Continuous Trigger
- ควบคุมความถี่ Trigger ผ่านพารามิเตอร์ Hue (UVC)
- ส่งเฟรมต่อเนื่องตามความถี่ Trigger ที่ตั้งไว้
- อัตราเฟรมจริงขึ้นกับความถี่ Trigger และเวลาเปิดรับแสง
- ความถี่พัลส์ต้องไม่เกิน FPS สูงสุดของความละเอียด
- 1920×1200: 1–90 Hz
- 1280×720: 1–120 Hz
2) Backlight = 2 | Hardware Trigger Mode
- รับสัญญาณ Trigger จาก พัลส์ภายนอกหรือสัญญาณระดับสูง
- เหมาะสำหรับ PLC / Sensor / Encoder / Automation Line
3) Backlight = 3 | Software Single-Frame Trigger
- สั่งจับภาพทีละเฟรมผ่านพารามิเตอร์ Hue (UVC)
- ส่งค่า 100 (Decimal) → ออกภาพ 1 เฟรมต่อคำสั่ง
- ไม่มีคำสั่ง → ไม่มีภาพออก
4) Backlight = 4 | Button Single-Frame Trigger
-
กดปุ่มบนบอร์ด 1 ครั้ง → ออกภาพ 1 เฟรม

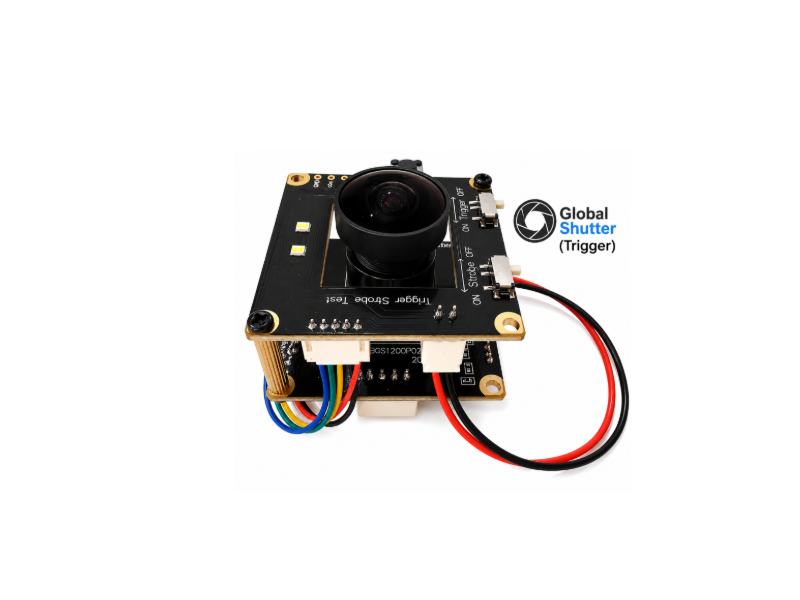

ผังขา Trigger / Flash (ZH1.5-5P)
กล้อง AR0234 รุ่นนี้เชื่อมต่อสัญญาณภายนอกผ่าน ขั้วต่อ ZH1.5-5P สำหรับควบคุมการ Trigger และการซิงโครไนซ์แฟลช เหมาะสำหรับงานอุตสาหกรรมและระบบอัตโนมัติ
| หมายเลขพิน | ชื่อสัญญาณ | ทิศทาง | คำอธิบาย |
|---|---|---|---|
| 1 | LEDEN | Input | เปิดใช้งานแฟลช (มาตรฐาน 3.3V) |
| 2 | MODE | Input | เลือกโหมด Trigger (มาตรฐาน 3.3V) |
| 3 | SYNC / TRIGGER | Input | รับสัญญาณ Hardware Trigger (มาตรฐาน 1.8V) |
| 4 | STRB / FLASH | Output | สัญญาณแฟลชเอาต์พุต ซิงโครไนซ์กับ Trigger (1.8V) |
| 5 | GND | – | กราวด์ (ต้องต่อกราวด์ร่วมกับอุปกรณ์ภายนอก) |
หมายเหตุสำคัญ
- ขา Trigger และ Flash ใช้ Logic 1.8V หากเชื่อมต่อกับ PLC, MCU หรืออุปกรณ์ 3.3V / 5V / 24V ต้องมี วงจรแปลงระดับสัญญาณ (Level Shifter / Opto / Transistor)
-
การต่อ GND ร่วมกัน เป็นสิ่งจำเป็น เพื่อให้ Trigger และ Flash ทำงานได้ถูกต้อง
Global Shutter Trigger operation Manual
ในชุดประกอบด้วย
- 1pcs x กล้องอุตสาหกรรม Industrial USB Camera

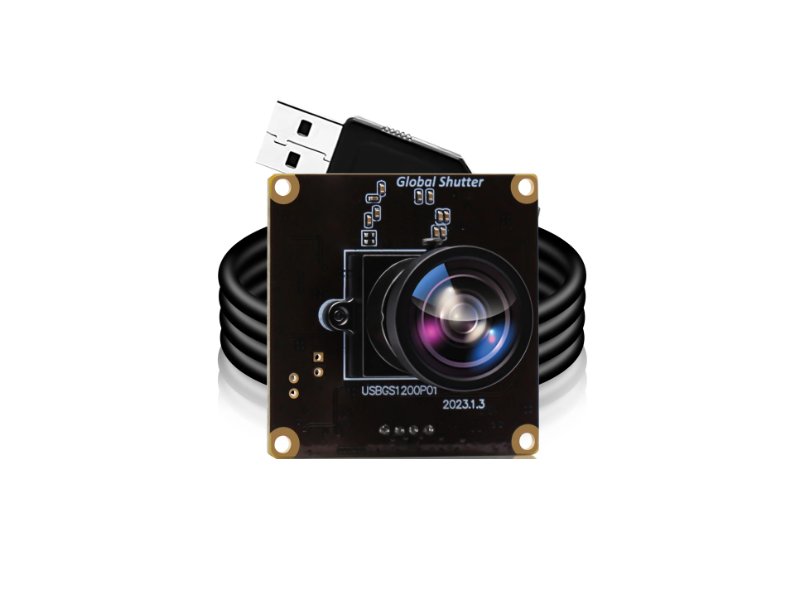

- 1pcs x Industrial USB Camera 2MP AR0234 Lens 2.1mm (120 degree) Global Shutter
- 1pcs x สาย USB

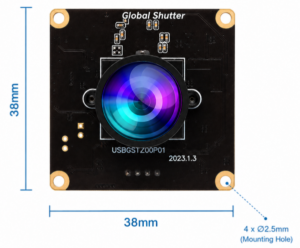

Dimension
- 38x38mm
Vision Development UVC Industrial Camera USB Cameras SDK for reference
- SDK for Windows System
- SDK for Android System
- SDK for Linux System
- SDK for H.264 USB Cameras in Linux System
Software CiRA CORE, CiRA CORE, CiRACORE
รุ่นที่เลือกได้
ELP-USBGS1200P02 Lens Options / HFOV
| Model | Lens | HFOV | มุมมอง |
|---|---|---|---|
| CR2M21-1 ELP-USBGS1200P02-L21 | 2.1mm | 120° | กว้างมาก |
| CR2M21-2 ELP-USBGS1200P02-L28 | 2.8mm | 114° | กว้างมาก |
| CR2M21-3 ELP-USBGS1200P02-L36 | 3.6mm | 87° | กว้าง |
| CR2M21-4 ELP-USBGS1200P02-L60 | 6mm | 57° | กลาง |
| CR2M21-5 ELP-USBGS1200P02-L80 | 8mm | 44° | แคบ/เจาะจุด |
| CR2M21-6 ELP-USBGS1200P02-L12 | 12mm | 26° | แคบมาก |
| CR2M21-7 ELP-USBGS1200P02-L16 | 16mm | 21° | ซูมไกล |
| CR2M21-8 ELP-USBGS1200P02-L25 | 25mm | 12° | ซูมไกลมาก |
แนะนำการเลือกเลนส์
- 2.1mm / 2.8mm → มุมกว้างมาก เหมาะกับ AGV, Robot Navigation, Monitoring
- 3.6mm → ใช้งานทั่วไป มุมมองสมดุลที่สุด
- 6mm → งานตรวจสอบชิ้นงานระยะกลาง
- 8mm → อ่านบาร์โค้ด, OCR, ตรวจสอบชิ้นงานขนาดเล็ก
- 12mm / 16mm / 25mm → งาน Machine Vision ระยะไกล หรือโฟกัสเฉพาะจุด
จุดเด่นของ Global Shutter
Global Shutter จะจับภาพทุกพิกเซลพร้อมกัน ทำให้:
- ไม่มีภาพเอียงหรือบิดเบือนจากการเคลื่อนที่
- เหมาะกับสายพานความเร็วสูง
- เหมาะกับหุ่นยนต์และ AGV
- เหมาะกับการอ่าน Barcode/QR Code ขณะวัตถุเคลื่อนที่
- ให้ผลลัพธ์ Machine Vision ที่แม่นยำกว่า Rolling Shutter
รุ่น ELP-USBGS1200P02-L36 (3.6mm, HFOV 87°) ถือเป็นรุ่นที่นิยมที่สุด เพราะให้มุมมองกว้างพอสำหรับงาน Automation ทั่วไป โดยยังคงรายละเอียดของภาพได้ดี ไม่กว้างจนเกิด Distortion มากเหมือนเลนส์ 2.1mm และ 2.8mm.
