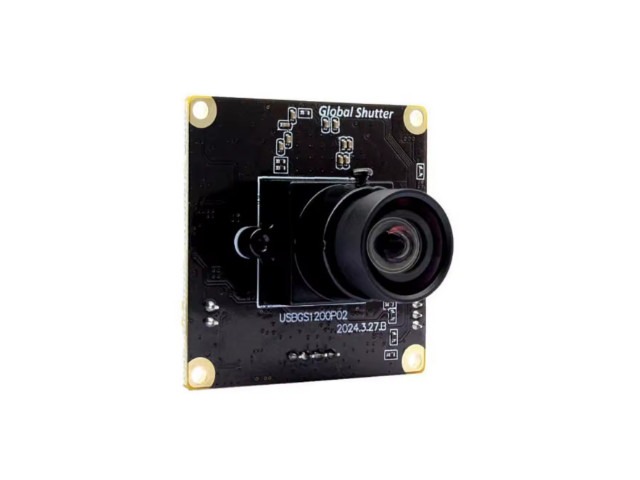

กล้องอุตสาหกรรม USB Camera 2MP AR0234 MFV ELP Global Shutter
กล้อง USB Global Shutter พร้อม Trigger สำหรับงานอุตสาหกรรม (AR0234)
กล้องอุตสาหกรรมความเร็วสูง ใช้เซ็นเซอร์ Aptina AR0234 แบบ Global Shutter ความละเอียด 2.3MP (1920×1200) ออกแบบมาสำหรับงานที่ต้องการจับภาพวัตถุเคลื่อนที่เร็วโดยไม่เกิดอาการภาพบิด (Rolling Shutter Distortion) และ รองรับพินอินพุต Trigger บนฮาร์ดแวร์โดยตรง เหมาะสำหรับระบบตรวจสอบในสายการผลิตและระบบอัตโนมัติ
จุดเด่นสินค้า
- เซ็นเซอร์ AR0234 Global Shutter ภาพคมชัดแม้ถ่ายวัตถุความเร็วสูง
- มีพินอินพุต Trigger (Hardware Trigger) สำหรับควบคุมการจับภาพแบบแม่นยำ
- รองรับ Flash Sync Output สำหรับซิงโครไนซ์ไฟสโตรบ
- อัตราเฟรมสูงสุด 90fps @ 1920×1200 / 1080P
- มาตรฐาน UVC Plug & Play ไม่ต้องติดตั้งไดรเวอร์
- ใช้งานได้กับ Windows / Linux / macOS / Raspberry Pi / Jetson
เหมาะสำหรับงาน
- Machine Vision & Industrial Inspection
- ระบบ Conveyor / Automation Line
- หุ่นยนต์, AGV, Robot Vision
- งานถ่ายภาพความเร็วสูง และระบบ Trigger-based Camera
AR0234 + พินอินพุต Trigger
ถ้าต้องการกล้อง USB ที่จับภาพตามจังหวะสัญญาณภายนอกได้จริง ไม่ใช่แค่สตรีมวิดีโอทั่วไป รุ่นนี้คือคำตอบสำหรับงานอุตสาหกรรมและงานตรวจสอบที่ต้องการความแม่นยำสูง

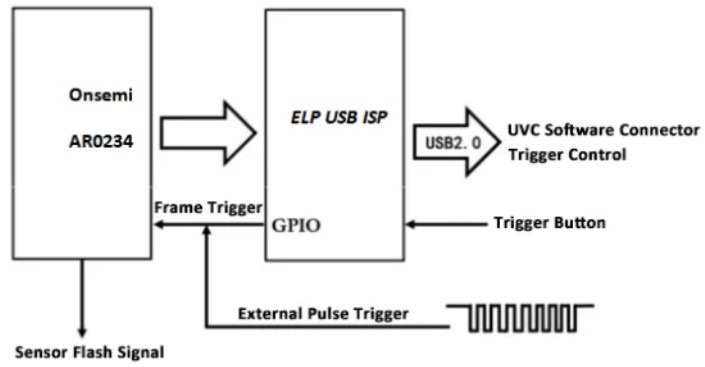

เซ็นเซอร์ AR0234 มาพร้อม พินอินพุต Trigger Frame และ พินเอาต์พุตสัญญาณ Flash (GPIO) บนบอร์ด USB ISP โดยออกแบบมาเพื่อการควบคุมการจับภาพที่แม่นยำในงานอุตสาหกรรม
- รองรับการ Trigger แบบต่อเนื่อง (Continuous Trigger)
- รองรับ Trigger เฟรมเดี่ยว (Single-frame Trigger)
- รองรับการ Trigger ผ่าน ปุ่มบนบอร์ด และการควบคุมผ่าน ซอฟต์แวร์ UVC
- สามารถเชื่อมต่อ อุปกรณ์ฮาร์ดแวร์ภายนอก เพื่อสั่ง Trigger ด้วยสัญญาณพัลส์หรือสัญญาณระดับสูง (Hardware Trigger)
- มี สัญญาณ Flash Output ที่ซิงโครไนซ์กับ Trigger โดยตรง ช่วยให้ควบคุมแฟลชหรือสโตรบได้ในระดับ ไมโครวินาที
-
จุดเด่นสำคัญ: Trigger และ Flash ทำงานที่ระดับฮาร์ดแวร์จริง เหมาะสำหรับงาน Machine Vision, Conveyor, Automation และการตรวจสอบที่ต้องการความแม่นยำของจังหวะภาพสูง
การตั้งค่าโหมด Trigger
การใช้งานโหมด Trigger ต้องตั้งค่าพารามิเตอร์ “แสงไฟ / Backlight (UVC)”
หมายเหตุสำคัญ: ไม่สามารถใช้ Software Trigger และ Hardware Trigger พร้อมกันได้
โหมดการทำงาน
0) Backlight = 0 | Free-run Mode
- ไม่เปิดใช้งาน Trigger
- กล้องสตรีมวิดีโออัตโนมัติที่อัตราเฟรมสูงสุดของความละเอียดนั้น
1) Backlight = 1 | Software Continuous Trigger
- ควบคุมความถี่ Trigger ผ่านพารามิเตอร์ Hue (UVC)
- ส่งเฟรมต่อเนื่องตามความถี่ Trigger ที่ตั้งไว้
- อัตราเฟรมจริงขึ้นกับความถี่ Trigger และเวลาเปิดรับแสง
- ความถี่พัลส์ต้องไม่เกิน FPS สูงสุดของความละเอียด
- 1920×1200: 1–90 Hz
- 1280×720: 1–120 Hz
2) Backlight = 2 | Hardware Trigger Mode
- รับสัญญาณ Trigger จาก พัลส์ภายนอกหรือสัญญาณระดับสูง
- เหมาะสำหรับ PLC / Sensor / Encoder / Automation Line
3) Backlight = 3 | Software Single-Frame Trigger
- สั่งจับภาพทีละเฟรมผ่านพารามิเตอร์ Hue (UVC)
- ส่งค่า 100 (Decimal) → ออกภาพ 1 เฟรมต่อคำสั่ง
- ไม่มีคำสั่ง → ไม่มีภาพออก
4) Backlight = 4 | Button Single-Frame Trigger
-
กดปุ่มบนบอร์ด 1 ครั้ง → ออกภาพ 1 เฟรม
ผังขา Trigger / Flash (ZH1.5-5P)
กล้อง AR0234 รุ่นนี้เชื่อมต่อสัญญาณภายนอกผ่าน ขั้วต่อ ZH1.5-5P สำหรับควบคุมการ Trigger และการซิงโครไนซ์แฟลช เหมาะสำหรับงานอุตสาหกรรมและระบบอัตโนมัติ
| หมายเลขพิน | ชื่อสัญญาณ | ทิศทาง | คำอธิบาย |
|---|---|---|---|
| 1 | LEDEN | Input | เปิดใช้งานแฟลช (มาตรฐาน 3.3V) |
| 2 | MODE | Input | เลือกโหมด Trigger (มาตรฐาน 3.3V) |
| 3 | SYNC / TRIGGER | Input | รับสัญญาณ Hardware Trigger (มาตรฐาน 1.8V) |
| 4 | STRB / FLASH | Output | สัญญาณแฟลชเอาต์พุต ซิงโครไนซ์กับ Trigger (1.8V) |
| 5 | GND | – | กราวด์ (ต้องต่อกราวด์ร่วมกับอุปกรณ์ภายนอก) |
หมายเหตุสำคัญ
- ขา Trigger และ Flash ใช้ Logic 1.8V หากเชื่อมต่อกับ PLC, MCU หรืออุปกรณ์ 3.3V / 5V / 24V ต้องมี วงจรแปลงระดับสัญญาณ (Level Shifter / Opto / Transistor)
-
การต่อ GND ร่วมกัน เป็นสิ่งจำเป็น เพื่อให้ Trigger และ Flash ทำงานได้ถูกต้อง
Global Shutter Trigger operation Manual
ในชุดประกอบด้วย
- 1pcs x กล้องอุตสาหกรรม Industrial USB Camera
- 1pcs x Industrial USB Camera 2MP AR0234 Lens 2.1mm (120 degree) Global Shutter
- 1pcs x สาย USB
Dimension
Vision Development UVC Industrial Camera USB Cameras SDK for reference
- SDK for Windows System
- SDK for Android System
- SDK for Linux System
- SDK for H.264 USB Cameras in Linux System
Software CiRA CORE, CiRA CORE, CiRACORE
รุ่นที่เลือกได้:
- ELP-USBGS1200P02-L21 HFOV 120 องศา
- ELP-USBGS1200P02-L28 HFOV 114 องศา
- ELP-USBGS1200P02-L60 HFOV 57 องศา
- ELP-USBGS1200P02-L80 HFOV 44 องศา
- ELP-USBGS1200P02-L12 HFOV 26 องศา
- ELP-USBGS1200P02-L16 HFOV 21 องศา
- ELP-USBGS1200P02-L25 HFOV 12 องศา
