คำอธิบาย
Inductive Proximity Sensor Switch” หรือ “อินดักทีฟพร็อกซิมิตี้เซนเซอร์” เป็นเซนเซอร์ที่ใช้หลักการ สร้างสนามแม่เหล็กไฟฟ้า (Electromagnetic Field) เพื่อ ตรวจจับวัตถุที่เป็นโลหะ โดยไม่ต้องสัมผัสกับวัตถุนั้นโดยตรง
คุณสมบัติเด่น
- ตรวจจับวัตถุที่เป็นโลหะโดยไม่ต้องสัมผัส
รองรับแรงดันไฟ DC6–36V
มีไฟ LED แสดงสถานะการตรวจจับ
สเปกสินค้า (Specifications)
- ประเภทเซนเซอร์: Inductive Proximity Sensor
- หลักการตรวจจับ: สนามแม่เหล็กไฟฟ้า
- วัตถุที่ตรวจจับได้: โลหะ
- แรงดันใช้งาน: DC6–36V
- ระยะตรวจจับ: 1–15mm ปรับได้
- รูปแบบเอาต์พุต: NPN NO
- กระแสเอาต์พุตสูงสุด: 300mA
- ความถี่ตอบสนอง: 100Hz
- ความยาวสายไฟ: 1 เมตร
ในชุดประกอบด้วย

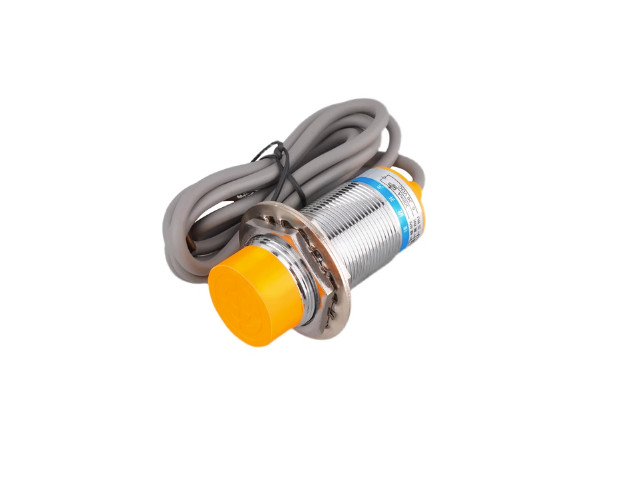

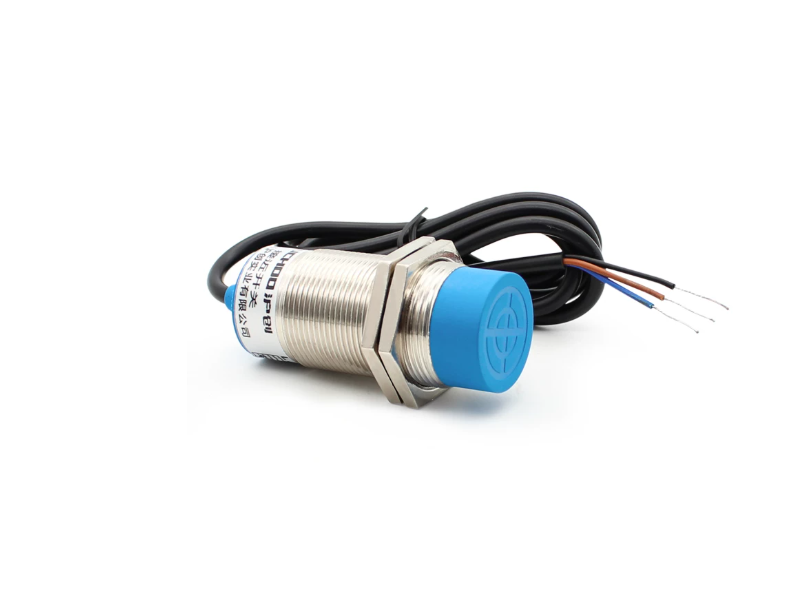

- 1 ชิ้น x อินดักทีฟพร็อกซิมิตี้เซนเซอร์ M30
2 ชิ้น x นอตสำหรับยึดติดตั้ง
การต่อสาย Wiring Diagram
- สายสีน้ำตาล ไฟเลี้ยง VCC
- สายสีน้ำเงิน GND
- สายสีดำ OUTPUT
Dimension
หลักการทำงาน (How it Works):
- เซนเซอร์จะส่ง สนามแม่เหล็กความถี่สูง ออกไปทางหัวเซนเซอร์
- เมื่อวัตถุที่เป็นโลหะเข้ามาใกล้สนามนี้ จะเกิดการ เหนี่ยวนำกระแสไฟฟ้า (Eddy Current) ขึ้นในตัววัตถุ
- กระแส Eddy จะรบกวนสนามแม่เหล็กเดิม ทำให้วงจรในเซนเซอร์ตรวจจับความเปลี่ยนแปลงนี้ได้
- เซนเซอร์จึงสั่ง เปิด/ปิดสวิตช์ ตามการตรวจพบวัตถุ
ข้อจำกัด:
-
ตรวจจับได้เฉพาะโลหะเท่านั้น เช่น เหล็ก, สแตนเลส, อะลูมิเนียม (แต่ความแม่นยำขึ้นอยู่กับชนิดโลหะ) หากต้องการใช้งานกับวัตถุไม่ใช่โลหะ อาจพิจารณาเป็น Capacitive Proximity Sensor แทน
