คำอธิบาย

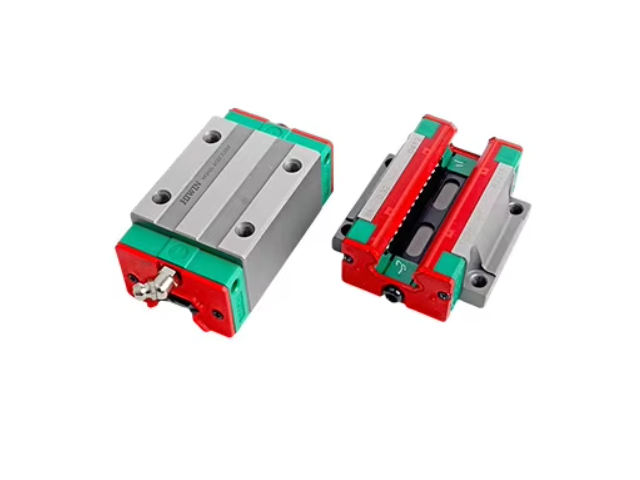

บล็อครางสไลด์ Linear Block, Sliding Block สำหรับรางสไลด์ (Linear Rail) ในอุตสาหกรรม
- ระบบร่องลูกปืน 4 แถว ให้ความแข็งแรงสูง รับแรงได้ทุกทิศทาง
- ดีไซน์ Self-Aligning ช่วยชดเชยพื้นผิวติดตั้งไม่เรียบ เดินเรียบ ติดตั้งง่าย
- บล็อก–ราง ใช้ร่วมกันได้ (Interchangeable)
- มี Retainer กันลูกปืนหลุดเมื่อถอดบล็อกจากราง
- เหมาะสำหรับ CNC, Automation, เครื่องจักรโหลดสูง
Specifications
- HGH20CA
- Accuracy class H
- Materiai Bearing steel
- Guide Width Diameter 20mm
- Carriage Type Square
- Linear Guideway Sliding Block
-
ใช้กับราง HGR20 (กว้าง 20 mm สั่งความยาวได้)
ในชุดประกอบด้วย
- 1pcs x บล็อครางสไลด์ Linear Guide Rail Bearing Block
Dimension HGH20CA – Block Specifications
- Installation Height (H) 30 mm
- Block Width (W) 44 mm
- Base Width (B) 32.0 mm
- Hole Pitch (C) 36 mm
- L1 50.5 mm
- Block Length (L) 77.5 mm
- Mounting Screw (M × l) M5 × 6
- Dynamic Load Cdyn 17,750 N
- Static Load C0 27,760 N
Linear Guide Rail Bearing Block รุ่นอื่นในซีรีส์ HG CA
- HGH15CA → 11,380 N // ใช้คู่กับราง HGR15 Linear rail
- HGH20CA → 17,750 N // ใช้คู่กับราง HGR20 Linear rail
- HGH25CA → 26,480 N // ใช้คู่กับราง HGR25 Linear rail
- HGH30CA → 38,740 N // ใช้คู่กับราง HGR30 Linear rail
- HGH35CA → 49,520 N // ใช้คู่กับราง HGR35 Linear rail
- HGH45CA → 77,570 N // ใช้คู่กับราง HGR45 Linear rail
- HGH55CA → 114,440 N // ใช้คู่กับราง HGR55 Linear rail
- HGH65CA → 163,630 N // ใช้คู่กับราง HGR65 Linear rail
