GDH000-C2H4 เครื่องตรวจจับก๊าซแบบติดตั้งประจำจุด HIREP DTS Fixed Ethylene C2H4 Gas Detector 4-20mA

คำอธิบาย

SGET10 เครื่องตรวจจับก๊าซเอทิลีน Gas Detector Ethylene C2H4 4-20mA 0-100ppm

เป็นอุปกรณ์ใช้ในการตรวจวัดปริมาณก๊าซเอทิลีน C2H4 Detection Principle Catalytic Combustion Fixed Gas Detector C2H4 0–100 ppm (Electrochemical Type, 4–20 mA, Explosion-proof)
เครื่องตรวจจับก๊าซเอทิลีนแบบติดตั้งถาวร ช่วงวัด 0–100 ppm ชนิดอิเล็กโทรเคมี

คำแนะนำก่อนเริ่มใช้งาน (Free-air / Free-measuring Sensor) ก่อนนำเซ็นเซอร์ไปใช้งานจริง แนะนำให้ทำ Free-measuring Sensor ดังนี้

1. ติดตั้งเซ็นเซอร์ในบริเวณที่เป็นอากาศสะอาด (Free air) ไม่มีไอแก๊ส Ethylene, LPG หรือก๊าซอื่น ๆ ปะปน
2. จ่ายไฟให้เซ็นเซอร์ทำงานต่อเนื่อง อย่างน้อย 20 นาที เพื่อให้
   • เซ็นเซอร์เข้าสู่สภาวะเสถียร (Sensor warm-up)
   • ค่าเอาต์พุตนิ่งและพร้อมใช้งาน
   • ลดค่า Drift หลังจากจ่ายไฟครั้งแรก

สรุปคุณสมบัติเด่น (Key Features)

• ตรวจจับก๊าซ Ethylene (C₂H₄) ช่วงวัด 0–100 ppm
• หลักการตรวจจับ Electrochemical Sensor
  • ความละเอียด 1 ppm
  • ความแม่นยำ ≤ ±5%FS
• ระบบดูดอากาศ Free Diffusion (ไม่ใช้ปั๊ม)
• เวลาในการตอบสนอง T90 < 60 วินาที / ฟื้นคืนค่า < 60 วินาที
• สัญญาณเอาต์พุต 4–20 mA (ระบบ 3 สาย) รองรับ PLC / DCS
• แหล่งจ่ายไฟ DC 24V ±12V, กำลังไฟ ≤ 3 W
• โครงสร้าง Flameproof / Explosion-proof – Ex d IIC T6 Gb ใช้งานในพื้นที่อันตรายได้
• ระดับการป้องกัน IP65 (ตัวเครื่อง C2H4) / คู่มือระบบสูงสุด IP66
• ช่วงอุณหภูมิใช้งาน -20 ถึง 55°C, ความชื้น ≤95%RH
• มี เสียงเตือน + ไฟสัญญาณ (Sounder & Beacon) มองเห็นชัด เสียงดัง
• ตั้งค่าและสอบเทียบได้ที่หน้าเครื่อง หรือ รีโมต (ออปชัน)
• รองรับการเดินสายไกล ≤1000 m ใช้สายทองแดง ≥1.5 mm²
• เกลียวติดตั้ง M20×1.5 หรือ G1/2
• รองรับแพลตฟอร์มเซนเซอร์หลายชนิด (ตามรุ่น): Electrochemical / IR / PID / Semiconductor สำหรับก๊าซ Toxic, Flammable, Oxygen, TVOC

Detector Operation panel

1. [En] Key function: Enter the menu or confirm
2. [▲] Key function: Page turning or modify value up
3. [▼] Key function: Page turning or modify value down
4. [CL ] Key function: Back Press

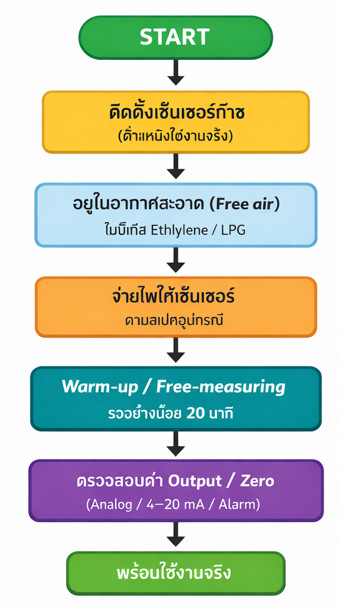

ขั้นตอนการทำงาน (Flow Logic)

การเกิดแก๊สเอทิลีนตามธรรมชาติ:

• แก๊สเอทิลีน (Ethylene) เกิดขึ้นได้จากหลายกระบวนการ ทั้งตามธรรมชาติและกระบวนการทางอุตสาหกรรม
• การสุกของผลไม้: ผลไม้หลายชนิดจะปล่อยแก๊สเอทิลีนออกมาขณะสุก ซึ่งเป็นกระบวนการตามธรรมชาติที่ช่วยเร่งการสุกของผลไม้เอง และผลไม้ใกล้เคียงด้วย
• พืชได้รับความเสียหาย: เมื่อพืชได้รับความเสียหาย เช่น ถูกตัดกิ่ง หรือมีรอยช้ำ จะกระตุ้นให้เกิดการผลิตแก๊สเอทิลีน
• กระบวนการทางสรีรวิทยาของพืช: การเจริญเติบโต การร่วงของใบ หรือการตอบสนองต่อสภาพแวดล้อมที่เปลี่ยนแปลง ก็สามารถกระตุ้นให้พืชผลิตแก๊สเอทิลีนได้

การผลิตแก๊สเอทิลีนทางอุตสาหกรรม:

• การให้ความร้อนกับก๊าซธรรมชาติ: โดยเฉพาะส่วนประกอบของเอเทนและโพรเพน จะทำให้เกิดปฏิกิริยาทางเคมีที่ได้แก๊สเอทิลีนเป็นผลิตภัณฑ์
• การแตกตัวของสารประกอบปิโตรเลียม: กระบวนการนี้จะให้ผลิตภัณฑ์หลายชนิด รวมถึงแก๊สเอทิลีน

วิธี คำนวณ float 4–20 mA / Gas ppm / Scaling

Code Arduino

void setup() {
Serial.begin(9600);
}

void loop() {
int sensorValue = analogRead(A0); // 0–1023
float percentValue = (sensorValue / 1023.0) * 100.0;

Serial.print(“Raw: “);
Serial.print(sensorValue);
Serial.print(” | ppm : “);
Serial.println(percentValue, 1); // แสดงทศนิยม 1 ตำแหน่ง

delay(100);
}

Wiring Terminal

• J5 Power Supply DC24V input / 4-20mA Output
• J4 Lo Alarm Relay NO COM Contact
• J3 Hi Alarm Relay NO COM NC Contact

วิธีการใช้รีโมตคอนโทรล เครื่องตรวจจับก๊าซ แบบติดตั้งประจำจุด HIREP DTS Fixed Gas Detector 4-20mA

• https://docs.google.com/document/d/1NedIhLVAyG2M52UVz_c97Wlzch46Ru06WfdLVn4DIbY/edit?usp=sharing
