คำอธิบาย

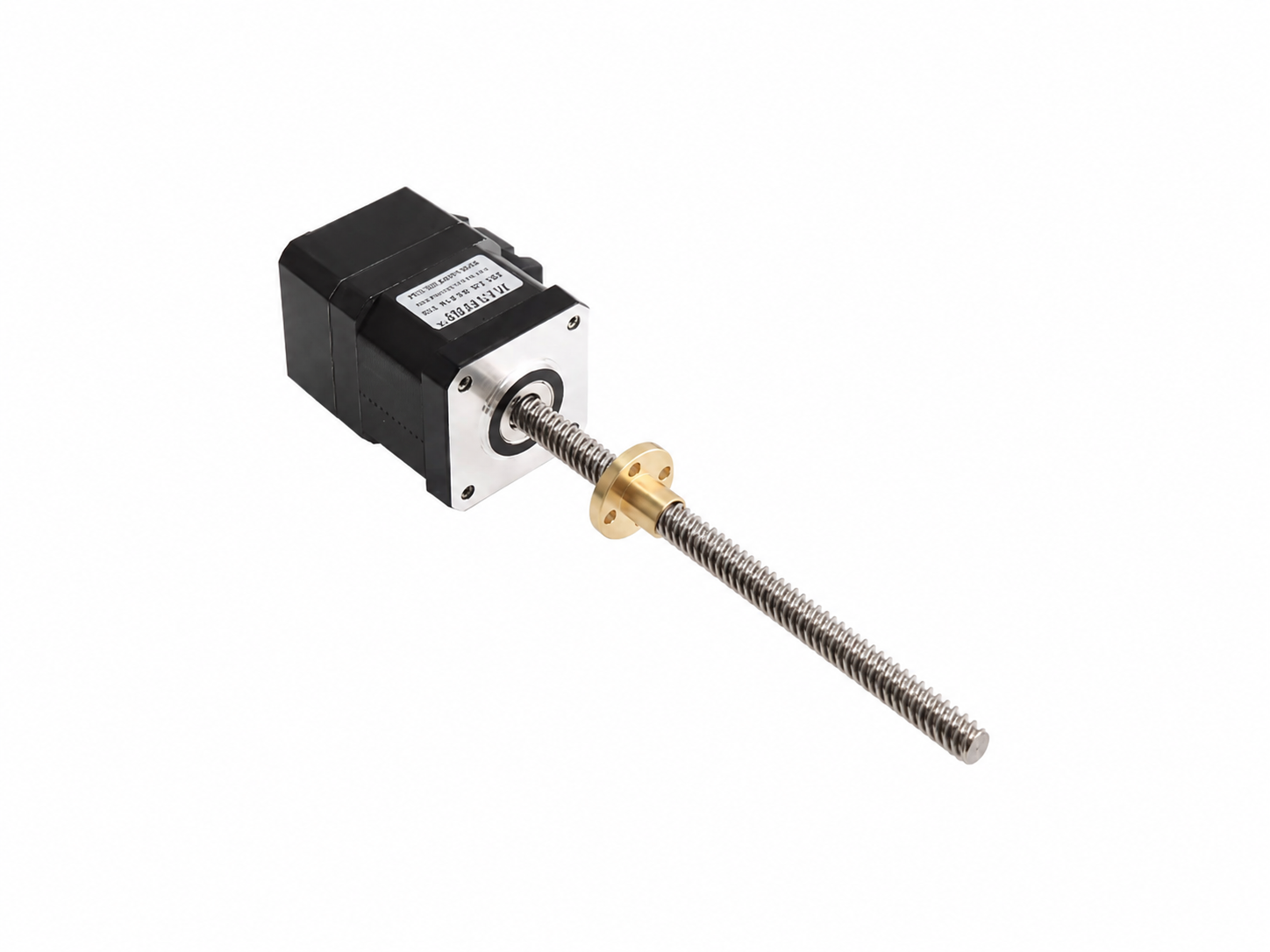

มอเตอร์สเต็ปเปอร์แบบลิเนียร์สกรูลีด Lead Screw Linear Nema17 Stepper Motor 42HT80-T1002-300-YC-PD Hanpose มอเตอร์สเต็ปเปอร์ลีดสกรูแบบ Linear Motion ขนาด NEMA17 พร้อมแกนลีดสกรู T10 ในตัว ออกแบบสำหรับงานขับเคลื่อนเชิงเส้นที่ต้องการความแม่นยำสูง เช่น เครื่อง CNC, 3D Printer, Automation, Slide Table และระบบป้อนชิ้นงานอัตโนมัติ
คุณสมบัติเด่น
- มอเตอร์สเต็ปเปอร์ 2 เฟส พร้อมลีดสกรู T10 ในตัว
- ความละเอียดการเคลื่อนที่สูง 0.01mm ต่อ Step
- แรง Holding Torque สูงประมาณ 0.9Nm
- รองรับงาน Linear Motion แม่นยำสูง
- โครงสร้างแข็งแรง เหมาะกับงานอุตสาหกรรม
- เดินสายมาตรฐาน 4 Wire ใช้งานร่วมกับ Driver ทั่วไปได้ง่าย
- เหมาะสำหรับ CNC, Automation, เครื่องเลเซอร์ และระบบเลื่อนแกน
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| รุ่น | 42HT80-T1002-300-YC-PD |
| ประเภท | Linear Stepper Motor |
| ขนาดหน้าแปลน | NEMA17 (42mm) |
| ชนิดลีดสกรู | T10 |
| เส้นผ่านศูนย์กลางลีดสกรู | 10mm |
| Lead / Pitch | 2mm |
| Step Angle | 1.8° |
| Linear Travel per Step | 0.01mm |
| Holding Torque | 0.9Nm |
| Rated Current | 2.5A / Phase |
| Rated Resistance | 1.75Ω ±10% |
| Rated Inductance | 3.4mH ±20% |
| Insulation Class | Class B |
| Operating Temperature | -20°C ถึง +50°C |
| Wiring | 4 Wire |
| การใช้งาน | Linear Motion / CNC / Automation |
Screw T1002-300
- Lead Screw Type: T10 Lead Screw (10mm diameter)
- Lead Screw Pitch/Lead: 2mm
- Lead 300mm
Drawing
- ความยาวตัวมอเตอร์: 80mm
- 42HT80-T1002-300-YC-PD
มอเตอร์รุ่น 42HT80-T1002-300-YC-PD จาก HANPOSE เป็น Stepper Motor แบบมี Lead Screw (Linear Stepper Motor)
| รายการ | ค่า |
|---|---|
| ประเภทมอเตอร์ | Stepper Motor 2 เฟส |
| มุมก้าว (Step Angle) | 1.8°/step |
| กระแสต่อเฟส (Rated Current) | 2.5A |
| ความต้านทาน (Resistance) | 1.75Ω ±10% |
| ความเหนี่ยวนำ (Inductance) | 3.4mH ±20% |
| แรงดันใช้งาน (Rated Voltage) | 4.4V |
| แรงบิดยึด (Holding Torque) | 0.9 Nm |
| อุณหภูมิใช้งาน | -20°C ถึง +50°C |
| ระดับฉนวน (Insulation) | Class B |
| ความต้านทานฉนวน | ≥100MΩ @ 500VDC |
| อุณหภูมิที่เพิ่มขึ้น (Heat Rise) | 80K |
สเปค Lead Screw
| รายการ | ค่า |
|---|---|
| เส้นผ่านศูนย์กลาง (Diameter) | 10 mm |
| ระยะเกลียว (Lead) | 2 mm |
| ระยะเคลื่อนที่ต่อ 1 Step | 0.01 mm/step |
| ความยาว Lead Screw | 300 mm |
| ห้ามรับโหลดแนวรัศมี (Radial Load) | ✔️ ห้ามโดยเด็ดขาด |
การต่อสาย (Wiring)
| สีของสาย | ขั้ว |
|---|---|
| ดำ (Black) | A+ |
| เขียว (Green) | A- |
| แดง (Red) | B+ |
| น้ำเงิน (Blue) | B- |
⚠️ คำเตือน/คำแนะนำในการใช้งาน
- ห้ามให้ Lead Screw รับแรงในแนวรัศมี
- ห้ามจับหรือหนีบเกลียวด้วยวัตถุแข็ง
- เกลียวมีการทาน้ำมันเฉพาะ หากต้องการเติม กรุณาติดต่อผู้ผลิต
- ห้ามแกะหรือถอดชิ้นส่วนมอเตอร์ด้วยตัวเอง
- ควรจับที่ตัวมอเตอร์เมื่อเคลื่อนย้าย ห้ามจับสายไฟ
