คำอธิบาย

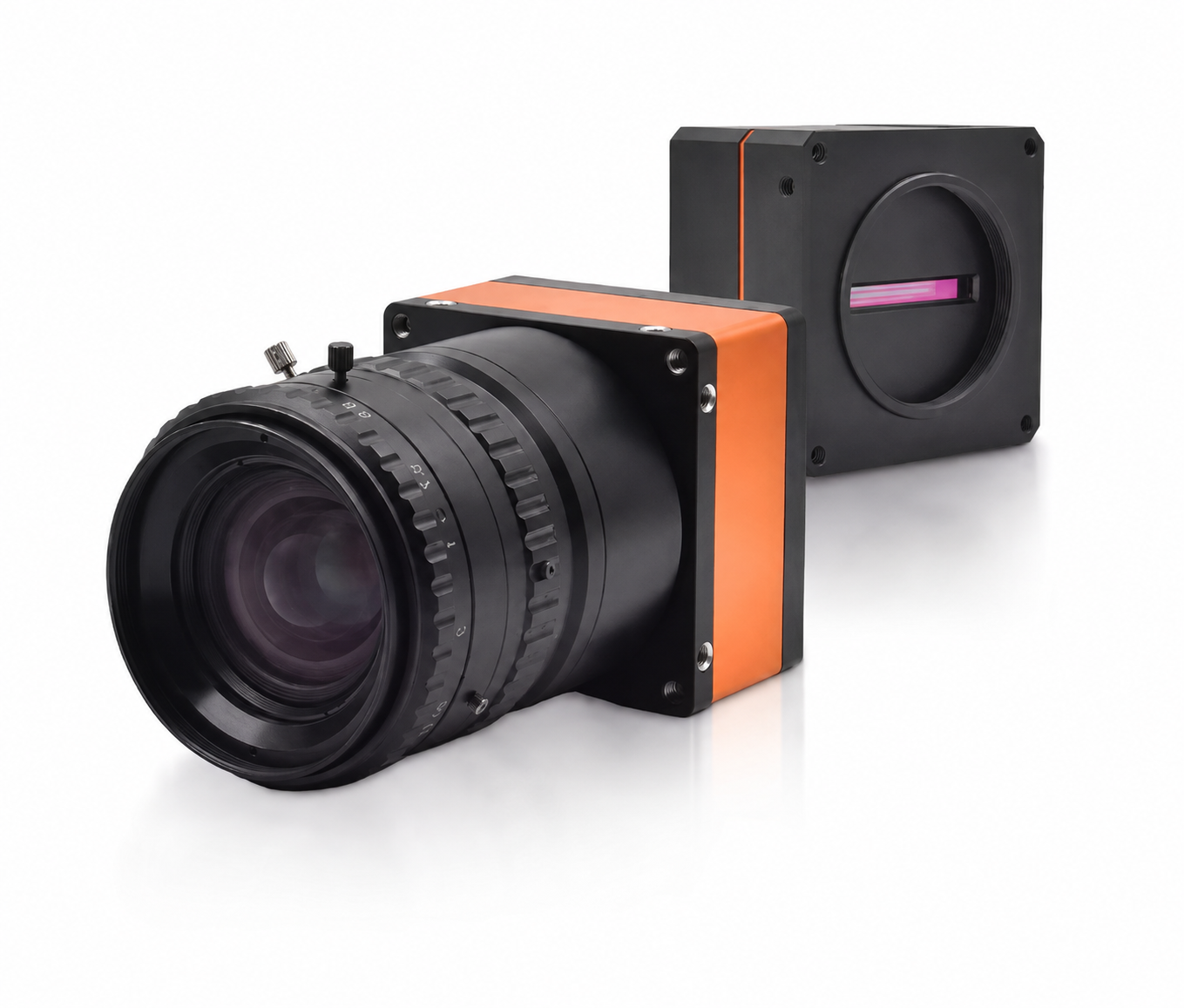

กล้องไลน์สแกนสีความละเอียด 4K สำหรับตรวจสอบชิ้นงานที่เคลื่อนที่ต่อเนื่องบนสายพาน รองรับความถี่การสแกน 28 kHz การสั่งถ่ายภาพด้วยสัญญาณภายนอก และการส่งข้อมูลระยะไกลผ่าน GigE เหมาะสำหรับระบบ Machine Vision ในสายการผลิตอุตสาหกรรม
คุณสมบัติเด่น
- กล้องไลน์สแกนสี ความละเอียด 4096 × 3 พิกเซล
- เซนเซอร์รับภาพ Gpixel
- ขนาดพิกเซล 7 × 7 µm
- ความถี่การสแกนสูงสุด 28 kHz
- รองรับความถี่สูงสุด 59 kHz หลังการบีบอัดข้อมูล ตามเงื่อนไขของระบบ
- รองรับภาพสี BayerRG8, RGB8 และ YUV422Packed
- ความละเอียดข้อมูลภาพ 12 บิต
- Dynamic Range 61.5 dB
- Signal-to-Noise Ratio 40.2 dB
- รองรับ Hardware Trigger, Software Trigger และ Free Run
- รองรับ ROI, Binning, FPN Correction, Gamma และ LUT
- เชื่อมต่อผ่าน GigE รองรับ GigE Vision และ GenICam
สเปกสินค้า (Specifications)
| รายการ | Mars4096G-L28gm-V2 | Mars4096G-L28gc-V2 |
|---|---|---|
| ประเภทภาพ | Mono | Color |
| ความละเอียด | 4096 × 4 Pixels | 4096 × 3 Pixels |
| เซนเซอร์ | Gpixel | Gpixel |
| ขนาดพิกเซล | 7 × 7µm | 7 × 7µm |
| Line Frequency | 28kHz | 28kHz |
| Line Frequency หลังบีบอัด | สูงสุด 59kHz | สูงสุด 59kHz |
| Image Format | Mono 8/10/12 | BayerRG8, RGB8, YUV422Packed |
| Bit Depth | 12-bit | 12-bit |
- Dynamic Range: 61.5dB
- Signal-to-Noise Ratio: 40.2dB
- Gain: 1–32X
- Exposure Time: 4µs–100ms
- Image Acquisition: Software Trigger, Hardware Trigger และ Free Run
- Binning: รองรับ
- ROI และ Multi-ROI: รองรับ
- Gamma: 0–4 พร้อม LUT
- FPN Correction: รองรับ
- Data Interface: GigE
- Connector: Hirose 12 Pin สำหรับไฟเลี้ยงและสัญญาณ Trigger
- Input: Differential หรือ Single-ended จำนวน 2 ช่อง
- Configurable Differential I/O: 1 ช่อง
- High-speed Opto-isolated Input: 1 ช่อง
- Configurable GPIO: 1 ช่อง
- แรงดันไฟเลี้ยง: 12–24VDC
การทำงานของกล้องไลน์สแกน
- กล้องจะบันทึกภาพครั้งละหนึ่งแนวเส้น ขณะที่ชิ้นงานหรือกล้องเคลื่อนที่อย่างต่อเนื่อง จากนั้นระบบจะนำเส้นภาพแต่ละชุดมาต่อกันเพื่อสร้างเป็นภาพสองมิติสำหรับการตรวจสอบ
- รุ่น Camera Link ต้องใช้งานร่วมกับ Frame Grabber ส่วนรุ่น GigE สามารถส่งข้อมูลภาพผ่านระบบเครือข่ายไปยังคอมพิวเตอร์ที่รองรับได้
การนำไปใช้งาน
- ตรวจสอบพื้นผิววัสดุและชิ้นงาน
- ตรวจหารอยตำหนิ รอยแตก รอยขีดข่วน และสิ่งปนเปื้อน
- ตรวจสอบสิ่งทอ กระดาษ ฟิล์ม พลาสติก และแผ่นโลหะ
- ตรวจสอบฉลากและคุณภาพงานพิมพ์
- ตรวจสอบแผงวงจรและชิ้นส่วนอิเล็กทรอนิกส์
- คัดแยกชิ้นงานบนสายพานลำเลียง
- ตรวจสอบขนาด รูปร่าง และตำแหน่งของชิ้นงาน
- ใช้ในระบบ Machine Vision ความเร็วสูง

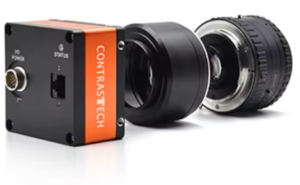

ในชุดประกอบด้วย
- 1 x กล้องไลน์สแกน ContrasTech Model Mars4096G-L28gc-V2
- 1 x เลนส์ M42 Line Scan Lens VTL-5028-0.11X
- 1 x สาย GigE cable
- 1 x สาย IO Hirose 12 Pin cable
- 1 x อะแดปเตอร์แปลงเมาท์ Adaptor ring
Datasheet
Software ที่รองรับ
- iCentral Camera Software Suite โปรแกรมหลักจาก ContrastTech สำหรับค้นหากล้อง แสดงภาพ ตั้งค่า Exposure, Gain, Trigger, ROI, Gamma และบันทึกภาพ
- Mars Camera SDK สำหรับพัฒนาโปรแกรมด้วย C++, C# และ .NET
- รองรับซอฟต์แวร์ Machine Vision เช่น HALCON, Cognex VisionPro และ LabVIEW
- สามารถพัฒนาร่วมกับ OpenCV โดยรับภาพผ่าน SDK หรือไลบรารีที่รองรับ GenICam
- รองรับมาตรฐาน GigE Vision และ GenICam
- ใช้งานได้กับ Windows และ Linux
แนะนำเริ่มต้นด้วย iCentral สำหรับตั้งค่าและทดสอบกล้อง ส่วนงานตรวจสอบอัตโนมัติควรใช้ HALCON, VisionPro หรือเขียนโปรแกรมผ่าน SDK ตามระบบของลูกค้า คู่มือ Mars GigE Line Scan จากผู้ผลิต
| Model | Resolution | Pixel Size | Data Bit | Line Rate | Lens Mount | Image Color | Interface |
| Mars2048G-L49gm | 2048 x 1 | 14 x 14 | 12 bit | 49kHz | M42*1 | Mono | GigE |
| Mars2048G-L49gc | 2048 x 2 | 14 x 14 | 12 bit | 49kHz | M42*1 | Color | GigE |
| Mars2048C-L49gm | 2048 x 1 | 14 x 14 | 12 bit | 49kHz | M42*1 | Mono | GigE |
| Mars2048C-L49gc | 2048 x 2 | 14 x 14 | 12 bit | 49kHz | M42*1 | Color | GigE |
| Mars4096G-L28gm | 4096 x 1 | 7 x 7 | 12 bit | 28kHz | M42*1 | Mono | GigE |
| Mars4096G-L28gc | 4096 x 2 | 7 x 7 | 12 bit | 28kHz | M42*1 | Color | GigE |
| Mars4096C-L28gm | 4096 x 2 | 7 x 7 | 12 bit | 28kHz | M42*1 | Mono | GigE |
| Mars4096C-L28gc | 4096 x 2 | 7 x 7 | 12 bit | 28kHz | M42*1 | Color | GigE |
| Mars8001-L13gm | 8192 x 1 | 7 x 7 | 12 bit | 13kHz | M72*0.75 | Mono | GigE |
| Mars4096G-L62cc | 4096 x 2 | 7 x 7 | 12 bit | 62kHz | M42*1 | Color | Cameralink |
| Mars4096G-L120cm | 4096 x 2 | 7 x 7 | 12 bit | 120kHz | M42*1 | Mono | Cameralink |
| Mars8001C-L80cm | 8192 x 1 | 7 x 7 | 12 bit | 74kHz | M72*0.75 | Color | Cameralink |
| Mars8004G-L100cm TDI | 8192 x 4 | 5 x 5 | 10 bit | 100kHz | M72*0.75 | Mono | Cameralink |
| Mars8006G-L34cc TDI | 8192 x 6 | 5 x 5 | 10 bit | 34kHz | M72*0.75 | Color | Cameralink |
| Mars16001-L50cm | 16384 x 1 | 3.5 x 3.5 | 12 bit | 50kHz | M72*0.75 | Mono | Cameralink |
