คำอธิบาย

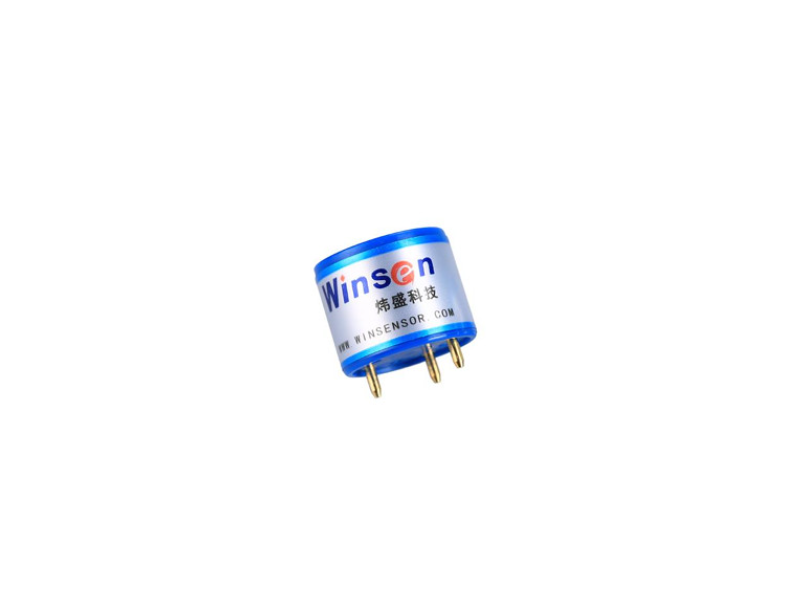

ME3-C2H4 เป็นหัวเซนเซอร์ก๊าซแบบ Electrochemical สำหรับตรวจวัดก๊าซเอทิลีน (Ethylene, C2H4) โดยอาศัยปฏิกิริยาออกซิเดชันทางไฟฟ้าเคมีภายในเซลล์เซนเซอร์ กระแสไฟฟ้าที่เกิดขึ้นจะแปรผันตามความเข้มข้นของก๊าซตามหลัก Faraday’s Law ให้เอาต์พุตแบบเชิงเส้น เหมาะสำหรับงานตรวจวัดก๊าซเอทิลีนในภาคอุตสาหกรรม งานเกษตร ห้องเก็บผลไม้ และระบบตรวจสอบสิ่งแวดล้อม
คุณสมบัติเด่น
- ตรวจจับก๊าซ Ethylene (C2H4)
- หลักการตรวจวัดแบบ Electrochemical
ในชุดประกอบด้วย
- หัวเซ็นเซอร์ ME3-C2H4
หมายเหตุ
- ME3-C2H4 เป็นหัวเซนเซอร์ Electrochemical เท่านั้น ไม่มีบอร์ดขยายสัญญาณ DAC, UART รวมอยู่ในชุด หากต้องการนำไปเชื่อมต่อกับ Controller จำเป็นต้องออกแบบหรือใช้ Signal Conditioning Circuit เพิ่มเติม
หมายเหตุ
- ME3-C2H4 เป็นหัวเซ็นเซอร์
สเปกสินค้า (Specifications)
- Model ME3-C2H4
- Detection Gas C2H4
- Detection range 0-100ppm
- Max. range 200ppm
- Sensitivity 0.04±0.012 uA/ppm
- Filter Filtering SOX/NOX and H2S
- Resolution 0.5ppm
- Tem. range -20°C-50°C
- Pressure range standard atmosphere ±10%
- Response time(T90) <30S
- Humidity range 15%—90%RH
- Bias voltage no
- Reproducibility 1% of signal output
- Output Linearity
- Anticipated using life 3 years in air
หลักการทำงาน
ME3-C2H4 ใช้หลักการ Electrochemical Oxidation โดยก๊าซ Ethylene จะทำปฏิกิริยาที่ Working Electrode ภายใน Electrolytic Cell และสร้างกระแสไฟฟ้าขนาดเล็ก กระแสที่ได้จะแปรผันโดยตรงกับความเข้มข้นของก๊าซ Ethylene ดังนั้นจึงสามารถคำนวณความเข้มข้นของก๊าซได้จากค่ากระแสเอาต์พุตของเซนเซอร์ รุ่นนี้เป็นหัวเซนเซอร์โดยตรง ไม่ใช่โมดูลสำเร็จรูป จึงต้องมีวงจรขยายสัญญาณและวงจรประมวลผลเพิ่มเติมก่อนนำไปเชื่อมต่อกับ Microcontroller, PLC หรือระบบ Data Acquisition
Anti-Interference
นอกจากก๊าซ Ethylene ซึ่งเป็น Target Gas แล้ว เซนเซอร์อาจตอบสนองต่อก๊าซชนิดอื่นได้ โดยข้อมูล Cross Sensitivity ตัวอย่างมีดังนี้
- H2S 100 ppm → ค่าเทียบเท่า C2H4 ประมาณ 0 ppm
- SO2 20 ppm → ค่าเทียบเท่า C2H4 ประมาณ 0 ppm
- H2 200 ppm → ค่าเทียบเท่า C2H4 ประมาณ 100 ppm
- NO 35 ppm → ค่าเทียบเท่า C2H4 ประมาณ 9 ppm
- NO2 5 ppm → ค่าเทียบเท่า C2H4 ประมาณ 2 ppm
จากข้อมูลนี้ Hydrogen (H2) มีผลรบกวนต่อ ME3-C2H4 ค่อนข้างสูง จึงควรพิจารณาองค์ประกอบของก๊าซในพื้นที่ใช้งานจริงร่วมด้วย
การนำไปใช้งาน
- ระบบตรวจวัดก๊าซ Ethylene
- ห้องเก็บและบ่มผลไม้
- ห้องเย็นสำหรับจัดเก็บผลิตผลทางการเกษตร
- ระบบตรวจสอบความสุกของผลไม้
- ระบบควบคุมสภาพแวดล้อมในคลังสินค้าเกษตร
- งานตรวจสอบคุณภาพอากาศ
- อุตสาหกรรมเคมีและปิโตรเคมี
- ระบบ Environmental Monitoring
- เครื่องตรวจวัดก๊าซแบบพกพา
- งานวิจัยและพัฒนาเครื่องตรวจวัดก๊าซ
Basic Circuit
ME3-C2H4 ให้เอาต์พุตเป็นกระแสไฟฟ้าระดับ µA จึงไม่ควรต่อเข้ากับ Analog Input ของ Arduino, ESP32 หรือ PLC โดยตรง การใช้งานควรมีวงจร Analog Front-End หรือ Transimpedance Amplifier สำหรับแปลงกระแสจากเซนเซอร์ให้เป็นแรงดันไฟฟ้าที่เหมาะสมก่อนนำไปประมวลผล
Dimensions (mm)
