คำอธิบาย
ไฟเบอร์ออฟติกเซนเซอร์ Fiber Optic Sensor Amplifier ใช้สำหรับการตรวจจับวัตถุสี ตรวจสอบสีของผลิตภัณฑ์ในงานอุตสาหกรรม สามารถใช้กับบรรจุภัณฑ์ หลายประเภท เช่น ฟิล์มใส, ฟิล์มอลูมิเนียม, ถุงกระดาษ
ข้อมูลด้านเทคนิค
- Voltage Input DC12V-24V
- Output NPN
- Display Bar LED
- Response time 50uS
- Multiple Expansion connections
- Optical sensor Light source Red LED
- Daylight 30,000 lux or less
- Mounted on DIN Rail
- Cable lenght 2M
ในชุดประกอบด้วย
- 1pcs x ไฟเบอร์ออฟติก เซนเซอร์ Fiber Optic Amplifier Sensor
- *ราคาไม่รวม สายโพรบ
การประยุกต์ใช้งาน
- ตรวจสอบสีในอุตสาหกรรมการผลิต
- ตรวจจับตำแหน่งมาร์คสี
- ตรวจสอบความเข้มสี
- ตรวจสอบความแตกต่างสี
แผนผังการต่อสาย Wiring Diagram

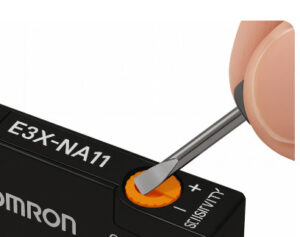

การตั้งค่าความไว (sensitivity) ของ Omron Fiber Optic Amplifier Sensor รุ่น E3X-NA11 (NPN output) สามารถทำได้โดยใช้ ไขควงแบนเล็ก (flat screwdriver) หมุนที่ ปุ่มปรับ potentiometer สีส้ม ที่ตัวแอมพลิฟายเออร์
วิธีการตั้งค่า
-
เตรียมสถานะ ON/OFF ของชิ้นงาน
-
เอาชิ้นงานที่ต้องการตรวจจับมาไว้ในตำแหน่งจริง
-
สังเกตไฟ Operation Indicator (LED) ที่ตัวแอมป์
-
-
หมุน potentiometer สีส้ม
-
ใช้ไขควงแบนหมุน ตามเข็มนาฬิกา → เพิ่มความไว (sensitivity สูงขึ้น, ตรวจจับง่ายขึ้น, ระยะไกลขึ้น)
-
หมุน ทวนเข็มนาฬิกา → ลดความไว (sensitivity ต่ำลง, ลดโอกาส false trigger จากแสงรบกวน)
-
-
ปรับหาจุดสมดุล
-
ปรับให้ไฟแสดงผล (Indicator LED) เปลี่ยนสถานะชัดเจน ระหว่าง “มีชิ้นงาน” และ “ไม่มีชิ้นงาน”
-
แนะนำให้ปรับ เกินจุดสลับเล็กน้อย (Fine Tuning) เพื่อกันความผิดพลาดจากแสงรบกวนหรือการสั่นของชิ้นงาน
-
-
ทดสอบจริง
-
นำชิ้นงานเข้า–ออกหลายครั้ง เพื่อดูว่าเซนเซอร์ตอบสนองได้เสถียรหรือไม่
-
ถ้าเกิด false detection → ลดความไวลง
-
ถ้าไม่ตรวจจับเลย → เพิ่มความไวขึ้น
-
