SSDZ23 เซนเซอร์วัดค่า EC Sensor Digital Meter Controller 4-20mA/Relay/RS485 RMD-C18+RMD-CT-01 REMOND

SSDZ23 เซนเซอร์วัดค่า EC Sensor Digital Meter Controller 4-20mA/Relay/RS485 RMD-C18+RMD-CT-01 REMOND

รหัสสินค้า: SSDZ23 หมวดหมู่: ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

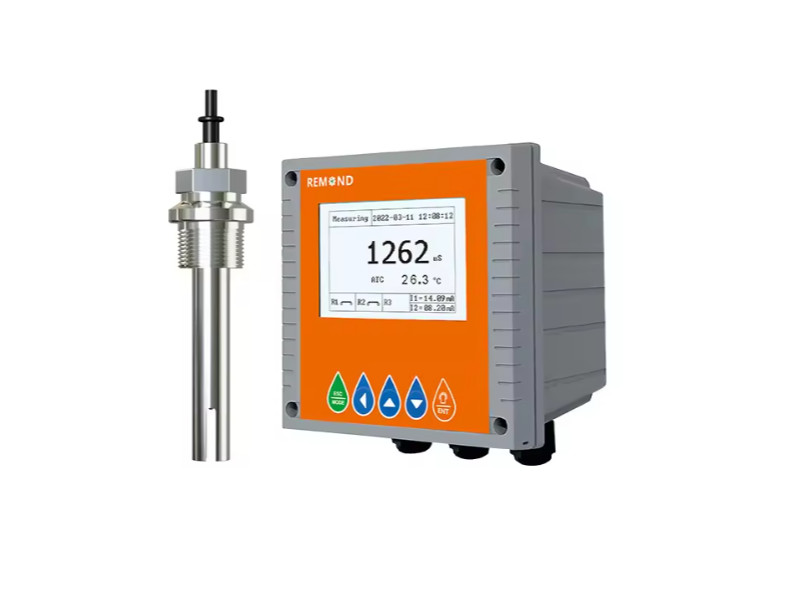

เครื่องวัดค่า EC แบบ Panel Mount รุ่น RMD-C18 จากแบรนด์ REMOND

  • วัดค่า EC / TDS / Salinity / Resistivity รองรับหัววัด Cell Constant K = 0.01–10
  • เอาต์พุต: 4–20 mA × 2, Relay × 3, RS-485 Modbus RTU
  • หน้าจอ LCD, มี Auto Temp Compensation
  • ใช้ไฟ 90–260 VAC, ระดับกันน้ำ IP65, ติดตั้งแบบ Panel
  • เหมาะกับ น้ำบริสุทธิ์, RO, Cooling Tower, Wastewater, โรงงานอาหาร/ยา

คุณสมบัติ (Features)

  • หน้าจอ LCD พร้อม backlight และเมนูภาษาอังกฤษ
  • ตั้งค่าและสอบเทียบ (Calibration) ได้จากปุ่มหน้าเครื่อง
  • ความแม่นยำสูง รองรับการวัดค่า EC / TDS / Salinity / Resistivity
  • มีฟังก์ชันป้องกันสัญญาณรบกวน (Anti-interference Design)
  • หน่วยความจำในตัวเก็บค่าการตั้งค่าไว้แม้ไฟดับ

  • เอาต์พุต:

    1. 3 Relay Outputs
    2. 2 Analog Outputs (4–20 mA, isolated)
    3. RS-485 Modbus RTU
  • ระบบแจ้งเตือน Clean / Period / Alarm
  • โครงสร้างกันน้ำระดับ IP65
  • ติดตั้งได้ทั้งแบบ Panel, Wall, หรือ Pipe

ข้อมูลทางเทคนิค (Technical Parameters)

รายการ ค่า / รายละเอียด
ฟังก์ชัน EC / Resistivity / Salinity / TDS
ช่วงการวัด 0.005 µS/cm – 2000 mS/cm (ขึ้นอยู่กับ Cell Constant)
ความละเอียด (Resolution) 0.01 / 0.1 / 1 µS/cm
ความแม่นยำ (Accuracy) ±1% F.S.
อุณหภูมิชดเชย PT100 / NTC10K
ช่วงอุณหภูมิชดเชย -10 ถึง +130 °C
การชดเชยอุณหภูมิ อัตโนมัติ (Auto Compensation)
รีเลย์เอาต์พุต 3 ช่อง (5 A/250 VAC หรือ 5 A/30 VDC)
สัญญาณอนาล็อกเอาต์พุต 2 × 4-20 mA (Isolated, max load 500 Ω)
การสื่อสารข้อมูล RS-485 (Modbus RTU 9600/19200/38400 bps)
หน่วยความจำข้อมูล 500,000 logs
พลังงานไฟฟ้า 90–260 VAC, <7 W
ระดับกันน้ำ IP65
ขนาดตัดเจาะ (Panel Cut-out) 138 × 138 mm
ขนาดตัวเครื่อง (WxHxD) 144 × 144 × 120 mm

การใช้งาน (Application)

  • ใช้วัด Conductivity / Resistivity / Salinity / TDS ในระบบ
  • น้ำบริสุทธิ์ (Pure Water / RO / Deionized)
  • ระบบบำบัดน้ำเสีย (Wastewater Treatment)
  • โรงงานอาหาร / เครื่องดื่ม / ยา
  • โรงงานเคมี / ปิโตรเลียม / โรงไฟฟ้า

ในชุดประกอบด้วย

  1. RMD-C18 EC Controller (4–20mA Output, Relay Output, RS485 Modbus RTU Output)
  2. RMD-CT-01 (Immersion Type) EC Sensor : 0 – 2000us/cm
  3. Sensor-Holder

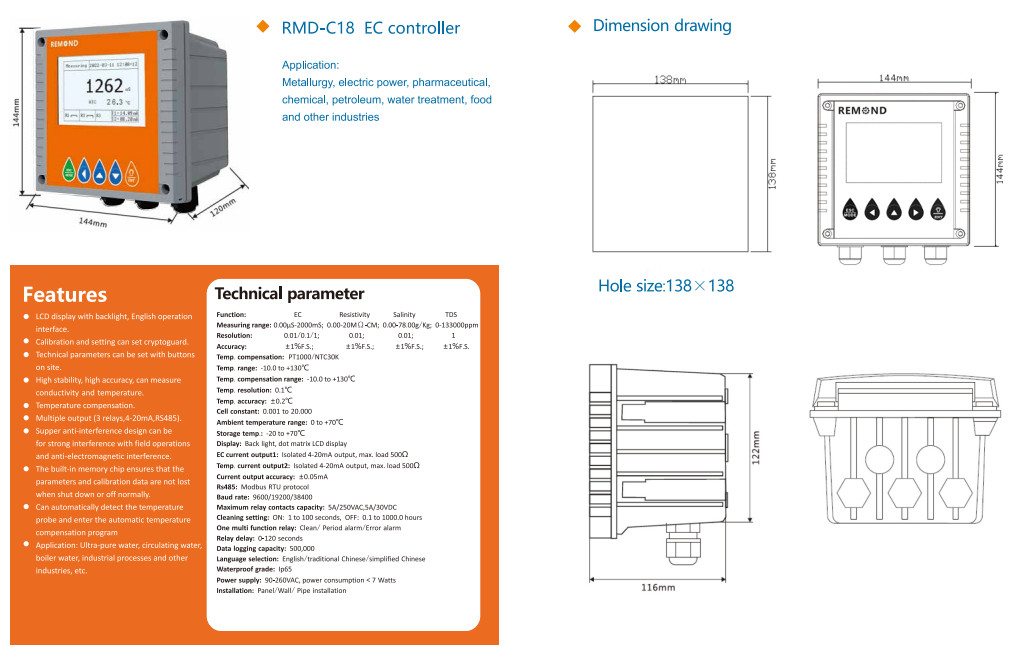

Controller Spec

Sensor Spec

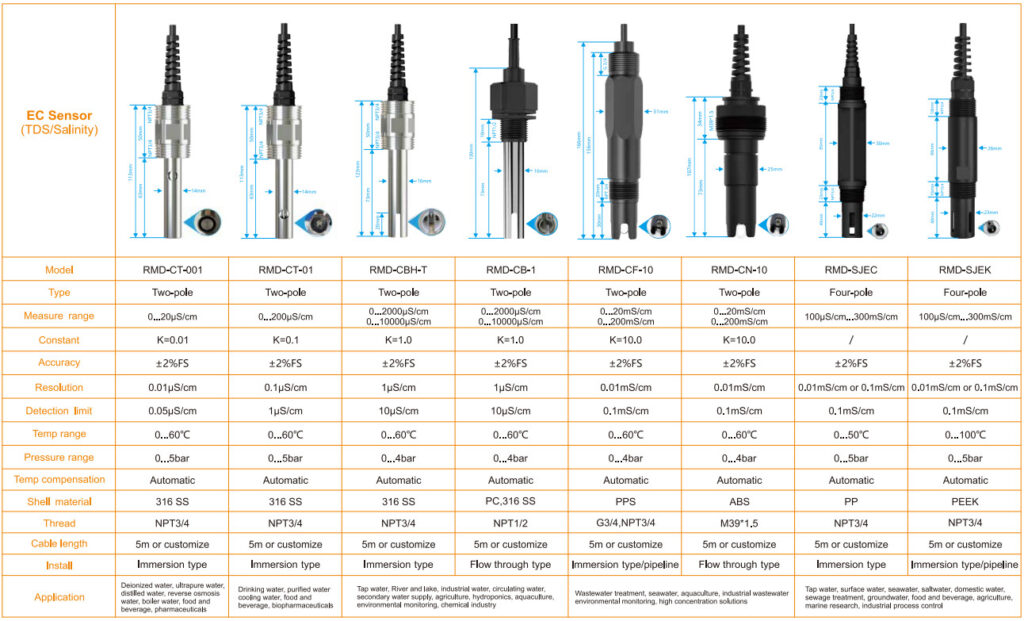

การเลือก Controller + EC Sensor ที่เหมาะสม

ประเภทน้ำ / งาน Controller หัววัดแนะนำ
น้ำดีไอออน / RO / น้ำบริสุทธิ์ RMD-C18 RMD-CT-001
น้ำดื่ม / Tap / Cooling RMD-C18 RMD-CT-01 / RMD-CB-1
น้ำหมุนเวียนอุตสาหกรรม RMD-C18 RMD-CB-1 / RMD-CN-10
น้ำเสีย, น้ำทะเล, สารเคมีเข้มข้น RMD-C18 RMD-CF-10 / RMD-SJEK

RMD-CT-01 Conductivity Electrode (EC / TDS Sensor)

รายการ รายละเอียด
Type Two-pole (2-ขั้ววัดแบบสแตนเลส)
Cell Constant (K) K = 0.1
Measuring Range 0 ~ 200 µS/cm
Accuracy ± 2 % F.S.
Resolution 1 µS/cm
Detection Limit 1 µS/cm
Temperature Range 0 ~ 60 °C
Pressure Range 0 ~ 0.5 bar
Temperature Compensation Automatic
Material (Shell) 316 Stainless Steel
Thread NPT 3/4 in
Cable Length 5 m (สามารถสั่งเพิ่มได้)
Installation Type Immersion type (จุ่มในท่อหรือถังน้ำ)
Application Drinking water, purified water, cooling water, beverage, biopharma

User manual

RMD-C18 EC controller instruction
