คำอธิบาย
เซนเซอร์วัดปริมาณน้ำฝนแบบตรวจจับหยดน้ำ (Drip-sensing Rain Sensor) คือเซนเซอร์ชนิดหนึ่งที่สามารถตรวจจับและวัดปริมาณน้ำฝนโดยอาศัยการรับรู้แรงกระแทกหรือแรงกระทบของหยดน้ำฝนที่ตกลงมากระทบผิวเซนเซอร์ ซึ่งมักจะใช้วัสดุโลหะหรือวัสดุที่สามารถรับแรงสั่นสะเทือนหรือแรงกดจากหยดน้ำฝนแล้วแปลงเป็นสัญญาณไฟฟ้า
- ลักษณะ: ใช้หลักการตรวจจับหยดน้ำฝนโดยเทคโนโลยีออปติคอล ไม่ใช่แบบกระปุกคว่ำ (Tipping Bucket)
- การใช้งาน: เหมาะกับงาน Smart Agriculture, สถานีตรวจอากาศอัตโนมัติ, Smart Irrigation, ระบบเปิด-ปิดหน้าต่างอัตโนมัติ, ฯลฯ
-
ช่วงวัด: 0–4 มม./นาที ความละเอียด: 0.03 มม.
สเปคไฟฟ้า (Electrical Specifications)
- แรงดันไฟฟ้า 5V DC หรือ 9–30V DC
- กำลังไฟ ≤ 0.24W (12VDC, < 20mA)
รูปแบบการส่งข้อมูล
Analog Signal
- 4–20mA สัญญาณกระแสไฟฟ้า ใช้บ่อยในงานอุตสาหกรรม มีความแม่นยำสูง ทนสัญญาณรบกวนได้ดีใช้กับสายยาวได้ไกล
- 0–5V สัญญาณแรงดันไฟฟ้า
Pulse Output (NPN/PNP)
- ส่งสัญญาณเป็นพัลส์ (Pulse) เพื่อนับรอบ/ความเร็ว
- NPN: เปิดวงจรไปยัง GND
- PNP: เปิดวงจรไปยัง VCC
สูตรคำนวณสำหรับ Analog Signal Output
| ประเภท Output | สูตรคำนวณ |
|---|---|
| Pulse | F = 0.1 × M (M = จำนวนพัลส์) |
| 4–20mA | F = (I – 4) / 16 × A + B |
| 0–5V | F = V / 5 × A + B |
| ตัวแปร A, B | A = ช่วงวัด (เช่น 0–4 mm → A = 4); B = ค่าต่ำสุด (0) |
การทดสอบเบื้องต้น
เทน้ำเป็นหยดประมาณ 2 mL ใน 1 นาที → ความเข้มฝน =RS = 2000 / (30×30×π) ≈ 0.71 mm/min
Digital Signal
RS485 (Modbus RTU)
- โปรโตคอลแบบอนุกรมที่ทนสัญญาณรบกวน
- รองรับการสื่อสารแบบ Multi-drop (อุปกรณ์หลายตัวในบัสเดียว)
- ใช้ในระบบ Modbus RTU เป็นหลัก Baud Rate (RS485) 9600 bps (default), ปรับค่าได้ผ่าน Modbus
RS232
- สื่อสารแบบอนุกรม Point-to-Point
- เหมาะกับการเชื่อมต่ออุปกรณ์ 1:1
- ระยะไม่เกิน 15 เมตร
หมายเหตุ:
- หากต้องการเชื่อมต่อกับระบบ SCADA, IoT, หรือ PLC สามารถเลือกแบบ RS485 Modbus RTU
- รุ่นที่ใช้ LoRa / Zigbee เหมาะสำหรับการใช้งานระยะไกลโดยไม่ต้องเดินสาย
- หากใช้งานร่วมกับ Gateway เช่น ESP32 หรือ Arduino + RS485 Module ต้องตั้งค่าความเร็ว Baud Rate ให้ตรงกัน

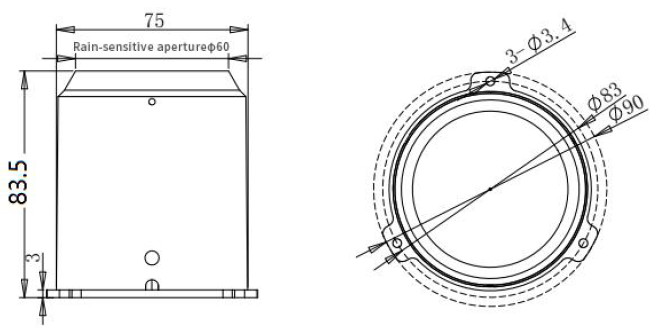

Dimensions
Datasheet / User Manual
Ordering Code รูปแบบรหัสสั่งซื้อสินค้า (Ordering Code Format)
รหัสสินค้า: YGC-RS1-[Power Supply]-[Output Type]
| รหัสย่อย | รายละเอียด |
|---|---|
| Power Supply | แหล่งจ่ายไฟ |
5V |
ใช้ไฟ DC 5V |
KV |
ใช้ไฟ DC 9–30V |
| รหัสย่อย | ประเภทเอาต์พุต (Output Signal) |
|---|---|
SSRN11-M |
Analog Pulse Output (ค่าเริ่มต้น NPN, เลือกเป็น PNP ได้) |
SSRN11-A1 |
Analog Current Output 4–20mA |
SSRN11-V1 |
Analog Voltage Output 0–5V |
SSRN11-W1 |
Digital Output RS232 (Modbus RTU) |
SSRN11-W2 |
Digital Output RS485 (Modbus RTU) |
