คำอธิบาย
คัปปลิ้ง ข้อต่อเพลา ตรงอลูมิเนียม Aluminium Diaphragm Coupling ข้อต่อเพลาใช้ในการเชื่อมต่อ มอเตอร์ สเต็ปเปอร์มอเตอร์ เอ็นโค้ดเดอร์ โดยการขันสกรู เชื่อมต่อกับเพลาแท่นเครื่องจักร ฯลฯ การออกแบบสปริงโหลดประสิทธิภาพสูงพร้อมเอฟเฟกต์กันกระแทก สำหรับเซอร์โวมอเตอร์เอ็นโค้ดเดอร์ที่มีความแม่นยำ ความทนทานสูง การวางแนวเชิงมุม แนวแกน เกียร์เยื้องศูนย์
คุณสมบัติ
- ผลิตจาก Aluminium Alloy น้ำหนักเบา แข็งแรง ทนทาน
- โครงสร้าง Double Diaphragm ให้ความแม่นยำในการส่งกำลังสูง
- ช่วยชดเชยการเยื้องศูนย์ของเพลาในแนวแกน แนวรัศมี และแนวเชิงมุม
- ลดแรงสั่นสะเทือนและแรงกระแทกขณะทำงาน
- เหมาะสำหรับงานเซอร์โวมอเตอร์ เอ็นโค้ดเดอร์ และระบบควบคุมตำแหน่ง
- ยึดเพลาด้วยสกรู ติดตั้งง่ายและแน่นหนา
- ไม่มี Backlash เหมาะกับงานที่ต้องการความแม่นยำสูง
สเปกสินค้า (Specifications)
- ประเภท: Double Diaphragm Coupling
- วัสดุ: Aluminium Alloy
- การยึดเพลา: Set Screw
- คุณสมบัติการชดเชย: Angular Misalignment, Axial Misalignment, Parallel Misalignment
- การใช้งาน: Servo Motor, Stepper Motor, Encoder, Ball Screw, เครื่องจักรอัตโนมัติ

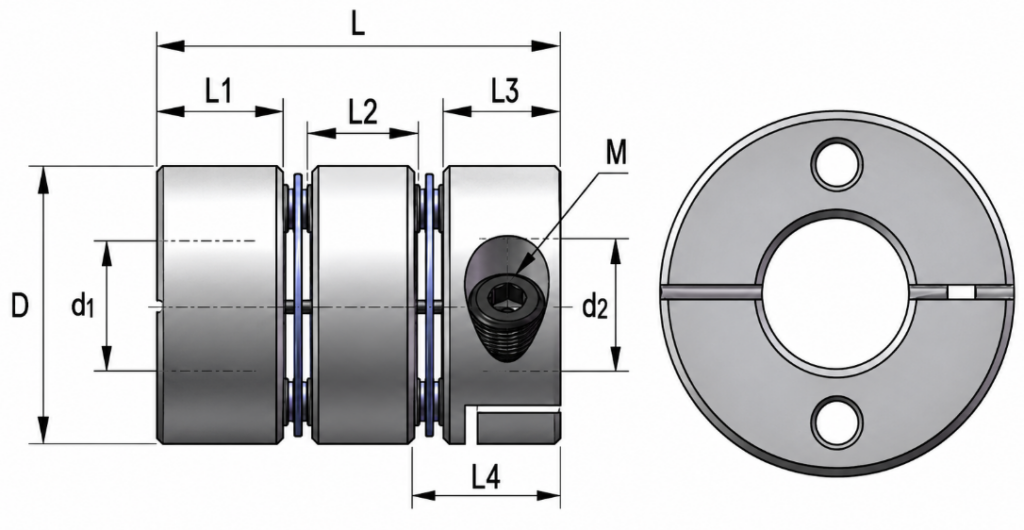

Dimension
- เส้นผ่านศูนย์กลางภายนอก D 34mm
- ความยาว L 45mm
- d1 8mm
- d2 12mm
ตัวเลือกขนาดรุ่นอื่น
| รุ่น | D (mm) | L (mm) | รูเพลา Min-Max (mm) |
|---|---|---|---|
| B-D20L28 | 20 | 28 | 3-8 |
| B-D26L35 | 26 | 35 | 4-12 |
| B-D32L41 | 32 | 41 | 5-16 |
| B-D34L45 | 34 | 45 | 5-16 |
| B-D40L50 | 40 | 50 | 6-19 |
| B-D45L50 | 45 | 50 | 8-22 |
| B-D50L60 | 50 | 60 | 10-22 |
| B-D56L64 | 56 | 64 | 12-32 |
| B-D68L74 | 68 | 74 | 14-35 |
| B-D82L98 | 82 | 98 | 16-42 |
