SSWF10-2 เซนเซอร์ วัดอัตราการไหลของน้ำ DN25-G1" Water Flow Sensor YF-B10-G1

SSWF10-2 เซนเซอร์ วัดอัตราการไหลของน้ำ DN25-G1″ Water Flow Sensor YF-B10-G1

฿350.00

มีสินค้า

รหัสสินค้า: SSWF10-2 หมวดหมู่: , , ป้ายกำกับ: , , , , , , , , , , , , , ,

คำอธิบาย

Water Flow Sensor เซนเซอร์การไหลของน้ำ ประกอบด้วย ทองแดงหล่อ ทนทาน ป้องกันการแตกร้าว ใบพัดน้ำและเซนเซอร์ Hall-Effect, บอร์ด PCB อิเล็กทรอนิกส์ เมื่อน้ำไหลผ่านโรเตอร์ โรเตอร์ จะหมุน ความเร็วที่วัดได้จะเปลี่ยนไปตามอัตราการไหลที่ต่างกัน จากนั้นโรเตอร์แม่เหล็กจะหมุนตัด เซนเซอร์ Hall-Effect และจะส่งสัญญาณพัลส์ Output

  • ประเภทเซนเซอร์ เอฟเฟกต์ฮอลล์ Hall Effect NPN Signal
  • ใช้ได้กับน้ำ, น้ำประปา
  • Flow Range 1.75 MPa Operating Pressure
  • Working voltage DC 4.5-24V
  • Electric strength AC500V 50Hz
  • Insulation resistance ≥ 100M Ohm

อัตราการไหลที่วัดได้ Flow Rate ลิตร/นาที

  • 2 – 50 L/min (+/-5%)

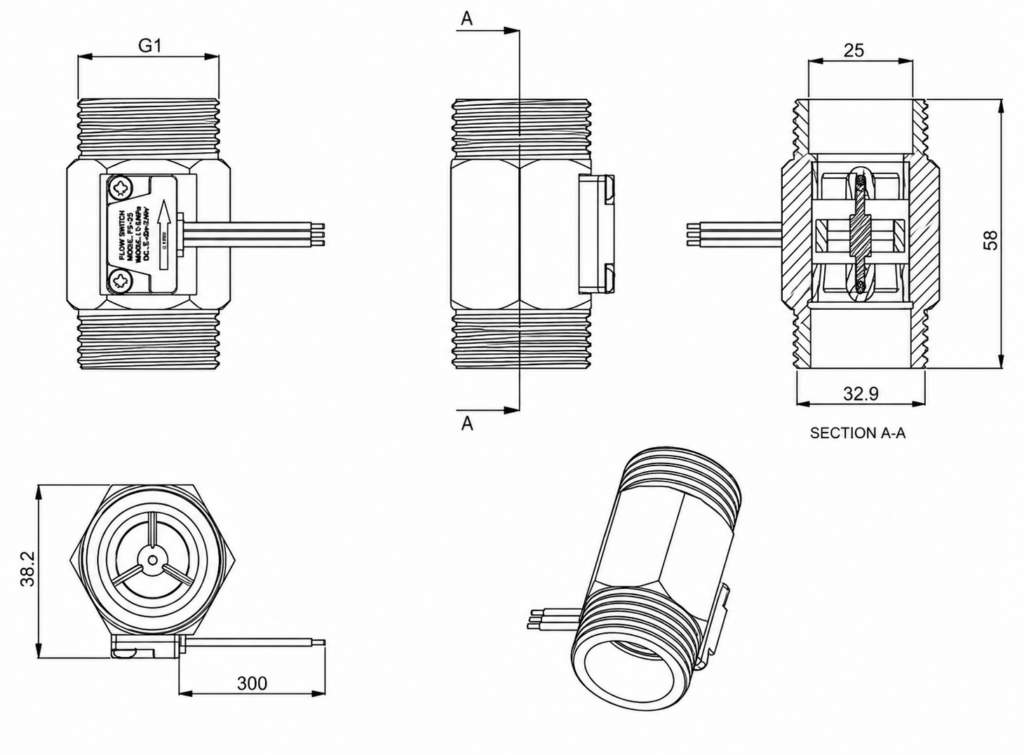

รายละเอียด ข้อต่อ เซ็นเซอร์ Pipe Connection

  • YFB10 ใช้กับท่อขนาด 8 หุน G 1 Inch (24.3/32.9mm)

Water Flow Sensor Wiring

  • ขั้วต่อสายไฟ SM2.54
  • ความยาวสายไฟ 32cm

Connector 1

    1. Pin 1 ( Red) Vdd ” + “
    2. Pin 2 ( Yellow ) Pule output
    3. Pin 3 (Black) GND ” – “

สูตรการคำนวณ Water Flow Sensor Output waveform

F = (8 × Q − 4) ± 5%

โดยที่

  • F คือความถี่ (Hz)
  • Q คืออัตราการไหล (L/min)
  • นอกจากนี้ยังมีข้อมูลเพิ่มเติมว่า 476 พัลส์ = 1 ลิตร

วิธีการใช้งานสมการนี้ หาความถี่จากอัตราการไหล หากรู้ค่า Q (L/min) สามารถนำไปแทนในสมการเพื่อหาค่า F ได้

  • หาปริมาณน้ำจากพัลส์ที่ได้รับ
  • 1 ลิตร = 476 พัลส์ → ดังนั้นอัตราพัลส์ต่อวินาทีสามารถแปลงเป็นอัตราการไหลได้

ตัวอย่างการคำนวณ สมมติว่าอัตราการไหล

  • Q = 10 L/min
  • F = (8×10−4) ± 5%
  • F = (80−4) ± 5%
  • F = 76 ± 5%
  • ดังนั้นค่า F จะอยู่ระหว่าง 72.2 Hz ถึง 79.8 Hz



คำแนะนำ

เซ็นเซอร์การไหลของน้ำส่วนใหญ่จะใช้ในเครื่องทำน้ำอุ่นแก๊ส, เครื่องทำน้ำอุ่นไฟฟ้า, เครื่องซักผ้า, ตู้น้ำหยอดเหรียญ, เครื่องควบคุมน้ำ, มาตรวัดน้ำอัจฉริยะ, เครื่องจำหน่ายน้ำอัตโนมัติ (ตู้หยอดเหรียญ), อุปกรณ์บำบัดน้ำ, อุปกรณ์จ่ายน้ำ, ระบบระบายความร้อน, ระบบหมุนเวียน, อุปกรณ์เครื่องจักรกลอัจฉริยะ, อุปกรณ์ทำความร้อน, เครื่องมือวัด, อุปกรณ์เภสัชกรรม เป็นต้น

  1. เมื่อวัสดุแม่เหล็กหรือวัสดุที่สร้างแรงแม่เหล็กอยู่ใกล้เซ็นเซอร์ ค่าของเซ็นเซอร์อาจเปลี่ยนแปลงได้
  2. เพื่อป้องกันไม่ให้อนุภาคและเศษขยะเข้าสู่เซ็นเซอร์ ต้องติดตั้งตัวกรองที่ช่องเติมน้ำ
  3. การติดตั้งเซ็นเซอร์วัดการไหลของน้ำควรหลีกเลี่ยงสภาพแวดล้อมที่มีการสั่นสะเทือน เพื่อไม่ให้ส่งผลต่อความแม่นยำในการวัดของเซ็นเซอร์

ท่อขนาดอื่น ๆ ที่รองรับสำหรับ Water Flow Meter

สรุปความรู้พื้นฐาน

  • 1 ลูกบาศก์เมตร (m³) = 1,000 ลิตร (L)
  • ดังนั้น 1 m³/h = 1,000 L/h

เข้าใจงาน Flow Meter

  • 1 m³/h = 16.67 L/min
  • 0.6 m³/h = 600 L/h = 10 L/min
