คำอธิบาย

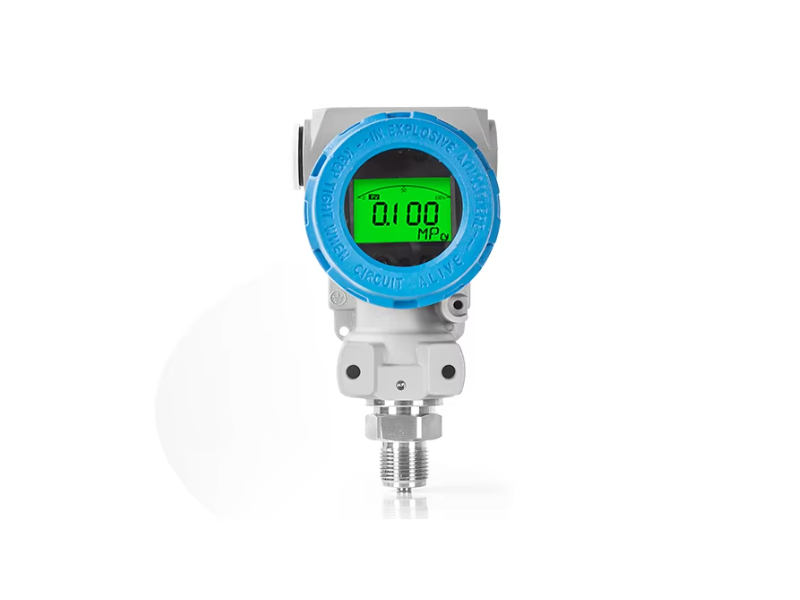

Pressure Sensor Transmitter RS485 Modbus รุ่น PS2088 เซนเซอร์วัดแรงดันอุตสาหกรรมแบบทรานสมิตเตอร์ รองรับสัญญาณ RS485 เหมาะสำหรับงานมอนิเตอร์แรงดันในระบบโรงงาน ไฮดรอลิก เคมี และระบบควบคุมกระบวนการ

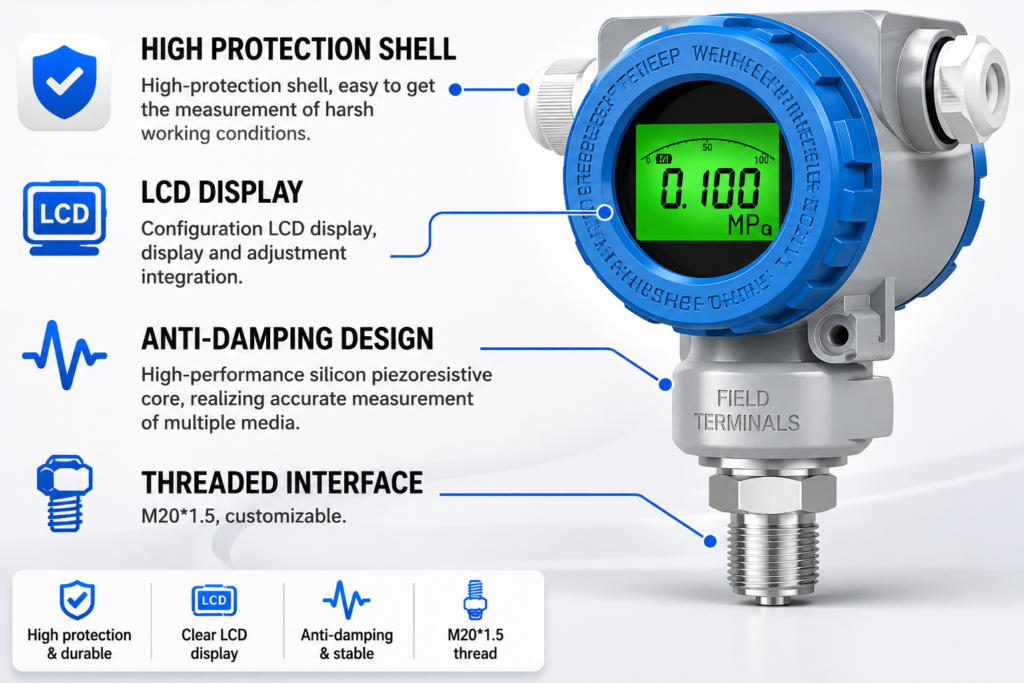

คุณสมบัติ
- ตัวเรือนแบบ 2088 แข็งแรง ใช้งานในสภาพแวดล้อมอุตสาหกรรม
- รองรับเอาต์พุต RS485 และสัญญาณมาตรฐานอื่น ๆ
- มีรุ่นพร้อมหน้าจอแสดงผล
- ไดอะแฟรมแยกแรงดัน 316L ป้องกันการกัดกร่อน
- ระดับการป้องกัน IP65
- ค่าความแม่นยำเลือกได้ 0.2%FS หรือ 0.5%FS
สเปกสินค้า (Specifications)
- Pressure Transmitter
- Model: DL80A-LCD
- Output: RS485 Modbus
- Power Supply: 10-32VDC
- Measuring Range: -0.1 ถึง 10MPa (100Bar)
- Pressure Type: Gauge Pressure, Absolute Pressure, Sealing Pressure
- Accuracy: 0.2%FS / 0.5%FS optional
- Working Temperature: -20°C ถึง 85°C
- Medium Temperature: -20°C ถึง 85°C
- Storage Temperature: -40°C ถึง 85°C
- Response Time RS485: ≤100ms
- Protection: IP65
- Thread Options: M20×1.5, G1/2, G1/4, M14×1.5

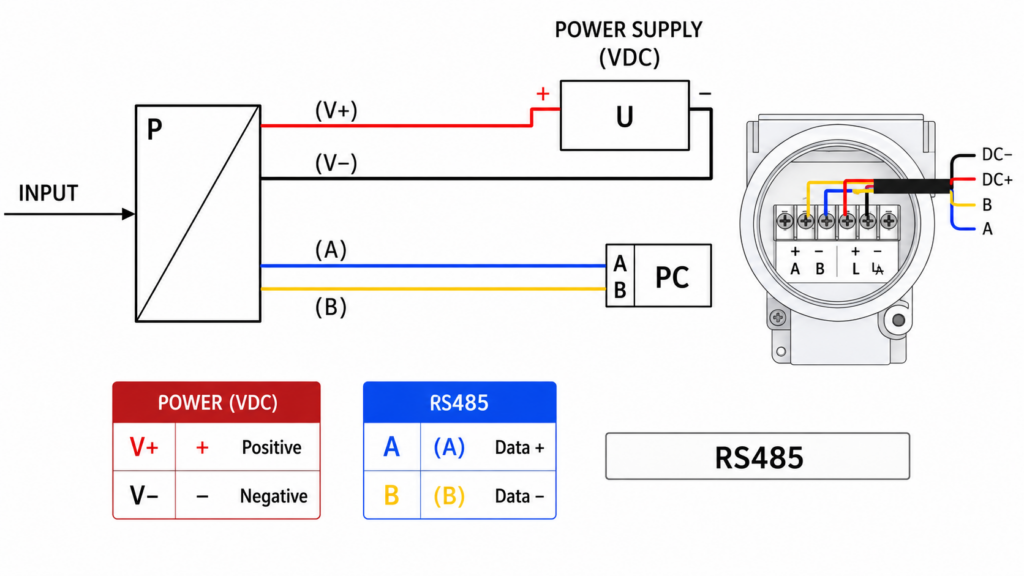

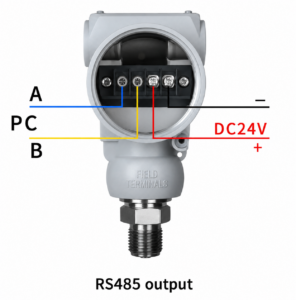

Wiring
การนำไปใช้งาน
- ใช้วัดแรงดันในระบบอุตสาหกรรม
- ระบบควบคุมกระบวนการผลิต
- ระบบไฮดรอลิก
- งานเคมีและของไหล
- ระบบ Monitoring ที่ต้องการเชื่อมต่อผ่าน RS485 Modbus

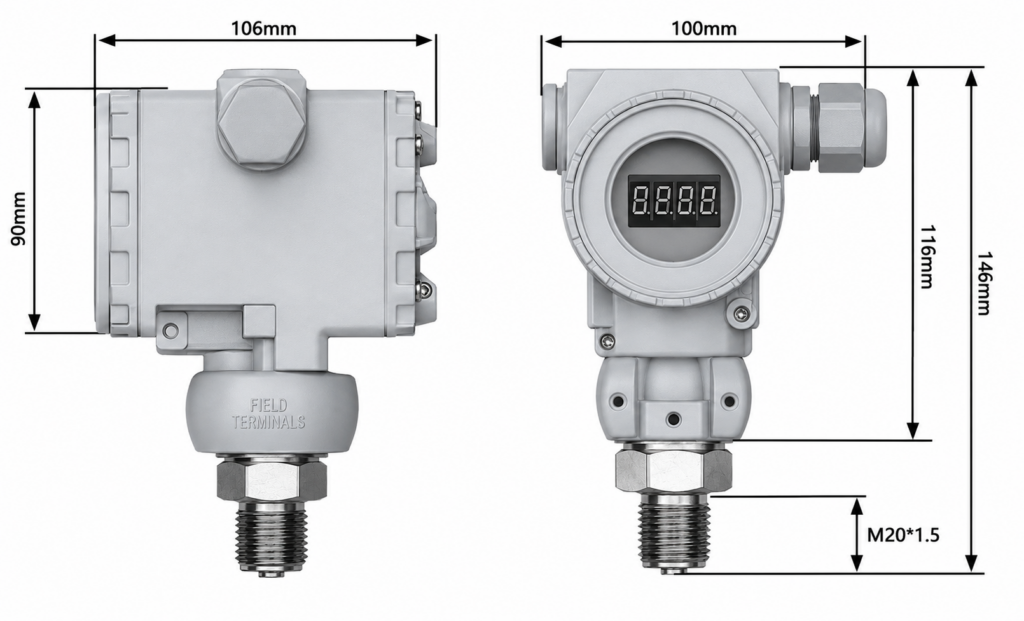

Dimension
ในชุดประกอบด้วย
- Pressure Sensor Transmitter RS485 Modbus รุ่น PS2088 จำนวน 1 ตัว
ต้องติดตั้งขณะไม่มีแรงดันและไม่มีไฟเลี้ยง
- ห้ามติดตั้งขณะระบบยังมีแรงดันอยู่
- ควรติดตั้งโดยช่างหรือผู้มีความรู้ด้าน Instrument
- ควรติดตั้งในตำแหน่งที่อุณหภูมิเปลี่ยนแปลงไม่รุนแรง
- ควรมีวาล์วปิด-เปิด (Shut-off Valve) ระหว่าง Sensor กับ Process เพื่อสะดวกต่อการซ่อมบำรุง
- หลีกเลี่ยงแรงดันกระชาก (Pressure Shock)
- ค่อยๆ เพิ่มและลดแรงดัน
- ถ้าวัด Steam หรือของไหลอุณหภูมิสูง ต้องมี Cooling Device
- งาน Outdoor หรือพื้นที่เสี่ยงฟ้าผ่า ควรติดตั้ง Surge Protection / Lightning Protection
- สาย RS485 ควรใช้ Shielded Cable และ Ground อย่างถูกต้อง
- ห้ามใช้วัด Oxygen หากเป็นรุ่น Oil-filled Diffused Silicon Core
- ห้ามวัดสารที่กัดกร่อนเกินสเปคของ 316L
- ระดับป้องกัน IP65 เหมาะกับงานโรงงานทั่วไป
- ควรขันประแจที่ฐาน Hex Nut ห้ามหมุนที่ตัว Housing ด้านบน
- หากติดตั้งในระบบ Hydraulic ควรติดตั้งตำแหน่งที่ไล่อากาศได้ง่าย
- การติดตั้งแนวดิ่งต่ำกว่า 0.03MPa อาจมีผลต่อ Accuracy เล็กน้อย
MODBUS Pressure and Level transmitter communicationprotocol
