คำอธิบาย
ชุดเครื่องวัดคลอรีนไดออกไซด์ (ClO₂) แบบออนไลน์ ประกอบด้วยเซ็นเซอร์ SL6530C และคอนโทรลเลอร์ S717003-H รองรับการวัดต่อเนื่องแบบ Real-time พร้อมเอาต์พุต 4-20mA, RS485 Modbus RTU และรีเลย์ Alarm เหมาะสำหรับระบบบำบัดน้ำ โรงงานอุตสาหกรรม และระบบฆ่าเชื้อ
คุณสมบัติเด่น
- การวัดค่าโอโซนที่แม่นยำ: เครื่องวิเคราะห์โอโซนละลายน้ำออนไลน์จาก BetteBlue มีความแม่นยำถึง 0.001 mg/L ช่วยให้สามารถวัดระดับโอโซนในน้ำหมุนเวียนอุตสาหกรรมได้อย่างถูกต้องตามความต้องการของผู้ใช้งานในภาคอุตสาหกรรม
- ช่วงการวัดกว้าง: รองรับช่วงการวัด 0~20.00 mg/L เหมาะสำหรับการใช้งานในกระบวนการบำบัดน้ำและการทำให้บริสุทธิ์
- ทนทานและกันน้ำ: มาพร้อมระดับการกันน้ำ IP65 ทำให้สามารถใช้งานในสภาพแวดล้อมที่สมบุกสมบันได้อย่างมั่นใจ
- ประสิทธิภาพยาวนาน: มีเวลาตอบสนอง 90% ภายใน 90 วินาที และข้อผิดพลาดพื้นฐานเพียง 1% F.S. ช่วยให้มั่นใจได้ถึงการวัดค่าโอโซนที่รวดเร็วและแม่นยำ
Parameter
- Power Voltage Input AC220V
- Measuring range Ozone 0 – 20 mg/L (ppm)
- mg/L เท่ากับ ppm เฉพาะ กรณีที่สารละลายนั้นเป็นน้ำ
- Accuracy ± 1% or ±0.01 mg/L
- RS485 interface MODBUS Protocol
- Working condition Environmental temperature 0-60℃
- Protection grade IP65
- Output Analog Current 4-20mA
- Output Digital Communication Output RS485 Modbus RTU
- Output 2 Relay Output NO NC COM
Wiring Terminal
Ozone Probe
- CE Electrode End (White Line)
- RE Electrode Ref (Black Line)
- WE Electrode Sensor (GreenLine)
Analog Signal Output
- Cur 1 + 4-20mA Current Output 1
- Com – Current Output GND
- Cur 2 + 4-20mA Current Output 2
Digital Signal Output
- RS485 A Communication
- RS485 B Communication
Relay Output
- Relay 1 Output NO COM NC
- Relay 2 Output NO COM NC
Dimension
- 98x98mm
Panel Cut
- 92.5×92.5mm

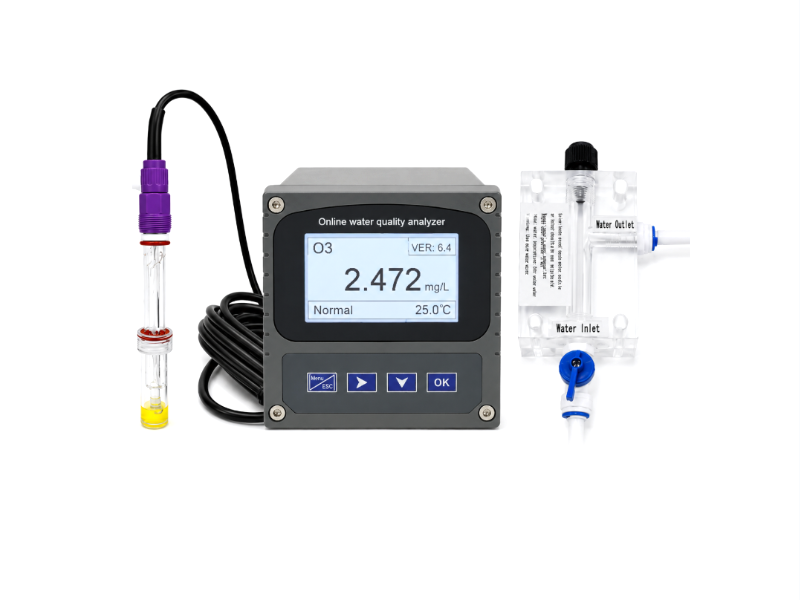

ในชุดประกอบด้วย
- 1pcs x S717003-H O3 Ozone Dissolved Controller Meter 4-20mA/RS485
- 1pcs x SL6530C O3 Ozone Dissolved Sensor Probe
- 1pcs x Dissolved Measuring Water Flow cell
User Manual ฉบับเต็มสามารถดาวน์โหลดได้ที่นี่
การนำไปใช้งาน
เหมาะสำหรับตรวจสอบปริมาณคลอรีนไดออกไซด์คงเหลือในระบบผลิตน้ำประปา ระบบฆ่าเชื้อ โรงงานอาหารและเครื่องดื่ม ระบบบำบัดน้ำ ระบบน้ำหมุนเวียน และกระบวนการอุตสาหกรรมที่ต้องควบคุมการเติมสารฆ่าเชื้ออย่างแม่นยำ สามารถใช้ร่วมกับ PLC หรือระบบควบคุมอัตโนมัติ เพื่อสั่งเพิ่มหรือลดการจ่ายคลอรีนไดออกไซด์ตามค่าที่ตรวจวัดได้
mg/L เท่ากับ ppm เฉพาะ กรณีที่สารละลายนั้นเป็นน้ำโดยทั่วไปแล้ว mg/L (มิลลิกรัมต่อลิตร) มีค่า เท่ากับ ppm (parts per million) เฉพาะกรณีที่สารละลายนั้นเป็นน้ำ เท่านั้น เนื่องจากน้ำ 1 ลิตร มีน้ำหนัก ประมาณ 1 กิโลกรัม (kg) หรือ เท่ากับ 1,000,000 มิลลิกรัม (mg) ดังนั้น 1 mg ใน 1 ลิตร จึง เท่ากับ 1 ส่วนใน 1 ล้านส่วน หรือ 1 ppm นั่นเอง อย่างไรก็ตาม สำหรับสารละลายอื่น ๆ ที่ไม่ใช่น้ำ mg/L จะไม่เท่ากับ ppm เสมอไป เพราะความหนาแน่นของสารละลายแต่ละชนิดจะไม่เท่ากัน
