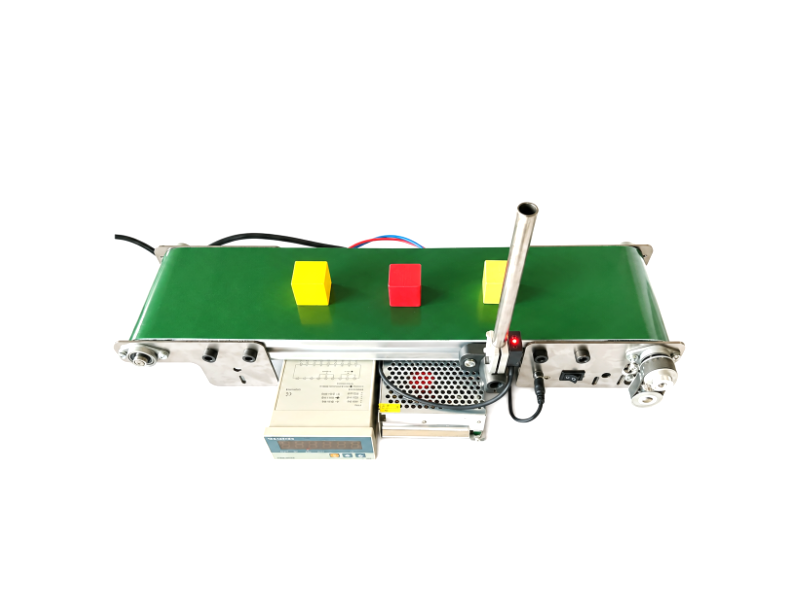

CCD502 ระบบนับชิ้นงานบนสายพานลำเลียง Digital Counter Conveyor System DC 50×12 Laser Sensor I

คำอธิบาย

ระบบนับชิ้นงานบนสายพานลำเลียงนับชิ้นงานอัตโนมัติ เลเซอร์เซ็นเซอร์ตรวจจับวัตถุ

• ตัวนับชิ้นงานแบบดิจิตอล เมื่องานวิ่งผ่านพร็อกซิมิตี้เซนเซอร์ ช่วยลำเลียงชิ้นงานที่นับแล้ว ไหลไปเก็บยังกล่องปลายทางสามารถนับชิ้นงานได้ มีปุ่มรีเซ็ตเป็นเมื่อต้องการเริ่มนับใหม่
• สายพานลําเลียง DC24V
• ดิจิตอลเคาท์เตอร์ 6 หลักพร้อมเซนเซอร์ + ตั้งค่าการนับได้

หลักการทำงานของระบบนับชิ้นงานบนสายพานลำเลียง

สายพานลำเลียงเป็นอุปกรณ์เชิงกลที่ใช้สำหรับ ขนส่งวัสดุหรือบรรจุภัณฑ์ จากจุดหนึ่งไปยังอีกจุดหนึ่งในกระบวนการผลิต โดยระบบสายพานลำเลียงจำนวนมากมักติดตั้ง ระบบนับชิ้นงานอัตโนมัติ ซึ่งมีหลักการทำงาน

การตรวจจับชิ้นงาน:

• ใช้ เซ็นเซอร์เลเซอร์ (Laser Sensor) ติดตั้งบริเวณจุดผ่านของสายพาน
• เมื่อชิ้นงานผ่านเซ็นเซอร์ ระบบจะตรวจจับการมีอยู่ของชิ้นงานแต่ละชิ้น

การนับจำนวน:

• • ทุกครั้งที่เซ็นเซอร์ตรวจพบวัตถุ ระบบจะส่งสัญญาณไปยัง ตัวนับ (Counter) เพื่อเพิ่มค่าการนับโดยอัตโนมัติ

การควบคุมผ่านรีเลย์:

• สัญญาณจากเซ็นเซอร์สามารถควบคุม รีเลย์ (Relay) ซึ่งทำหน้าที่เปิด/ปิดสวิตช์ไฟฟ้า
• รีเลย์สามารถใช้ในการ: เปิด/ปิดสายพานลำเลียง เริ่ม/หยุดเครื่องจักร ควบคุมอุปกรณ์อื่นที่เกี่ยวข้องกับกระบวนการผลิต

การใช้งานข้อมูลนับชิ้นงาน:

• ใช้เพื่อติดตาม สถิติการผลิต
• ตรวจสอบ คุณภาพและความสม่ำเสมอ
• ช่วยในการ จัดการสินค้าคงคลัง
• นำข้อมูลไปใช้วิเคราะห์และปรับปรุงประสิทธิภาพการผลิต

ในชุดประกอบด้วย

1. 1pcs x 5012 สายพานลำเลียง Conveyor 50X12 DC
2. 1pcs x PS2405 Power Supply Adaptor DC24V
3. 1pcs x CTPD04 เครื่องนับจำนวน ดิจิตอลเคาท์เตอร์ Preset Digital Counter 6Digit T9C-1PS-485
4. 1pcs x SL3503 เลเซอร์เซนเซอร์ Laser Sensor
5. 1set x BKCS27 ชุดยึดข้างสายพานลำเลียงและเซนเซอร์ Conveyor Sensor Mounting Holder Set 12mm DS S2-25cm+E3Bracket

Wiring Diagram

ข้อมูลด้านเทคนิค New Preset Digital Counter Modbus RTU + RS485

1. แรงดันอินพุต AC 95 – 265V
2. มีแรงดัน DC Output 12Vdc สำหรับจ่ายไฟให้ เซนเซอร์ต่อร่วม
3. มีปุ่มรีเซ็ตด้านหน้า
4. ตั้งค่าเป้าหมายการนับได้
5. นับครบยอดเป้าหมาย ครบยอดที่ตั้ง (Target) สามารถส่งเอาท์พุท รีเลย์ ( Relay) สั่งควบคุมหรือสั่งหยุดสายพานได้
6. ข้อมูลจะถูกเก็บไว้เมื่อไฟฟ้าดับ
7. รองรับการแสดงผลบนคอมพิวเตอร์ Modbus RTU RS485

ตัวอย่างโปรแกรม แสดงผล Counter บนคอมพิวเตอร์ Modbus RTU RS485 ด้วย Software Processing

โปรโตคอล Modbus เป็นวิธีการมาตรฐานในอุตสาหกรรมสำหรับการถ่ายโอนข้อมูล ใช้กับระบบอัตโนมัติและระบบควบคุมในงานอุตสาหกรรม

• Step 1 : Download Software Processing และติดตั้งลงในคอมพิวเตอร์  https://processing.org/download/
• Step 2 : Download Source Code แสดงผล Counter ได้ที่  https://drive.google.com/drive/folders/18CPDzw4AmIq1silPyP8w8StPfS49Lsqj?usp=sharing
• Step 3 : เชื่อมต่อสายสื่อสารข้อมูล RS485-USB เข้ากับคอมพิวเตอร์
• Step 4 : เปิด Source Code เปลี่ยน Comport ให้ตรง (ทำได้โดยแก้ไขบรรทัดที่  3 เดิมเป็น COM6 เปลี่ยน Comport เป็น COM อื่นๆ ให้ตรงกับคอมพิวเตอร์)
•
• Step 5 : กดปุ่มรัน (Run) โปรแกรมจะแสดงผลค่า Target และค่าที่นับได้ (Actual)
•
