CTP201 เครื่องนับจำนวน ดิจิตอลเคาท์เตอร์ Preset Digital Counter 7Segment 4 Digitx2-30x50cm Remote

CTP201 เครื่องนับจำนวน ดิจิตอลเคาท์เตอร์ Preset Digital Counter 7Segment 4 Digitx2-30x50cm Remote

รหัสสินค้า: CTP201 หมวดหมู่: , , ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

7 Segment Digital Counter ตัวนับชิ้นงานแบบดิจิตอล Digital Counter ดิจิตอลเคาท์เตอร์ 4 หลักความแม่นยำสูง ตั้งโปรแกรมได้ ติดตั้งได้ง่าย เก็บตัวเลขล่าสุดค้างไว้โดยอัตโนมัติเมื่อไฟดับ ประยุกต์ใช้งานได้หลากหลาย ทั้งในระบบการผลิต การตั้งค่า Actual , Plan หรือการตรวจนับจำนวน สามารถเชื่อมต่อกับอุปกรณ์เซนเซอร์ อุตสาหกรรม ต่างๆ เช่น โฟโตอิเล็กทริคเซนเซอร์ ปุ่มกดสวิตซ์ สวิตซ์แป้นเหยียบ ฯลฯ สามารถรับสัญญาณได้ทั้ง NPN, PNP

ข้อมูลด้านเทคนิค

  • ตั้งค่าเป้าหมายการนับ IR Remote Control
  • 1Ch Sensor Input สามารถเชื่อมต่อกับอุปกรณ์เซนเซอร์ อุตสาหกรรม รับสัญญาณได้ทั้ง NPN, PNP
  • อายุการใช้งานเฉลี่ย: ≥100,000 hr., MTBF ≥ 20,000 hr.
  • แหล่งจ่ายไฟ: AC220V/50Hz พร้อมจ่ายไฟต่ออุปกรณ์ภายนอก
  • สภาพแวดล้อม: -10 ถึง 70°C, ความชื้น <85%
  • การเก็บข้อมูล: มีระบบจำค่าอัตโนมัติ
  • ควบคุมด้วยรีโมทอินฟราเรด: ระยะ ≤10 เมตร
  • ติดตั้ง: แขวนเพดาน, ผนังฟันปลา, ผนังแบบ L

การต่อสาย:

  1. 🔴 แดง จ่ายไฟออก (สำหรับจ่ายไฟให้เซ็นเซอร์ ฯลฯ)
  2. 🔵 น้ำเงิน สายกราวด์ (จุดรวมสัญญาณ)
  3. 🟡 เหลือง สัญญาณเพิ่ม/ลดค่า เวลาใช้งานต่อคู่กับ สายกราวด์
  4. 🟢 เขียว สัญญาณรีเซ็ต เวลาใช้งานต่อคู่กับ สายกราวด์

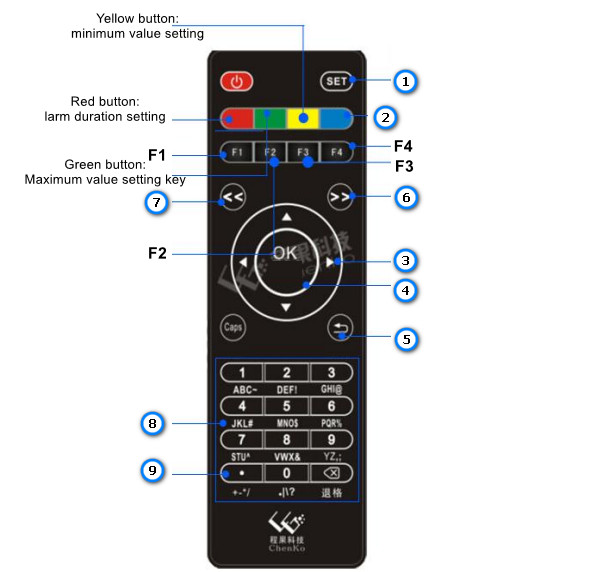

ฟังก์ชันปุ่มบนรีโมท

  • 🔴 ปุ่มเปิด/ปิด
  • 🔵 ปุ่ม SET: ใช้ตั้งค่าตัวเลขหรือพารามิเตอร์
  • 🔷 ปุ่มฟ้า (F1): ตั้งค่าขนาดก้าวของการนับ (แต่ละครั้งจะบวก/ลบกี่หน่วย)
  • 🔶 ปุ่มเหลือง: ตั้งค่าค่าต่ำสุด
  • 🟩 ปุ่มเขียว: ตั้งค่าค่าสูงสุด
  • 🔄 ปุ่ม F2: ตั้งค่าระยะห่างของการนับ (กันการนับซ้ำ)
  • 🟠 ปุ่ม F3: ตั้งค่าความเร็ว (Speed factor)
  • ⚫ ปุ่ม F4: เลือกโหมดนับขึ้น/นับถอยหลัง
  • 🔄 ลูกศรซ้าย/ขวา: เปลี่ยนตำแหน่งการตั้งค่าบนหน้าจอ
  • 🆗 ปุ่ม OK: ยืนยันค่าที่ตั้ง
  • ⏪ ปุ่มกลับ: กลับสู่หน้าจอหลัก
  • 🔢 กลุ่มปุ่มตัวเลข: ใช้ป้อนตัวเลข

วิธีการใช้งาน

ขั้นตอนทั่วไป:
กดปุ่มฟังก์ชัน → กดปุ่ม SET → ป้อนตัวเลข → กด OK → กด กลับ

ฟังก์ชัน

1. ปุ่ม SET (ตั้งค่า)

ใช้สำหรับตั้งค่าตัวเลขหรือพารามิเตอร์ต่าง ๆ

ตัวอย่าง: ต้องการแสดงเลข “88”
ขั้นตอน:
SET → ป้อน “88” → OK → หน้าจอกระพริบ → บันทึกสำเร็จ

  • หากต้องการตั้งค่าหลายตำแหน่ง → ใช้ ปุ่มลูกศรลง เพื่อย้ายตำแหน่ง → ป้อนค่าใหม่

  • หากไม่ทำอะไรต่อ ระบบจะกลับสู่หน้าจอแสดงผลอัตโนมัติหลังผ่านไปไม่กี่วินาที

2. ปุ่ม OK / ยืนยัน

ยืนยันค่าที่ป้อน (หากเลขกระพริบแสดงว่าบันทึกแล้ว)

3. ปุ่มสีน้ำเงิน (Blue)

ใช้สำหรับรีเซ็ต/คืนค่าโรงงาน
การใช้งาน: กดค้าง 3 วินาที → หน้าจอดับชั่วครู่ → เริ่มทำงานใหม่

4. ปุ่มลูกศรลง (▼)

ใช้สลับการตั้งค่าหรือเลื่อนไปยังแถวถัดไปบนจอ
📌 มักใช้ร่วมกับปุ่ม SET

5. ปุ่ม Caps

สลับตัวเลข/ตัวอักษร พิมพ์เล็ก–พิมพ์ใหญ่
ใช้ได้เฉพาะรุ่นที่รองรับจอแบบ dot-matrix

6. ปุ่มย้อนกลับ

ย้อนกลับไปยังหน้าจอหลักหลังการตั้งค่า

7. ปุ่ม F1 – ตั้งค่าขนาดก้าว (Step Size)

กำหนดจำนวนที่เพิ่ม/ลดทุกครั้งที่ได้รับสัญญาณนับ

ช่วงค่า: 1–255
ตัวอย่าง: ต้องการให้ทุกครั้งที่กดเพิ่มค่าขึ้นทีละ 3

ขั้นตอน:
F1 → SET → ป้อน “3” → OK → กลับ

8. F2: การตั้งค่าช่วงเวลาการนับ

ใช้เพื่อป้องกันการนับซ้ำหรือการนับเร็วเกินไป

  • ช่วงค่า: 0–255
    • 1 = 10ms
    • 10 = 100ms
  • ค่าแนะนำจากโรงงาน: เช่น 5 = 50ms
  • ขั้นตอน:
    F2 → SET → ป้อนตัวเลข → OK → กลับ

9. ปุ่มเขียว/เหลือง

  • ใช้ตั้งค่า ค่ามากสุด/ค่าน้อยสุด ที่แสดงบนหน้าจอ

10. ขั้นตอนการตั้งค่าค่ามากสุด/น้อยสุด

  • ค่าสูงสุด:
    เขียว → SET → ป้อนค่า → OK → กลับ

  • ค่าต่ำสุด:
    เหลือง → SET → ป้อนค่า → OK → กลับ

11. F3: ตั้งค่า Speed Factor

  • หน้าจอแสดงความเร็ว (Speed Screen)

12. F4: โหมดนับขึ้น / นับถอยหลัง

  • ตั้งเป็นโหมดนับถอยหลัง:
    F4 → แสดง “00” → SET → ป้อน “1” → OK → กลับ

  • ตั้งเป็นโหมดนับขึ้น:
    F4 → แสดง “01” → SET → ป้อน “0” → OK → กลับ

ในชุดประกอบด้วย

  • Digital Counter Display
  • Adaptor DC12V
  • รีโมท IR Remote Control

Dimension

  • Display size 30x50cm
