SSWM09 มิเตอร์ วัดอัตราการไหลของน้ำ+วัดอุณหภูมิ DC24V Digital LCD-M Water Flow +Temp Meter

SSWM09 มิเตอร์ วัดอัตราการไหลของน้ำ+วัดอุณหภูมิ DC24V Digital LCD-M Water Flow +Temp Meter

฿1,280.00

มีสินค้า

รหัสสินค้า: SSWM09 หมวดหมู่: , , ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

มิเตอร์ วัดอัตราการไหลของน้ำ ฟังก์ชันหลัก: การไหลและการไหลทันที การวิเคราะห์เชิงปริมาณและเชิงปริมาณรวม และการตรวจจับอุณหภูมิของน้ำ เหมาะสำหรับการจัดการและควบคุมปริมาณ (แบบแบตช์)
ของการไหลของก๊าซและของเหลวในอุตสาหกรรมปิโตรเลียม เคมี ยา อาหาร เครื่องทำน้ำบริสุทธิ์ขนาดเล็กและขนาดกลาง เป็นต้น

รายละเอียด มิเตอร์

  • แหล่งจ่ายไฟ DC24V
  • จอแสดงผล LCD แบบไดนามิก
  • ช่วงแรงดันใช้งาน DC24V
  • แรงดันใช้งานของโซลินอยด์วาล์ว DC12V / 0.3A-0.5A  ​​(ปกติปิด)
  • แรงดันใช้งานของเซ็นเซอร์ DC5V (อินพุตสัญญาณพัลส์)
  • ช่วงปริมาณ 0.1-9999L / แกลลอน ; การตั้งค่าค่า K สูงสุดคือ 1-9999 ลิตร/นาที / แกลลอน/นาที

Download LCD-M Manual

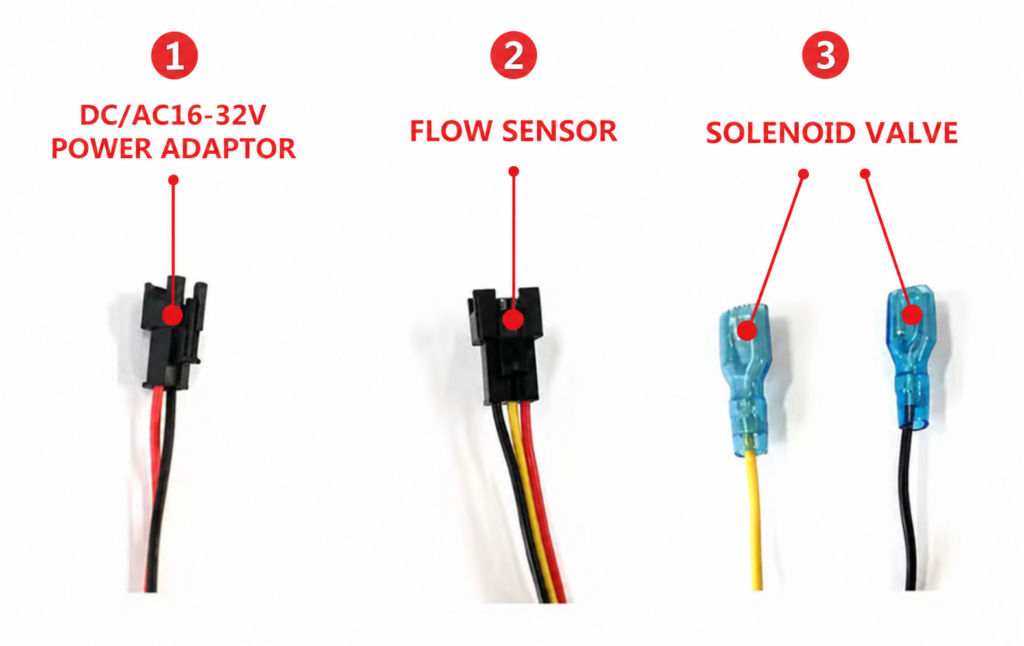

Wiring

Keypads

6 Key “MENU”, “SET”,  “+”,  “-”, “RUN/STOP”, “CLEAN”

  • MENU Press “menu” to swappable quer
    ① MAX-Quantitative set value and instantaneous flow value
    ② Total flow value
    ③ K value：flow measurement parameter of flow sensor
  • SET：Set parameters.
  • +
  • –
  • RUN / STOP
  • CLEAN
  • Long press “-”  3 seconds to switch the unit of liter / gallon
  • Long press “+” 3 seconds to switch Chinese / English

Function and parameter setting instruction

1. Quantitative settings and instantaneous values screen (Figure 1)：

A：Power on – the upper left corner of the LCD screen shows the temperature of the liquid flowing out； the upper right corner shows the user set value；the middle line shows the instantaneous flow value, and it will save the latest operation value； the lower left side shows the liquid flow status；at the bottom side shows the corresponding setting interface (The settings can be displayed in Chinese or English，

Note：

Need to wait for the backlight of the controller is down, then you can set the data

B：User setting values：
1 Power on, in standby state, long press CLEAR button for 3 seconds to clear all user’s set value and instantaneous flow value；OR press
SET button to modify the data you really need.

2  Press SET key to user’s set value：The last digit to the right of the user’s set value flashes， you can press + to “addend”，press – to
“subtrahend”，press ZERO to clear the current digit， and then press SET key to confirm and to the next digit value setting. After all the values finish setting, need to press MENU key to complete the operation and exit the setting state (When there is no operation for 10 seconds or the user directly presses the run/stop button, the system will automatically exit the setting state and solenoid valve will start to work immediately)

Note：

When no setting user value of ” 0000.00 L”, the state of ” NORMALLY OPEN” will display at the bottom right hand corner of the LCD panel monitor
and it can be used as common water meter, when the user press the run/stop button one time, the solenoid valve will start working, press again the run/stop key, solenoid valve closed. It only display the last operation instantaneous value.

The total flow value automatically accumulate — — — — — — — — — —

press MENU key to switch the interface of total value and you can check the data of corresponding total flow .



ในชุดประกอบด้วย

  1. จอแสดงผลดิจิตอล Digital LCD-M Water Flow Meter ZJ-LCD-M

Dimension Digital LCD-S Water Flow Meter

เซนเซอร์วัดอัตราการไหลของน้ำ+ตรวจจับอุณหภูมิ Water Flow+Temp Sensor YF-B7

ท่อขนาดอื่นๆสำหรับ Water Flow Meter
