คำอธิบาย
มอเตอร์เกียร์ DC JGY370-10 12VDC แบบมุมฉาก 90 องศา High Torque Metal Geared Motor มอเตอร์วอร์มเกียร์ ดีซี DC Worm Gear Motor JGY370 มอเตอร์เกียร์ทดรอบแรงบิดสูง ขนาดกะทัดรัด หมุนกลับทิศทางได้ เหมาะกับงานกลไกอัตโนมัติ เครื่องจักร DIY และระบบขับเคลื่อนขนาดเล็ก
สเปกสินค้า (Specifications)
- รุ่น: JGY370
- แรงดันไฟฟ้า DC 12V
- Rated Current < 0.5A
- มอเตอร์เส้นผ่าศูนย์กลาง 24mm
Worm Gear
- เกียร์ 46x32mm
- No-Load Speed 150RPM
- On-Load Speed 100RPM
- แรงบิด Rated Torque 1.2kg.cm

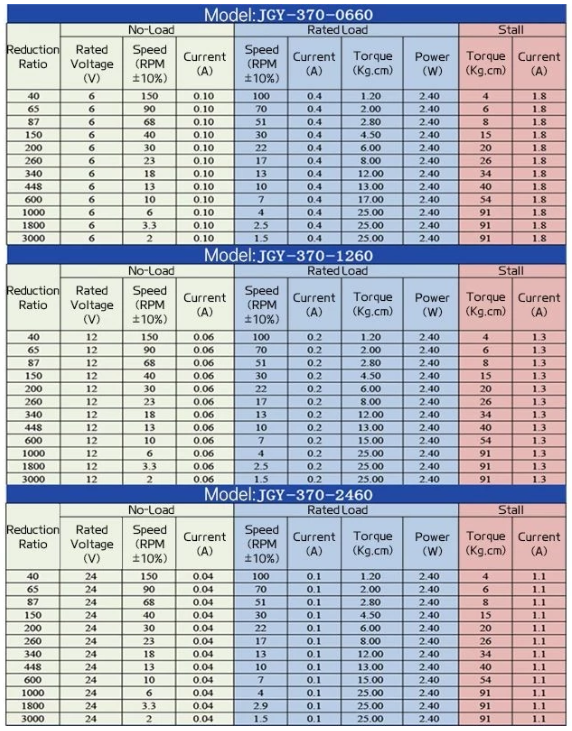

ตารางสเปกสินค้า (Specifications)
Dimension
- เส้นผ่าศูนย์กลางเพลา 6mm
- ความยาวเพลา 14mm
การนำไปใช้งาน
- เครื่องให้อาหารอัตโนมัติ
- เครื่องหยอดเหรียญ / กลไกเปิด-ปิด
- หุ่นยนต์ / รถบังคับ / งาน DIY
- สายพานขนาดเล็ก
- ระบบล็อกไฟฟ้า
- เครื่องจักรขนาดเล็กที่ต้องการรอบต่ำแรงบิดสูง
คำอธิบายแรงบิด (Torque Description)
- แรงบิด (Torque) คือแรงที่ทำให้วัตถุหมุน โดยคำนวณจาก
- Torque = แรง × ระยะรัศมี
- หน่วยที่นิยมใช้กับมอเตอร์เกียร์คือ Kg.cm หรือ N.m

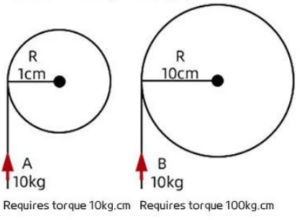

ตัวอย่างการคำนวณ
| ตัวอย่าง | รัศมี | น้ำหนัก | ค่าแรงบิดที่ต้องใช้ |
|---|---|---|---|
| A | 1 cm | 10 kg | 10 Kg.cm |
| B | 10 cm | 10 kg | 100 Kg.cm |
สรุป
- ยิ่งระยะรัศมียาวขึ้น มอเตอร์ต้องใช้แรงบิดมากขึ้นตามไปด้วย
สูตรคำนวณแบบง่าย
- Torque (Kg.cm) = น้ำหนัก (Kg) × ระยะรัศมี (cm)
ตัวอย่าง
- โหลด 5Kg อยู่ห่างแกนหมุน 4cm
- Torque = 5 × 4 = 20 Kg.cm
ตารางแปลงหน่วยแรงบิด
| gf.cm | kgf.cm | N.m | mN.m | N.cm |
|---|---|---|---|---|
| 1 | 0.001 | 0.000098 | 0.098 | 0.0098 |
| 1000 | 1 | 0.098 | 98 | 9.8 |
| 10204.08 | 10.204 | 1 | 1000 | 100 |
| 10.20 | 0.010 | 0.001 | 1 | 0.1 |
| 102.04 | 0.102 | 0.01 | 10 | 1 |
ข้อควรระวังในการเลือกมอเตอร์
- ไม่ควรใช้งานเกินค่า Torque สูงสุดของมอเตอร์
- ไม่ควรทำให้มอเตอร์หยุดหมุนค้าง (Locked Rotor)
- การโหลดเกินอาจทำให้มอเตอร์ไหม้หรือเฟืองเสียหาย
- ควรเลือก Torque เผื่อการใช้งานจริงประมาณ 30-50% จากค่าที่คำนวณได้
ตัวอย่าง
- หากคำนวณได้ 20 Kg.cm
- ควรเลือกมอเตอร์ที่มี Rated Torque ประมาณ 30 Kg.cm ขึ้นไป
https://youtu.be/DIS6V_EiN0w
