คำอธิบาย
ปรับรอบ DC, ปรับรอบมอเตอร์ DC บอร์ด ควบคุมความเร็วมอเตอร์ Speed Control Motor
- ใช้ MOSFET IRF3205 (ทนกระแสได้สูงถึง 82A, Vds 75V, Rds(on) เพียง 0.013Ω)
- ปรับรอบด้วยโวลุ่มคุณภาพสูง (เกรดพรีเมียม)
- แรงดันไฟฟ้าอินพุต DC12-40V
- กำลังไฟ 400W
- พิกัดกระแส 8A, กระแสสูงสุดถึง 10A
- กระแส (สแตนด์บาย) 0.02A
- PWM ความถี่ 13khz ช่วงความเร็วความกว้างของพัลส์ 10% -100%
- ฟิวส์ 10A
- วอลลุ่มโพเทนชิโอมิเตอร์ปรับความเร็ว
- มีฟังก์ชันป้องกันไฟย้อนกลับ และแรงดันควบคุมเกิน

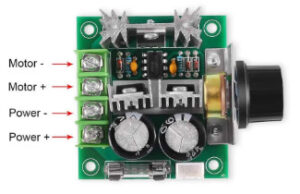

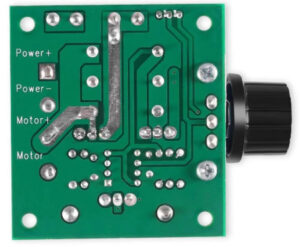

Pinout Terminal
การใช้งานของ คอนเนกเตอร์สีขาว:
- ใช้สำหรับต่อ Potentiometer ภายนอก แทนตัวหมุน (Knob) ที่ติดตั้งมาบนบอร์ด เพื่อให้สามารถติดตั้งปุ่มปรับความเร็วไว้ห่างจากบอร์ด (เช่น หน้าตู้ควบคุม) ถ้าจะใช้ คอนเนกเตอร์นี้ ต้อง ถอด Potentiometer บนบอร์ดออกก่อน มิฉะนั้นวงจรจะทำงานผิดปกติ
หมายเหตุด้านเทคนิค:
- คอนเนกเตอร์นี้น่าจะเป็นแบบ 3 พิน (VCC / GND / Signal) ปุ่มหมุนควบคุมความเร็วโดยปรับ ค่าแรงดันอนาล็อก (0–5V) ที่เข้าสู่วงจร PWM หากคุณต้องการใช้ Potentiometer ภายนอก ควรเลือกค่าประมาณ 10kΩ Linear (B10K) และเชื่อมต่อสายตามลำดับพินให้ถูกต้อง

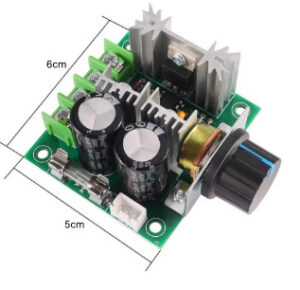

Dimension
- ขนาด 60x55x28 มม
