คำอธิบาย

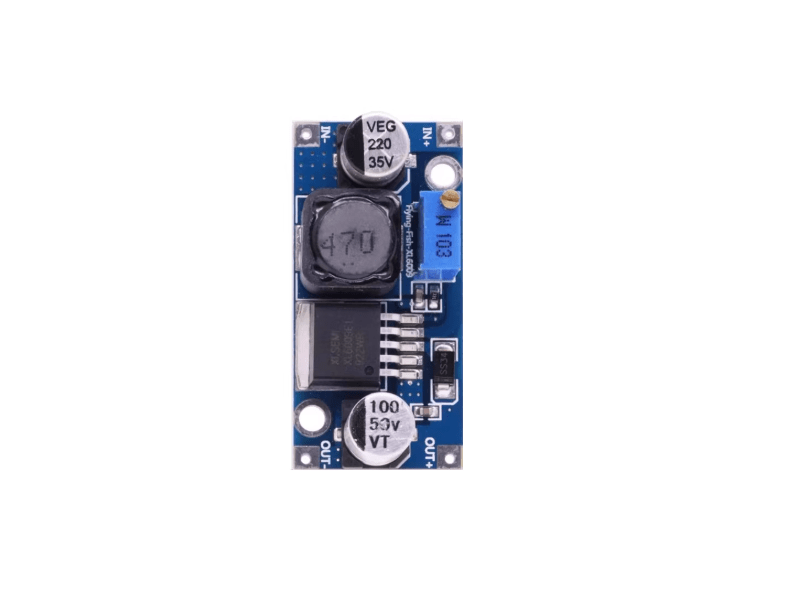

โมดูลเพิ่มแรงดันแบบไม่แยกกราวด์ (Non-Isolated Boost) ใช้ชิป XL6009E1 เทคโนโลยีสวิตชิ่งความถี่สูง 400KHz ประสิทธิภาพสูงกว่า LM2577 อย่างชัดเจน รองรับกระแสสวิตช์ 4A เหมาะสำหรับงานที่ต้องการแรงดันกว้าง ประหยัดพื้นที่ และริปเปิลต่ำ
คุณสมบัติเด่น
- ใช้ XL6009E1 รุ่นใหม่ ประสิทธิภาพสูงกว่า LM2577 (3A / 50KHz)
- ช่วงแรงดันอินพุตกว้าง 4.5V–32V (แนะนำใช้งาน 5V–32V)
- ช่วงแรงดันเอาต์พุตกว้าง 5V–35V ปรับได้
- ความถี่สวิตชิ่งสูง 400KHz ใช้คาปาซิเตอร์ขนาดเล็กได้ ริปเปิลต่ำ
- MOSFET ภายใน 4A ประสิทธิภาพสูงสุดประมาณ 94%
- ขนาดกะทัดรัด 43×21 มม.
สเปกสินค้า (Specifications)
- ประเภทโมดูล: Non-Isolated Boost Converter
- ระบบเรียงกระแส: Non-Synchronous
- ชิปควบคุม: XL6009E1
- แรงดันไฟเข้า (Input Voltage): 4.5V–32V DC
- แรงดันไฟออก (Output Voltage): 5V–35V DC (ต้องสูงกว่า Input)
- กระแสอินพุตสูงสุด: 4A (Max)
- กระแสขณะไม่มีโหลด: ประมาณ 18mA (5V in / 8V out)
หมายเหตุ: แรงดันยิ่งสูง กระแส No-load ยิ่งเพิ่ม - ประสิทธิภาพการแปลงพลังงาน: สูงสุด <94% (ต่างศักย์มาก ประสิทธิภาพลดลง)
- ความถี่สวิตชิ่ง: 400KHz
- Output Ripple: ประมาณ 50mV (แรงดันและกระแสสูง ริปเปิลเพิ่ม)
- Load Regulation: ±0.5%
- Line Regulation: ±0.5%
- อุณหภูมิการทำงาน: -40°C ถึง +85°C
การนำไปใช้งาน
- แปลงไฟในรถยนต์ 12V ไปเป็นแรงดันที่สูงขึ้น
- เพิ่มแรงดันจากแบตเตอรี่ 5V / 12V ไปเป็น 24V หรือสูงกว่า
- เพิ่มแรงดันจากแบตเตอรี่ 3.7V เป็น 5V / 9V / 12V
- ระบบโซลาร์เซลล์ขนาดเล็ก
- จ่ายไฟ LED, โมดูลควบคุม, วงจรทดลอง
- ระบบที่ต้องการแรงดันปรับค่าได้
- ใช้กับโปรเจค Arduino, Raspberry Pi
- งานหุ่นยนต์ / มอเตอร์ DC

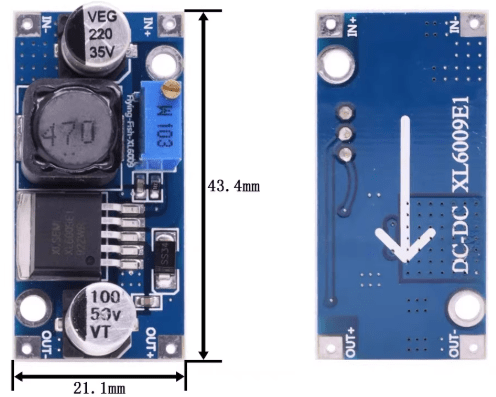

Dimension
ข้อควรทราบเชิงเทคนิค
- เป็นแบบ Non-Synchronous ประสิทธิภาพดี แต่ยังมีการสูญเสียที่ไดโอด
- กระแส 4A คือค่าสูงสุดของสวิตช์ ไม่ใช่กระแสเอาต์พุตต่อเนื่อง
- หากใช้งานเกิน 2–3A ควรเสริมการระบายความร้อน
- ส่วนต่างแรงดัน (Vin กับ Vout) มาก จะทำให้ประสิทธิภาพลดลง
