คำอธิบาย

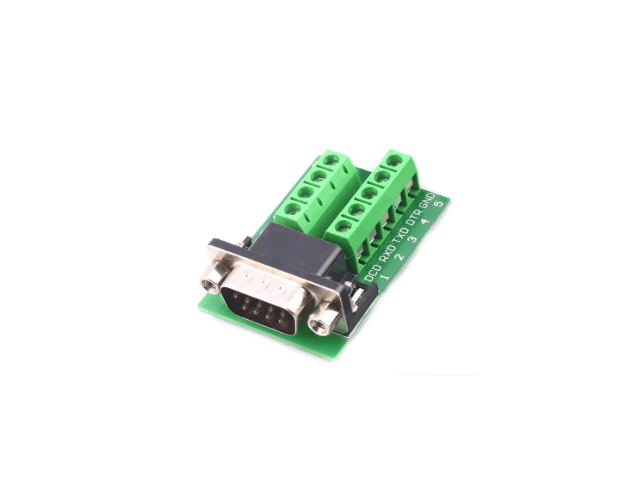

บอร์ดแปลงคอนเนคเตอร์ตัวผู้ DB9 Male to Screw Terminal Converter 02
- ชนิดคอนเนคเตอร์ 1 DB9-male
- ชนิดคอนเนคเตอร์ 2 9Pin Screw Terminal 5mm
- Insulation resistance above 100 MOhm (at DC500V)
- Withstand voltage AC500V, 1min
- อุณหภูมิในการทำงาน -20 °C ~ +55 °C
- เหมาะสำหรับสาย AWG 22-16 (0.3~1.25mm2),
- เหมาะสำหรับ คอนโทรลเลอร์ Arduino, PLC, DB9 RS232 Converter, DB9 TTL Converter
DB9 Connector Pinout (RS-232)
🔹 DB9 Male Connector (Plug) (มองจากด้านหน้า ขาโลหะ)
| Pin | Signal | Full Name | Function |
|---|---|---|---|
| 1 | DCD | Data Carrier Detect | Carrier detected |
| 2 | RXD | Receive Data | Data input |
| 3 | TXD | Transmit Data | Data output |
| 4 | DTR | Data Terminal Ready | Terminal ready |
| 5 | GND | Signal Ground | Ground |
| 6 | DSR | Data Set Ready | Device ready |
| 7 | RTS | Request To Send | Request transmission |
| 8 | CTS | Clear To Send | Permission to send |
| 9 | RI | Ring Indicator | Ring signal |
🔹 DB9 Female Connector (Socket) (มองจากด้านหน้า รู)
| Pin | Signal | Full Name | Function |
|---|---|---|---|
| 1 | DCD | Data Carrier Detect | Carrier detected |
| 2 | TXD | Transmit Data | Data output |
| 3 | RXD | Receive Data | Data input |
| 4 | DSR | Data Set Ready | Device ready |
| 5 | GND | Signal Ground | Ground |
| 6 | DTR | Data Terminal Ready | Terminal ready |
| 7 | CTS | Clear To Send | Permission to send |
| 8 | RTS | Request To Send | Request transmission |
| 9 | RI | Ring Indicator | Ring signal |
