BDCV20 บอร์ดโมดูลแปลง กระแสเป็นแรงดัน I2V Current to Voltage 4-20mA to Voltage 0-5V/0-10V Converter Module

คำอธิบาย

โมดูลแปลงกระแสเป็นแรงดัน Current to Voltage 4-20mA to 0-3.3V/5V/10V Converter Module โมดูล XY-IT0V / HW-685 เป็น Current-to-Voltage Converter ใช้แปลงสัญญาณ 4–20mA ให้เป็นแรงดันไฟฟ้า 0–3.3V, 0–5V, หรือ 0–10V เพื่อใช้ร่วมกับระบบควบคุมอย่าง PLC, Arduino, หรือ Data Logger ได้

• Supply voltage DC 7 – 36 V
• Current to Voltage Converter Module
  • Current 4-20mA Input to 0-3.3V Voltage Output
  • Current 4-20mA Input to 0-5V Voltage Output
  • Current 4-20mA Input to 0-10V Voltage Output

PCB Dimension

• 42x25mm

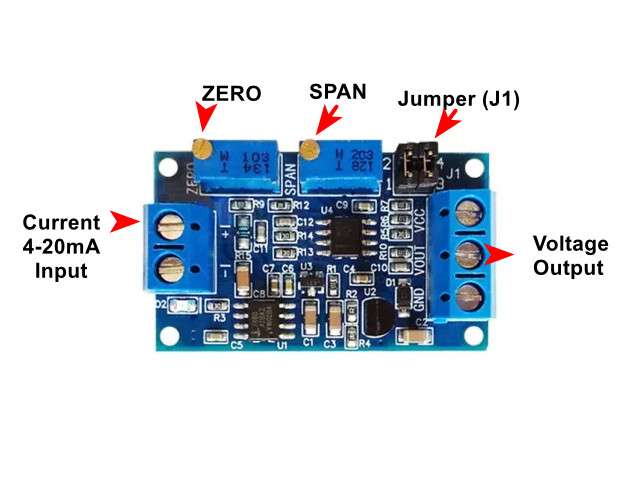

การ calibrate ปรับ ZERO/SPAN

1. ป้อนกระแสอินพุต 4 mA ปรับโพเทนฯ “ZERO” ให้ VOUT ใกล้ 0V

2. ป้อนกระแสอินพุต 20 mA ปรับโพเทนฯ “SPAN” ให้ VOUT ใกล้กับค่าเต็มสเกล เช่น 10V

คำแนะนำสำหรับการใช้งาน

1. ถ้า Setting เอาต์พุตเป็น 10V แรงดันของแหล่งจ่ายไฟจะต้องมากกว่า 12V  หากใช้ไฟเลี้ยงต่ำกว่า 12V จะทำให้เอาต์พุตไม่ถึง 10V
2. หลังจากจ่ายไฟเข้าบอร์ดแล้ว ไฟ LED D2 ควรจะติด หากไม่ติด โปรดตรวจสอบการ ต่อสายไฟ  โมดูลนี้มีการป้องกันการต่อผิดขั้ว แต่ไม่ควรต่อผิดซ้ำ ๆ
3. การปรับ ZERO เมื่อกระแสอินพุตเป็นค่าต่ำสุด (0 หรือ 4mA) ให้ปรับโพเทนชิออมิเตอร์ ZERO เพื่อให้เอาต์พุต VOUT เป็นค่าต่ำสุด (0V เช่นกัน)
4. การปรับ SPAN เมื่อกระแสอินพุตอยู่ที่ค่าสูงสุด (20mA) ให้ปรับโพเทนชิออมิเตอร์ SPAN เพื่อให้เอาต์พุต VOUT เป็นค่าสูงสุด (3.3V หรือ 5V หรือ 10V ตามการตั้งค่า Jumper (J1))
5. เมื่ออินพุตเป็น 4-20mA เอาต์พุตขั้นต่ำสามารถเป็น 2.5V

การตั้งค่า Jumper (J1)

J1 Setting for Input 4-20mA

• Voltage Output range 0 – 3.3V
  • Pins 1, 2 Disconnected
  • Pins 3, 4 Disconnected
• Voltage Output range 0 – 5V
  • Pins 1, 2 Shorted
  • Pins 3, 4 Shorted
• Voltage Output range 0 – 10V
  • Pins 1, 2 Shorted
  • Pins 3, 4 Disconnected

ตัวอย่างการต่อร่วมกับ PLC
