คำอธิบาย
Color Sensor เซนเซอร์สี Color mark Sensor ใช้สำหรับการตรวจจับวัตถุสีแดง หรือสีเขียว ใช้งานตรวจสอบสีของผลิตภัณฑ์ในงานอุตสาหกรรม สามารถใช้กับบรรจุภัณฑ์ เช่น ถุงกระดาษ, ฟิล์มใส, ฟิล์มอลูมิเนียม
- Red/Green Dot Color Mark sensor bag making machine packaging machine photoelectric eye
ข้อมูลเทคนิค
- Light source Color Mark Red/Green LED แสงแดง/เขียว มาร์คจุดกลม
- แรงดันใช้งาน DC 10-30V ±10%
- Output NPN-NO/NC
- ระยะการตรวจจับ Detection distance 10mm ±2mm
- Dot Spot Emission diameter 0.5-1.5mm
- Response time Max 1ms
- Load current ≤ 200mA
- Cable PVC length 2 Meters
สายต่อใช้งาน Wiring Diagram
- สายสี แดง (Red) ไฟเลี้ยง
- สายสี ดำ (Black) กราวด์ GND
- สายสี เขียว (Green) OUTPUT NPN-NO สัญญาณเอาต์พุต NO (Normally Open)
- สายสี ขาว(White) OUTPUT NPN-NC สัญญาณเอาต์พุต NC (Normally Closed)
วิธีใช้งานเอาต์พุต
- เลือกใช้ สายเขียว หรือ สายขาว อย่างใดอย่างหนึ่ง
- NO (เขียว) : ปกติไม่ทำงาน ตรวจพบมาร์คแล้วจึงมีสัญญาณ
- NC (ขาว) : ปกติมีสัญญาณ ตรวจพบมาร์คแล้วสัญญาณเปลี่ยนสถานะ
ในชุดประกอบด้วย
- 1pcs x เซนเซอร์ตรวจจับสี Color Sensors
- 1pcs x ฉากติดตั้ง Sensor Bracket
- 1set x สกรู Screw
Dimensions
KT-RG22 ( Dot – มาร์คจุดกลม)

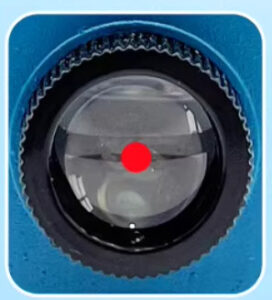

- ออกแบบมาสำหรับตรวจจับ จุดสีแดง/เขียวแบบกลม
- เหมาะกับงานพิมพ์ที่เป็น จุดเล็ก จุดเดียวต่อรอบ
- ความแม่นยำสูงเมื่อมาร์คมีขนาดชัดเจน ไม่ยาว
- ใช้บ่อยในงาน บรรจุภัณฑ์ ฟิล์ม ฉลาก ที่มี mark เป็น dot
ข้อจำกัด
-
ถ้ามาร์คยาวหรือเป็นเส้น เซนเซอร์อาจจับได้ไม่เสถียร
KT-RG22 ( Bar – มาร์คแถบยาว)
- ออกแบบมาสำหรับตรวจจับ แถบสีแดง/เขียวแบบยาว (เส้นตรง)
- เหมาะกับงานที่ต้องการ ความต่อเนื่องของสัญญาณ
- อ่านมาร์คได้เสถียรกว่าเมื่อชิ้นงานวิ่งเร็ว
- ใช้กับงาน ฟิล์มต่อเนื่อง สายพาน หรือ mark แบบยาว Bar
ข้อจำกัด
-
ถ้าใช้กับจุดเล็กมาก อาจไม่แม่นเท่ารุ่นจุดกลม
