รายละเอียดสินค้า

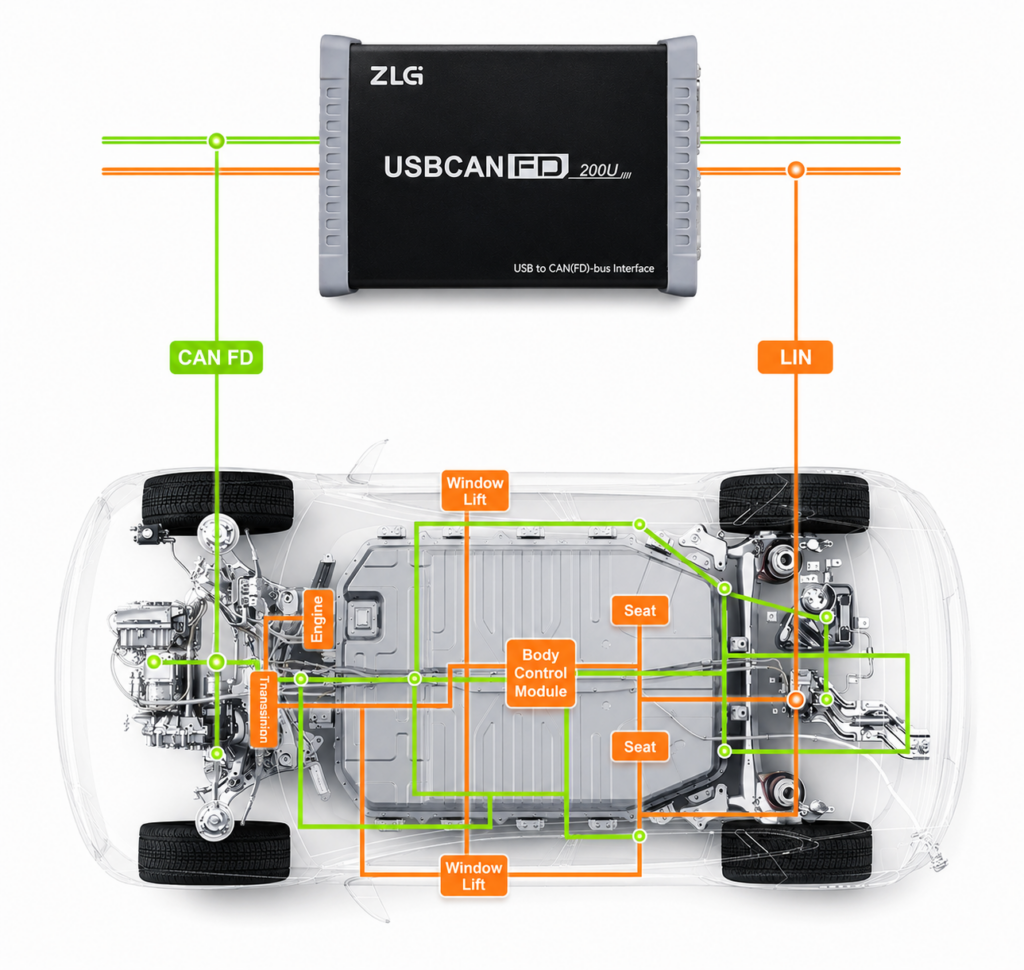

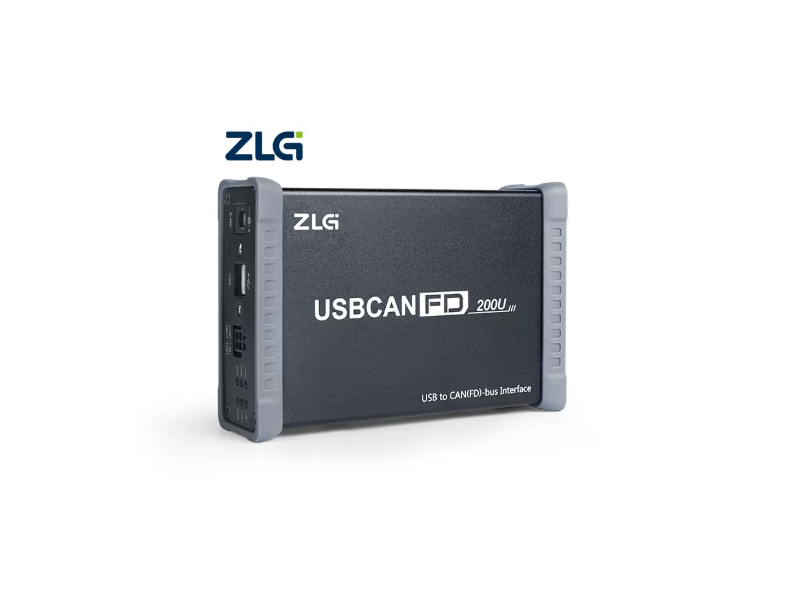

ZLG USBCANFD-200U เป็นอุปกรณ์ USB to CAN FD Interface สำหรับเชื่อมต่อคอมพิวเตอร์เข้ากับระบบ CAN Bus และ CAN FD เพื่อใช้ในการวิเคราะห์ข้อมูล ทดสอบระบบ และพัฒนาอุปกรณ์ที่สื่อสารผ่านเครือข่าย CAN โดยรองรับทั้งมาตรฐาน CAN 2.0A/B และ CAN FD (ISO/Bosch) พร้อมโปรแกรม ZCANPRO และ SDK สำหรับการพัฒนาโปรแกรมบน Windows และ Linux
จุดเด่น
✔ รองรับ CANopen สำหรับระบบ Motion Control และ Automation
✔ รองรับ SAE J1939 สำหรับยานยนต์และเครื่องจักรหนัก
✔ รองรับ DeviceNet สำหรับระบบควบคุมในโรงงาน
✔ วิเคราะห์ข้อมูลได้ผ่าน ZCANPRO โดยไม่ต้องซื้อซอฟต์แวร์เพิ่มเติม
✔ รองรับทั้ง CAN 2.0 และ CAN FD ในอุปกรณ์เดียว
รองรับการวิเคราะห์โปรโตคอล CAN ระดับอุตสาหกรรม
ZLG USBCANFD Series ทำงานร่วมกับซอฟต์แวร์ ZCANPRO ซึ่งรองรับการวิเคราะห์ข้อมูลและถอดรหัส (Protocol Analysis) ของโปรโตคอล CAN ที่ใช้งานอย่างแพร่หลายในอุตสาหกรรม โดยไม่ต้องพัฒนาเครื่องมือเพิ่มเติม
รองรับโปรโตคอล
CANopen
- วิเคราะห์ PDO, SDO, NMT และ Heartbeat
- แสดง Node ID และ Object Dictionary
- เหมาะสำหรับ Servo Drive, PLC, I/O Module และระบบ Automation
SAE J1939
- วิเคราะห์ PGN, SPN และ Address Claim
- รองรับงานด้านรถบรรทุก รถโดยสาร เครื่องจักรกล และยานยนต์เพื่อการพาณิชย์
- แสดงข้อมูล Engine, Transmission และ ECU แบบเรียลไทม์
DeviceNet
- วิเคราะห์ข้อความ DeviceNet บนเครือข่าย CAN
- เหมาะสำหรับระบบ Factory Automation และ PLC
- รองรับการตรวจสอบการสื่อสารระหว่าง Master และ Slave

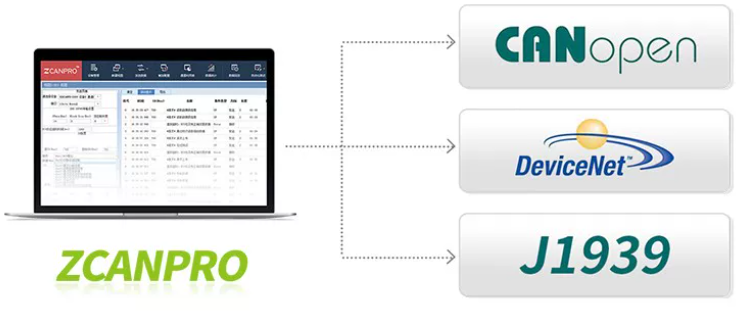

ใช้งานร่วมกับซอฟต์แวร์ ZCANPRO
ซอฟต์แวร์ ZCANPRO ช่วยให้การวิเคราะห์ข้อมูล CAN ทำได้สะดวกและรวดเร็ว พร้อมฟังก์ชันสำหรับงานวิศวกรรม เช่น
- วิเคราะห์ CAN และ CAN FD แบบ Real-time
- ถอดรหัส CANopen, J1939 และ DeviceNet
- รองรับไฟล์ DBC
- ส่งและรับข้อมูล CAN แบบ Manual และ Auto Send
- บันทึกและเล่นข้อมูลย้อนหลัง (Log & Replay)
- กรองข้อความ (Message Filter)
- แสดงข้อมูลในรูปแบบ Hex, ASCII และ Physical Value
- Export ข้อมูลเป็นไฟล์ CSV หรือ Log
- รองรับการพัฒนาโปรแกรมผ่าน SDK (C/C++, C#, Python, LabVIEW)
รองรับซอฟต์แวร์
- ZCANPRO
- ZCANTest
- C/C++
- C#
- Python
- LabVIEW
- MATLAB
- Visual Studio
ระบบป้องกันไฟฟ้าสถิตและไฟกระชาก
อุปกรณ์ได้รับการออกแบบให้ทนต่อสภาวะทางไฟฟ้าที่พบในงานอุตสาหกรรมและยานยนต์ โดยรองรับ
| คุณสมบัติ | รายละเอียด |
|---|---|
| Electrical Isolation | 2500VDC |
| ESD Protection | ±8kV (Contact Discharge) |
| Surge Protection | ±1kV |
ZLG USBCANFD-200U-M กับ USBCANFD-100U
| รายการ | USBCANFD-100U | USBCANFD-200U-M |
|---|---|---|
| จำนวน CAN FD Channel | 1 ช่อง | 2 ช่อง |
| ใช้งาน CAN 2.0A/2.0B | รองรับ | รองรับ |
| ใช้งาน CAN FD | รองรับ | รองรับ |
| มาตรฐาน CAN FD | ISO CAN FD / Bosch CAN FD | ISO CAN FD / Bosch CAN FD |
| ความเร็ว Classical CAN | สูงสุดประมาณ 1 Mbps | สูงสุดประมาณ 1 Mbps |
| CAN FD Data Bit Rate | สูงสุดประมาณ 5 Mbps | สูงสุดประมาณ 5 Mbps |
| ขนาดข้อมูล CAN FD | สูงสุด 64 Bytes/Frame | สูงสุด 64 Bytes/Frame |
| การแยกวงจรไฟฟ้า | แยกอิสระ 1 ช่อง | แยกอิสระแต่ละช่อง |
| เชื่อมต่อคอมพิวเตอร์ | USB 2.0 | USB 2.0 |
| โปรแกรมวิเคราะห์ | ZCANPRO | ZCANPRO |
| รองรับการพัฒนาโปรแกรม | มี SDK/API | มี SDK/API |
| การตรวจสอบ 2 บัสพร้อมกัน | ไม่ได้ | ได้ |
| เชื่อมต่ออุปกรณ์ 2 เครือข่าย | ไม่ได้ ต้องสลับสาย | ได้พร้อมกัน |
| ขนาดและราคา | เล็กและประหยัดกว่า | ใหญ่และราคาสูงกว่า |
อุปกรณ์ภายในกล่อง (Package Contents)
สำหรับ ZLG USBCANFD-200U
| ลำดับ | รายการ | จำนวน |
|---|---|---|
| 1 | ตัวเครื่อง USBCANFD-200U | 1 เครื่อง |
| 2 | สายสื่อสาร USB | 1 เส้น |
| 3 | อะแดปเตอร์ DB9 to OPEN4 Terminal | 2 ชิ้น |
| 4 | ใบรับรองคุณภาพสินค้า (Certificate) | 1 ใบ |
| 5 | ชุดสกรูยึด | 4 ตัว |
| 6 | สายเทอร์มินัล (Terminal Cable) | 1 เส้น |
| 7 | ขั้วต่อแบบเสียบเร็ว (Quick Connection Terminal) | 2 ชิ้น |
เปรียบเทียบ USB to CAN FD Analyzer ZLG Series
ZLG USBCANFD Series เป็นอุปกรณ์สำหรับเชื่อมต่อคอมพิวเตอร์กับระบบ CAN Bus และ CAN FD รองรับงานวิเคราะห์ข้อมูล ทดสอบระบบ พัฒนา ECU, BMS, Servo Drive, AGV, Robot และระบบอัตโนมัติ โดยมีให้เลือกตั้งแต่ 1 ช่องสัญญาณ ไปจนถึง 8 ช่องสัญญาณ
ตารางเปรียบเทียบรุ่น
| คุณสมบัติ | USBCANFD-800U | USBCANFD-200U | USBCANFD-100U | USBCANFD-100U-mini |
|---|---|---|---|---|
| จำนวน CAN FD | 8 ช่อง | 2 ช่อง | 1 ช่อง | 1 ช่อง |
| LIN Bus | – | 2 ช่อง | – | – |
| Automotive Ethernet | 1 ช่อง | – | – | – |
| ขั้วต่อ | DB37 | DB9 | DB9 | DB9 |
| Industrial Grade | ✔ | ✔ | ✔ | ✔ |
| Isolation | ✔ | ✔ | ✔ | ✔ |
| รองรับ CAN FD | ISO / Bosch | ISO / Bosch | ISO / Bosch | ISO / Bosch |
| CAN Baud Rate | 40K–1Mbps | 40K–1Mbps | 40K–1Mbps | 40K–1Mbps |
| CAN FD Data Rate | 100K–5Mbps | 100K–5Mbps | 100K–5Mbps | 100K–5Mbps |
| CAN FD ส่งข้อมูล | 16,500 Frame/s | 12,500 Frame/s | 12,500 Frame/s | 12,500 Frame/s |
| CAN FD รับข้อมูล | 27,000 Frame/s | 22,000 Frame/s | 22,000 Frame/s | 22,000 Frame/s |
| USB | USB 2.0 480Mbps | USB 2.0 480Mbps | USB 2.0 480Mbps | USB 2.0 480Mbps |
| ส่งข้อมูลแบบตั้งเวลา | ✔ | ✔ | ✔ | ✔ |
| Driver Windows | ✔ | ✔ | ✔ | ✔ |
| Driver Linux | ✔ | ✔ | ✔ | ✔ |
| รองรับ DBC | ✔ | ✔ | ✔ | ✔ |
| รองรับ UDS | ✔ | ✔ | ✔ | ✔ |
| วิเคราะห์ CANopen/J1939 | ✔ | ✔ | ✔ | ✔ |
| ตัวเครื่อง | โลหะ | โลหะ | โลหะ | พลาสติก |
| Termination 120Ω | ปรับเปิด/ปิดได้ | ปรับเปิด/ปิดได้ | ปรับเปิด/ปิดได้ | ปรับเปิด/ปิดได้ |
