คำอธิบาย

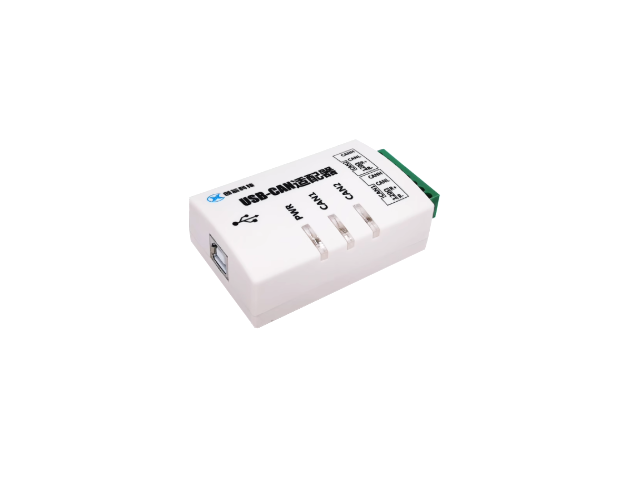

โมดูลวิเคราะห์สัญญาณ CAN Analyzer
อุปกรณ์เชื่อมต่อและวิเคราะห์สัญญาณ CAN ผ่าน USB สำหรับงานทดสอบ Debug วิเคราะห์ Protocol และสื่อสารกับอุปกรณ์ CAN Bus ในงานอุตสาหกรรมและยานยนต์
คุณสมบัติเด่น
- รองรับ Baud Rate 10Kbps ถึง 1Mbps
- ความเร็วรับส่งข้อมูลสูงสุด 8500 Frames/Second/Channel
- มีตัวต้านทาน 120Ω ในตัว
- ใช้โปรเซสเซอร์ 32-bit 80MHz
- หน่วยความจำ 512K Flash และ 128K SRAM
- บันทึกค่า CAN Configuration ได้แบบ Online Writing Flash
- รองรับการตรวจจับ Baud Rate อัตโนมัติ
- รองรับการวิเคราะห์ไฟล์ DBC สำหรับงานยานยนต์
- ใช้งานร่วมกับซอฟต์แวร์ CANTest, CANtools, ZOPC_Server, Kingview และ MCGS ได้
สเปกสินค้า (Specifications)
- รุ่นสินค้า: USBCAN-2A
- ช่องสัญญาณ: 2 Channel CAN
- Baud Rate: 10Kbps-1Mbps
- ความเร็วรับส่งข้อมูล: 8500 Frames/Second/Channel
- Processor: 32-bit 80MHz
- Flash Memory: 512K
- SRAM: 128K
- Terminating Resistor: Built-in 120Ω
- การตั้งค่า Baud Rate: Configurable / One-click Configuration
- ฟังก์ชันพิเศษ: Automatic Baud Rate Detection, DBC Protocol Analysis
- Software Support: ZLG CANTest, Jiyang Electric CANtools, ZOPC_Server OPC Server, Kingview, MCGS
การนำไปใช้งาน
- ใช้สำหรับวิเคราะห์และ Debug ระบบ CAN Bus
- ใช้ทดสอบอุปกรณ์ CAN ในเครื่องจักรอุตสาหกรรม
- ใช้เชื่อมต่อ PLC, Controller, Sensor หรือ Motor Driver ที่รองรับ CAN
- ใช้วิเคราะห์ข้อมูล CAN ในระบบยานยนต์
- ใช้ตรวจสอบ Baud Rate และข้อความ CAN Frame
- ใช้ร่วมกับไฟล์ DBC เพื่อแปลความหมายข้อมูลในระบบ CAN
Dimension
ในชุดประกอบด้วย
- 1pcs x โมดูลวิเคราะห์สัญญาณ CAN Analyzer USBCAN-2A
