คำอธิบาย

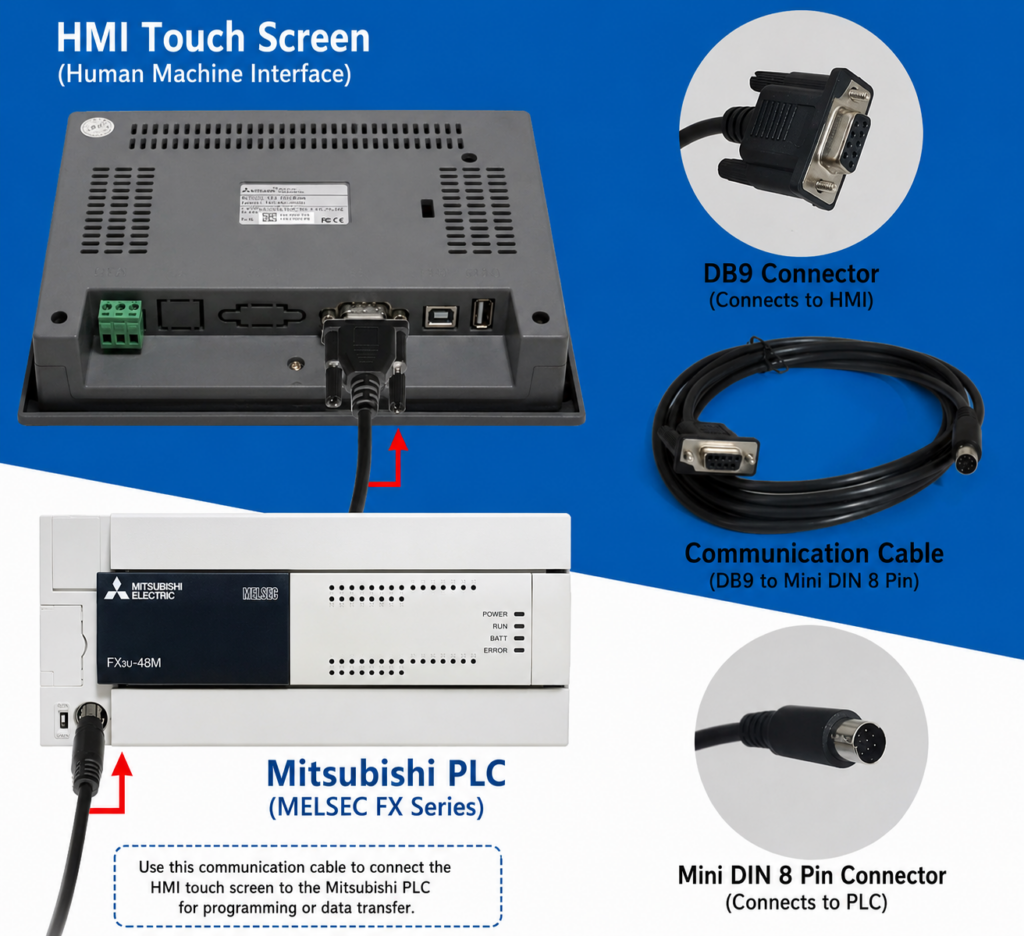

สายลิ้ง PLC MITSUBISHI FX Series กับ จอ HMI
- Model SC11 / SC-11
- ความยาว 2 เมตร
- DB9 Female – FX3SA PLC (M Round Head 8-Pin MD8 Male)
- PLC FX3SA
- HMI Kinco
- รองรับ: PLC Mitsubishi FX3SA / FX3U / FX1N ใช้งานร่วมกับ: HMI Kinco, Samkoon และ HMI ที่รองรับพอร์ต RS232
ในชุดประกอบด้วย
- 1pcs x สายลิ้งค์ Cable Link PLC HMI
Other Model
- SC11-2M ยาว 2 เมตร
- SC11-3M ยาว 3 เมตร
- SC11-5M ยาว 5 เมตร
สาย SC11-2M (DB9 Female ↔ MD8 Male หัวสายฝั่ง DB9 Female (ต่อเข้ากับ HMI)
| Pin DB9 | สัญญาณ | เชื่อมต่อกับ MD8 |
|---|---|---|
| 2 | RxD | Pin 4 (TxD) |
| 3 | TxD | Pin 5 (RxD) |
| 5 | GND | Pin 8 (GND) |
หัวสายฝั่ง MD8 Male (ต่อเข้ากับ PLC FX)
| Pin MD8 | สัญญาณ | เชื่อมต่อกับ DB9 |
|---|---|---|
| 4 | TxD | Pin 2 (RxD) |
| 5 | RxD | Pin 3 (TxD) |
| 8 | GND | Pin 5 (GND) |
