คำอธิบาย

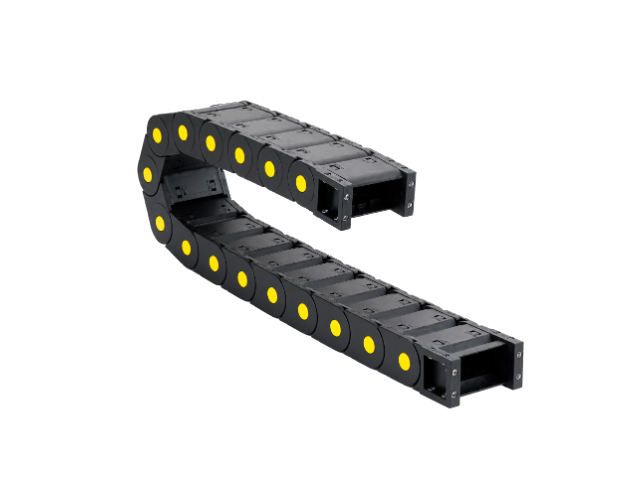

รางเก็บสายไฟ รางกระดูกงู ร้อยสายไฟ, Cable Drag Chain, Cable Carrier ใช้จัดระเบียบและป้องกันสายไฟ สายลม หรือสายสัญญาณในเครื่องจักรที่มีการเคลื่อนที่
คุณสมบัติเด่น
- ผลิตจาก Plastic PA66 แข็งแรง ทนสึก และทนความร้อนได้ดี
- โครงสร้างแบบ Fully-Enclosed แบบปิดมิดชิด
- เหมาะกับงานที่ต้องตรวจเช็กหรือบำรุงรักษาสายไฟบ่อย
- สามารถต่อเพิ่มหรือปรับความยาวให้เหมาะกับหน้างานได้
สเปกสินค้า (Specifications)
- Product Type: Cable Drag Chain / Cable Carrier
- Structure: Fully-Enclosed แบบปิดมิดชิด
- Material: PA66 Plastic
- Length: 1000 mm
- Temperature Resistance: 80℃
Dimension
- Inner Diameter 25x50mm
- Outer Diameter 40x70mm
- R 55 mm
วิธีการเลือก
- 1 ตรวจสอบข้อมูล ตัวอักษร ที่ทำเครื่องหมายไว้บนพื้นผิวของรางเดิม
- 2 หากไม่พบข้อมูล ตัวอักษรทำ ให้วัดเส้นผ่านศูนย์กลางด้านใน หรือเส้นผ่านศูนย์กลางภายนอกรางเดิม
BI HI เส้นผ่าศูนย์กลางภายใน
- HI ความสูงด้านใน × BI ความกว้างด้านใน เช่น 10×20
- หมายความว่าความสูงด้านในคือ 10mm. และความกว้างด้านในคือ 20mm.
BA HA เส้นผ่านศูนย์กลางภายนอก
- HA ความสูงภายนอก × BA ความกว้างด้านนอก เช่น 25×38
- หมายความว่าความสูงด้านนอกคือ 25 mm. และความกว้างด้านนอกคือ 38 mm.
R รัศมีการดัดโค้ง Bending Radius
- ความสูงรวมของการโค้ง
- ความสูงรวม H = 2 × รัศมีการดัดโค้ง R + ความสูงภายนอก HA
